CompTrol 4Web bedienen
8
9
7
6
5
4
3
2
1

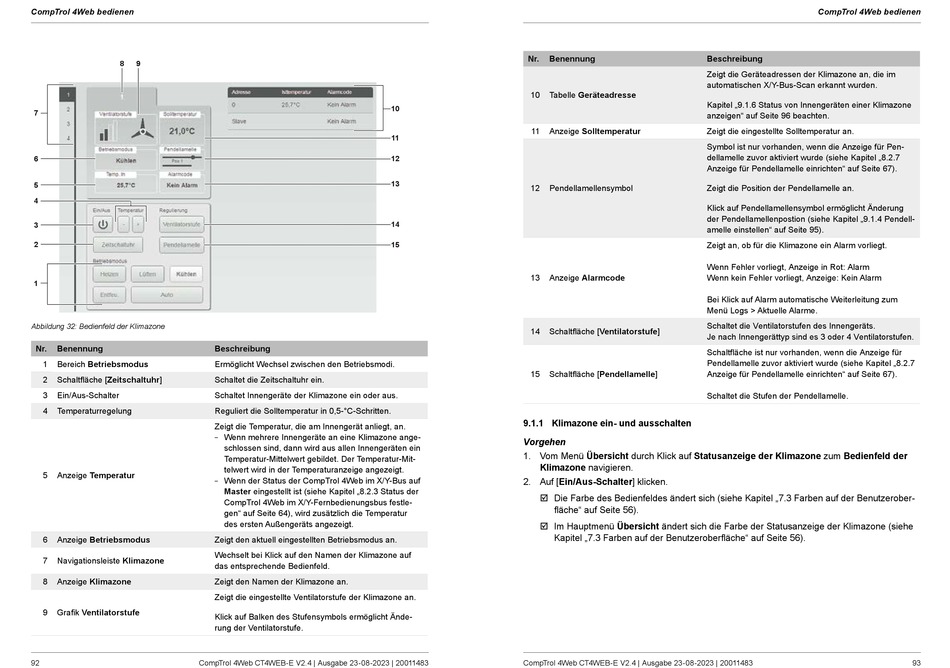

Abbildung 32: Bedienfeld der Klimazone
Nr.
Benennung
Bereich Betriebsmodus
1
2
Schaltfläche [Zeitschaltuhr]
3
Ein/Aus-Schalter
4
Temperaturregelung
5
Anzeige Temperatur
6
Anzeige Betriebsmodus
7
Navigationsleiste Klimazone
8
Anzeige Klimazone
9
Grafik Ventilatorstufe
92
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
10
11
12
13
14
15
Beschreibung
Ermöglicht Wechsel zwischen den Betriebsmodi.
Schaltet die Zeitschaltuhr ein.
Schaltet Innengeräte der Klimazone ein oder aus.
Reguliert die Solltemperatur in 0,5-°C-Schritten.
Zeigt die Temperatur, die am Innengerät anliegt, an.
Wenn mehrere Innengeräte an eine Klimazone ange-
–
schlossen sind, dann wird aus allen Innengeräten ein
Temperatur-Mittelwert gebildet. Der Temperatur-Mit-
telwert wird in der Temperaturanzeige angezeigt.
Wenn der Status der CompTrol 4Web im X/Y-Bus auf
–
Master eingestellt ist (siehe Kapitel „8.2.3 Status der
CompTrol 4Web im X/Y-Fernbedienungsbus festle-
gen" auf Seite 64), wird zusätzlich die Temperatur
des ersten Außengeräts angezeigt.
Zeigt den aktuell eingestellten Betriebsmodus an.
Wechselt bei Klick auf den Namen der Klimazone auf
das entsprechende Bedienfeld.
Zeigt den Namen der Klimazone an.
Zeigt die eingestellte Ventilatorstufe der Klimazone an.
Klick auf Balken des Stufensymbols ermöglicht Ände-
rung der Ventilatorstufe.
Nr.
Benennung
10
Tabelle Geräteadresse
11
Anzeige Solltemperatur
12
Pendellamellensymbol
Anzeige Alarmcode
13
14
Schaltfläche [Ventilatorstufe]
15
Schaltfläche [Pendellamelle]
9.1.1 Klimazone ein- und ausschalten
Vorgehen
1. Vom Menü Übersicht durch Klick auf Statusanzeige der Klimazone zum Bedienfeld der
Klimazone navigieren.
2. Auf [Ein/Aus-Schalter] klicken.
; Die Farbe des Bedienfeldes ändert sich (siehe Kapitel „7.3 Farben auf der Benutzerober-
fläche" auf Seite 56).
; Im Hauptmenü Übersicht ändert sich die Farbe der Statusanzeige der Klimazone (siehe
Kapitel „7.3 Farben auf der Benutzeroberfläche" auf Seite 56).
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
CompTrol 4Web bedienen
Beschreibung
Zeigt die Geräteadressen der Klimazone an, die im
automatischen X/Y-Bus-Scan erkannt wurden.
Kapitel „9.1.6 Status von Innengeräten einer Klimazone
anzeigen" auf Seite 96 beachten.
Zeigt die eingestellte Solltemperatur an.
Symbol ist nur vorhanden, wenn die Anzeige für Pen-
dellamelle zuvor aktiviert wurde (siehe Kapitel „8.2.7
Anzeige für Pendellamelle einrichten" auf Seite 67).
Zeigt die Position der Pendellamelle an.
Klick auf Pendellamellensymbol ermöglicht Änderung
der Pendellamellenpostion (siehe Kapitel „9.1.4 Pendell-
amelle einstellen" auf Seite 95).
Zeigt an, ob für die Klimazone ein Alarm vorliegt.
Wenn Fehler vorliegt, Anzeige in Rot: Alarm
Wenn kein Fehler vorliegt, Anzeige: Kein Alarm
Bei Klick auf Alarm automatische Weiterleitung zum
Menü Logs > Aktuelle Alarme.
Schaltet die Ventilatorstufen des Innengeräts.
Je nach Innengerättyp sind es 3 oder 4 Ventilatorstufen.
Schaltfläche ist nur vorhanden, wenn die Anzeige für
Pendellamelle zuvor aktiviert wurde (siehe Kapitel „8.2.7
Anzeige für Pendellamelle einrichten" auf Seite 67).
Schaltet die Stufen der Pendellamelle.
93
