CompTrol 4Web installieren

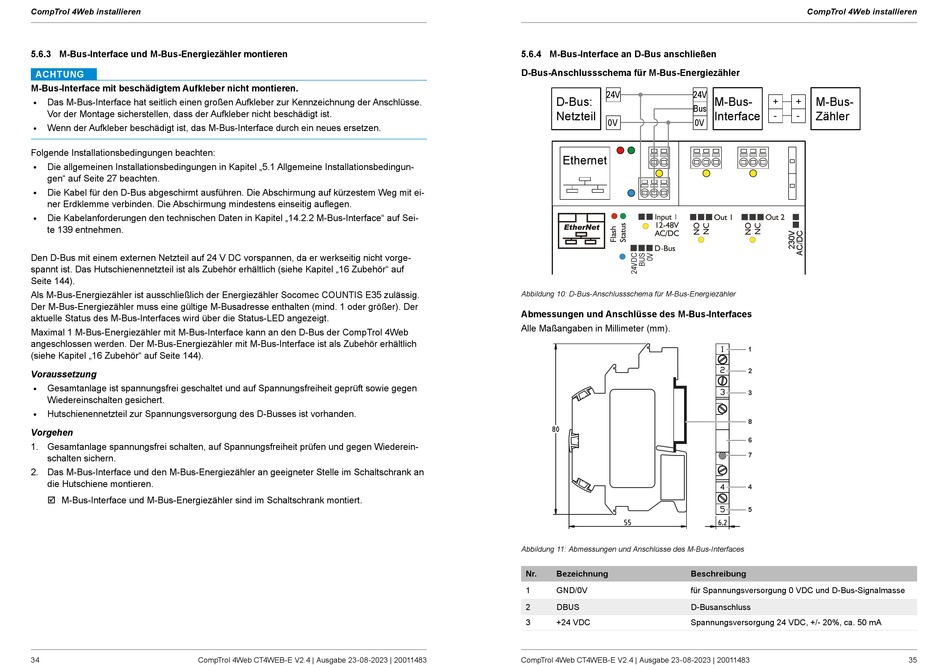

5.6.3 M-Bus-Interface und M-Bus-Energiezähler montieren
ACHTUNG
M-Bus-Interface mit beschädigtem Aufkleber nicht montieren.
Das M-Bus-Interface hat seitlich einen großen Aufkleber zur Kennzeichnung der Anschlüsse.
●
Vor der Montage sicherstellen, dass der Aufkleber nicht beschädigt ist.
Wenn der Aufkleber beschädigt ist, das M-Bus-Interface durch ein neues ersetzen.
●
Folgende Installationsbedingungen beachten:
Die allgemeinen Installationsbedingungen in Kapitel „5.1 Allgemeine Installationsbedingun-
●
gen" auf Seite 27 beachten.
Die Kabel für den D-Bus abgeschirmt ausführen. Die Abschirmung auf kürzestem Weg mit ei-
●
nerErdklemmeverbinden.DieAbschirmungmindestenseinseitigauflegen.
Die Kabelanforderungen den technischen Daten in Kapitel „14.2.2 M-Bus-Interface" auf Sei-
●
te 139 entnehmen.
Den D-Bus mit einem externen Netzteil auf 24 V DC vorspannen, da er werkseitig nicht vorge-
spannt ist. Das Hutschienennetzteil ist als Zubehör erhältlich (siehe Kapitel „16 Zubehör" auf
Seite 144).
Als M-Bus-Energiezähler ist ausschließlich der Energiezähler Socomec COUNTIS E35 zulässig.
Der M-Bus-Energiezähler muss eine gültige M-Busadresse enthalten (mind. 1 oder größer). Der
aktuelle Status des M-Bus-Interfaces wird über die Status-LED angezeigt.
Maximal 1 M-Bus-Energiezähler mit M-Bus-Interface kann an den D-Bus der CompTrol 4Web
angeschlossen werden. Der M-Bus-Energiezähler mit M-Bus-Interface ist als Zubehör erhältlich
(siehe Kapitel „16 Zubehör" auf Seite 144).
Voraussetzung
Gesamtanlage ist spannungsfrei geschaltet und auf Spannungsfreiheit geprüft sowie gegen
●
Wiedereinschalten gesichert.
Hutschienennetzteil zur Spannungsversorgung des D-Busses ist vorhanden.
●
Vorgehen
1. Gesamtanlage spannungsfrei schalten, auf Spannungsfreiheit prüfen und gegen Wiederein-
schalten sichern.
2. Das M-Bus-Interface und den M-Bus-Energiezähler an geeigneter Stelle im Schaltschrank an
die Hutschiene montieren.
; M-Bus-Interface und M-Bus-Energiezähler sind im Schaltschrank montiert.
34
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
5.6.4 M-Bus-Interface an D-Bus anschließen
D-Bus-Anschlussschema für M-Bus-Energiezähler
24V
24V
D-Bus:
Bus
Netzteil
0V
0V
Ethernet
Abbildung 10: D-Bus-Anschlussschema für M-Bus-Energiezähler
Abmessungen und Anschlüsse des M-Bus-Interfaces
Alle Maßangaben in Millimeter (mm).
1
2
Abbildung 11: Abmessungen und Anschlüsse des M-Bus-Interfaces
Nr.
Bezeichnung
Beschreibung
1
GND/0V
für Spannungsversorgung 0 VDC und D-Bus-Signalmasse
2
DBUS
D-Busanschluss
3
+24 VDC
Spannungsversorgung 24 VDC, +/- 20%, ca. 50 mA
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
CompTrol 4Web installieren
M-Bus-
M-Bus-
+
+
Interface
Zähler
-
-
MAC-Adresse
18:AF:9F:_ _:_ _:_ _
1
3
4
2
3
8
6
7
4
5
,
35
