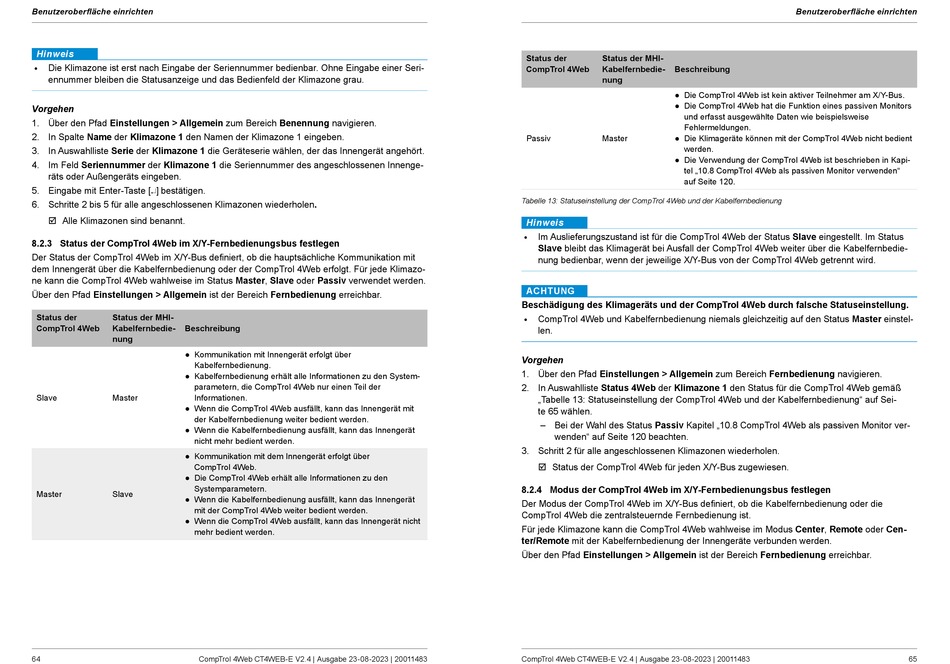

Benutzeroberfläche einrichten
Hinweis
Die Klimazone ist erst nach Eingabe der Seriennummer bedienbar. Ohne Eingabe einer Seri-
●
ennummer bleiben die Statusanzeige und das Bedienfeld der Klimazone grau.
Vorgehen
1. Über den Pfad Einstellungen > Allgemein zum Bereich Benennung navigieren.
2. In Spalte Name der Klimazone 1 den Namen der Klimazone 1 eingeben.
3. In Auswahlliste Serie der Klimazone 1 die Geräteserie wählen, der das Innengerät angehört.
4. Im Feld Seriennummer der Klimazone 1 die Seriennummer des angeschlossenen Innenge-
räts oder Außengeräts eingeben.
5. Eingabe mit Enter-Taste [
] bestätigen.
↵
6. Schritte 2 bis 5 für alle angeschlossenen Klimazonen wiederholen.
; Alle Klimazonen sind benannt.
8.2.3 Status der CompTrol 4Web im X/Y-Fernbedienungsbus festlegen
Der Status der CompTrol 4Web im X/Y-Bus definiert, ob die hauptsächliche Kommunikation mit
dem Innengerät über die Kabelfernbedienung oder der CompTrol 4Web erfolgt. Für jede Klimazo-
ne kann die CompTrol 4Web wahlweise im Status Master, Slave oder Passiv verwendet werden.
Über den Pfad Einstellungen > Allgemein ist der Bereich Fernbedienung erreichbar.
Status der
Status der MHI-
CompTrol 4Web
Kabelfernbedie-
Beschreibung
nung
● Kommunikation mit Innengerät erfolgt über
Kabelfernbedienung.
● Kabelfernbedienung erhält alle Informationen zu den System-
parametern, die CompTrol 4Web nur einen Teil der
Slave
Master
Informationen.
● Wenn die CompTrol 4Web ausfällt, kann das Innengerät mit
der Kabelfernbedienung weiter bedient werden.
● Wenn die Kabelfernbedienung ausfällt, kann das Innengerät
nicht mehr bedient werden.
● Kommunikation mit dem Innengerät erfolgt über
CompTrol 4Web.
● Die CompTrol 4Web erhält alle Informationen zu den
Systemparametern.
Master
Slave
● Wenn die Kabelfernbedienung ausfällt, kann das Innengerät
mit der CompTrol 4Web weiter bedient werden.
● Wenn die CompTrol 4Web ausfällt, kann das Innengerät nicht
mehr bedient werden.
64
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Status der
Status der MHI-
CompTrol 4Web
Kabelfernbedie-
Beschreibung
nung
● Die CompTrol 4Web ist kein aktiver Teilnehmer am X/Y-Bus.
● Die CompTrol 4Web hat die Funktion eines passiven Monitors
und erfasst ausgewählte Daten wie beispielsweise
Fehlermeldungen.
Passiv
Master
● Die Klimageräte können mit der CompTrol 4Web nicht bedient
werden.
● Die Verwendung der CompTrol 4Web ist beschrieben in Kapi-
tel „10.8 CompTrol 4Web als passiven Monitor verwenden"
auf Seite 120.
Tabelle 13: Statuseinstellung der CompTrol 4Web und der Kabelfernbedienung
Hinweis
Im Auslieferungszustand ist für die CompTrol 4Web der Status Slave eingestellt. Im Status
●
Slave bleibt das Klimagerät bei Ausfall der CompTrol 4Web weiter über die Kabelfernbedie-
nung bedienbar, wenn der jeweilige X/Y-Bus von der CompTrol 4Web getrennt wird.
ACHTUNG
Beschädigung des Klimageräts und der CompTrol 4Web durch falsche Statuseinstellung.
CompTrol 4Web und Kabelfernbedienung niemals gleichzeitig auf den Status Master einstel-
●
len.
Vorgehen
1. Über den Pfad Einstellungen > Allgemein zum Bereich Fernbedienung navigieren.
2. In Auswahlliste Status 4Web der Klimazone 1 den Status für die CompTrol 4Web gemäß
„Tabelle 13: Statuseinstellung der CompTrol 4Web und der Kabelfernbedienung" auf Sei-
te 65 wählen.
– Bei der Wahl des Status Passiv Kapitel „10.8 CompTrol 4Web als passiven Monitor ver-
wenden" auf Seite 120 beachten.
3. Schritt 2 für alle angeschlossenen Klimazonen wiederholen.
; Status der CompTrol 4Web für jeden X/Y-Bus zugewiesen.
8.2.4 Modus der CompTrol 4Web im X/Y-Fernbedienungsbus festlegen
Der Modus der CompTrol 4Web im X/Y-Bus definiert, ob die Kabelfernbedienung oder die
CompTrol 4Web die zentralsteuernde Fernbedienung ist.
Für jede Klimazone kann die CompTrol 4Web wahlweise im Modus Center, Remote oder Cen-
ter/Remote mit der Kabelfernbedienung der Innengeräte verbunden werden.
Über den Pfad Einstellungen > Allgemein ist der Bereich Fernbedienung erreichbar.
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Benutzeroberfläche einrichten
65
