Benutzeroberfläche der CompTrol 4Web
7.2 Bereiche der Benutzeroberfläche
Nach dem Login wird auf der Benutzeroberfläche das Hauptmenü Übersicht angezeigt. Die Benutzerober-
fläche hat folgende Bereiche:
Nr.
Benennung
Nr.
Benennung
1
Kopfzeile
2
Hauptmenüleiste
Statusanzeige
Statusanzeige
5
6
Klimazone 2
Klimazone 1

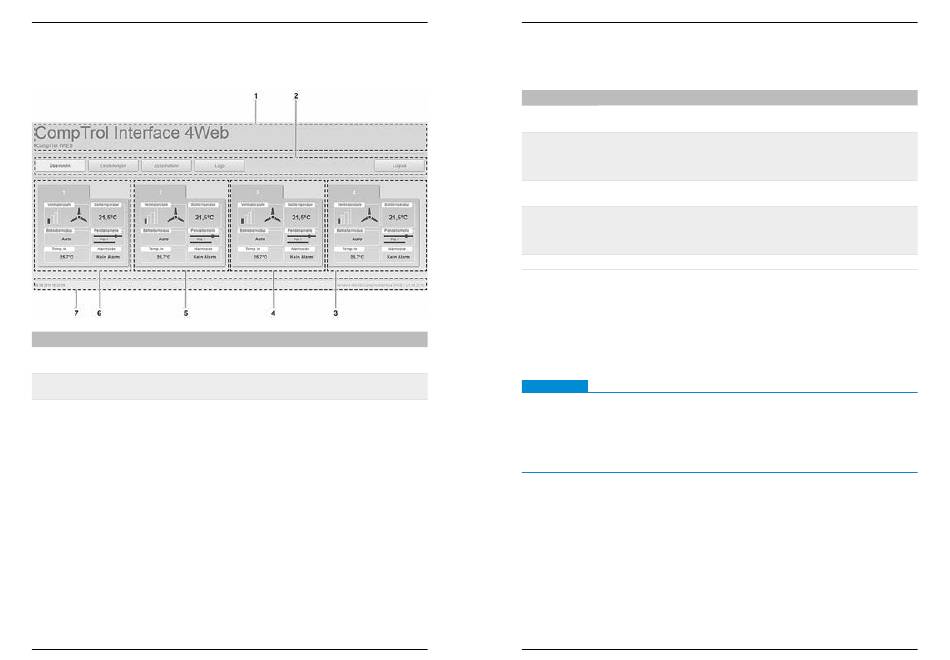

Abbildung 19: Hauptmenü „Übersicht"
7.2.1 Kopfleiste
Der Bereich Kopfleiste hat nur eine Anzeigefunktion und zeigt folgende Eigenschaften an:
Produktname CompTrol 4Web
●
Projektname
●
Logo
●
Der Projektname befindet sich unterhalb des Gerätenamens und ist einstellbar (siehe Kapitel
„8.2.1 Projektnamen eintragen" auf Seite 63). Das Logo kann ein- und ausgeblendet werden
(siehe Kapitel „8.2.5 Logoansicht einstellen" auf Seite 66).
52
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Nr.
Benennung
Nr.
Benennung
Statusanzeige
Statusanzeige Kli-
3
4
Klimazone 4
mazone 3
7
Statusleiste
7.2.2 Hauptmenüleiste
Der Bereich Hauptmenüleiste enthält die Schaltfläche [Logout] und 4 Schaltflächen für die
Hauptmenüs:
Schaltfläche
Beschreibung
Führt bei Klick zum Menü Übersicht. Das Menü enthält die Statusanzeigen der Kli-
[Übersicht]
mazonen und führt zu den Bedienfeldern der Klimazonen.
Führt bei Klick zum Menü Einstellungen. Im Menü Einstellungen wird die Benutzer-
oberfläche der CompTrol 4Web eingerichtet (siehe Kapitel „8 Benutzeroberfläche
[Einstellungen]
einrichten" auf Seite 61) und die Funktion Sequencing konfiguriert (siehe Kapitel
„9.3 Sequencing" auf Seite 107).
Führt bei Klick zum Menü Zeitschaltuhr. Die Einstellung der Zeitschaltuhr ist
[Zeitschaltuhr]
beschrieben in Kapitel „8.7.1 Zeitschaltuhr einrichten" auf Seite 81.
Führt bei Klick zum Menü Logs. Im Menü Logs werden Aktivitäten und Zustände
dokumentiert, die von der CompTrol 4Web gesteuert und überwacht werden. Das
[Logs]
Menü Logs ist beschrieben in Kapitel „8.2.4 Modus der CompTrol 4Web im
X/Y-Fernbedienungsbus festlegen" auf Seite 65.
[Logout]
Führt bei Klick zum Verlassen der CompTro 4Web-Benutzeroberfläche.
7.2.3 Statusanzeigen der Klimazonen
Das Hauptmenü Übersicht enthält 4 Statusanzeigen. Jeder Statusanzeige ist eine Klimazone
zugeordnet. Die Statusanzeige hat folgende Funktionen:
Anzeige wichtiger Parameter der Klimazone.
●
Bei Klick auf die Statusanzeige öffnet sich das Bedienfeld der jeweiligen Klimazone (siehe
●
Kapitel „7.2.6 Bedienfeld der Klimazone" auf Seite 56 und Kapitel „8.8.2 Benutzergruppen
einrichten" auf Seite 89).
Hinweis
Beim ersten Öffnen der CompTrol 4Web-Benutzeroberfläche sind die Statusanzeigen der Kli-
●
mazonen grau unterlegt und lassen sich nicht anklicken.
Um die Statusanzeigen anklickbar zu machen, müssen zuerst Grundeinstellungen vorgenom-
●
men werden (siehe Kapitel „8 Benutzeroberfläche einrichten" auf Seite 61). Insbesondere
ist die Eingabe der Seriennummer erforderlich (siehe Kapitel „8.2.1 Projektnamen eintragen"
auf Seite 63).
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Benutzeroberfläche der CompTrol 4Web
53
