CompTrol 4Web installieren
Nr.
Bezeichnung
Beschreibung
4
MBUS (+)
M-Busanschluss (+)
5
MBUS (-)
M-Busanschluss (-)
6
M-Bus-Interface
-
7
Status-LED
-
8
Hutschiene
-
Tabelle 11: Benennung der Anschlüsse des M-Bus-Interfaces
Anschlüsse des M-Bus-Energiezählers
COM
+ -
L1
L2
L3
N

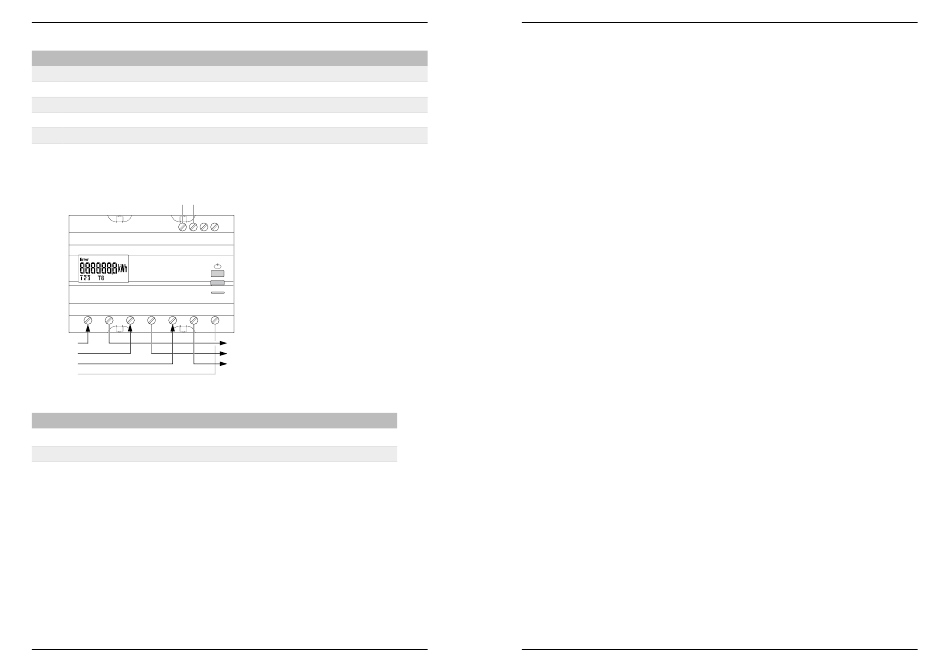

Abbildung 12: Anschlüsse des M-Bus-Energiezählers
Bezeichnung
Beschreibung
COM +
M-Bus-Anschluss (+)
COM -
M-Bus-Anschluss (-)
Tabelle 12: Benennung der Anschlüsse des M-Bus-Energiezählers
Voraussetzungen
Gesamtanlage ist spannungsfrei geschaltet und auf Spannungsfreiheit geprüft sowie gegen
●
Wiedereinschalten gesichert.
Hutschienennetzteil zur Spannungsversorgung des D-Busanschlusses ist vorhanden.
●
Technische Daten des M-Bus-Interfaces (siehe Kapitel „14.2.2 M-Bus-Interface" auf Sei-
●
te 139), des M-Bus-Zählers und des Netzteils beachten.
Vorgehen
1. Gesamtanlage spannungsfrei schalten, auf Spannungsfreiheit prüfen und gegen Wiederein-
schalten sichern.
2. Das Hutschienennetzteil an geeigneter Stelle im Schaltschrank montieren (siehe Kapitel „5.2
Wartungs- und Montagefreiraum" auf Seite 28).
36
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
reset
L1
L2
L3
3. Das Hutschienennetzteil gemäß dem Anschlussschema in Abbildung 10 auf Seite 35 elekt-
risch anschließen.
4. Das M-Bus-Interface gemäß dem Anschlussschema in Abbildung 10 auf Seite 35 elektrisch
anschließen.
5. Den M-Bus-Zähler gemäß dem Anschlussschema in Abbildung 10 auf Seite 35 elektrisch
anschließen.
6. Für den Anschluss der Spannungsversorgung vorgehen wie in Kapitel „5.5.1 Spannungsver-
sorgung anschließen" auf Seite 29 beschrieben.
7. Für den Anschluss der weiteren Anschlüsse vorgehen wie in Kapitel „5.5.2 Anschlüsse der
CompTrol 4Web anschließen" auf Seite 30 beschrieben.
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
CompTrol 4Web installieren
37
