CompTrol 4Web bedienen
Parameter
Parameterwert
Beschreibung
Möglicher Eingabebereich: 0-999,9 K.
●
●
●
Überwachung
6,0 K
(dT)
●
●
●
●
Die folgende Abbildung zeigt die bereits eingestellten Parameterwerte für die Temperaturgrenz-
wertüberwachung:
1
Nr.
Benennung
Nr.
Benennung
Schaltfläche für
Bereich für Temperatur-
1
2
Schaltuhrunterdrückung
grenz wert überwachung dT

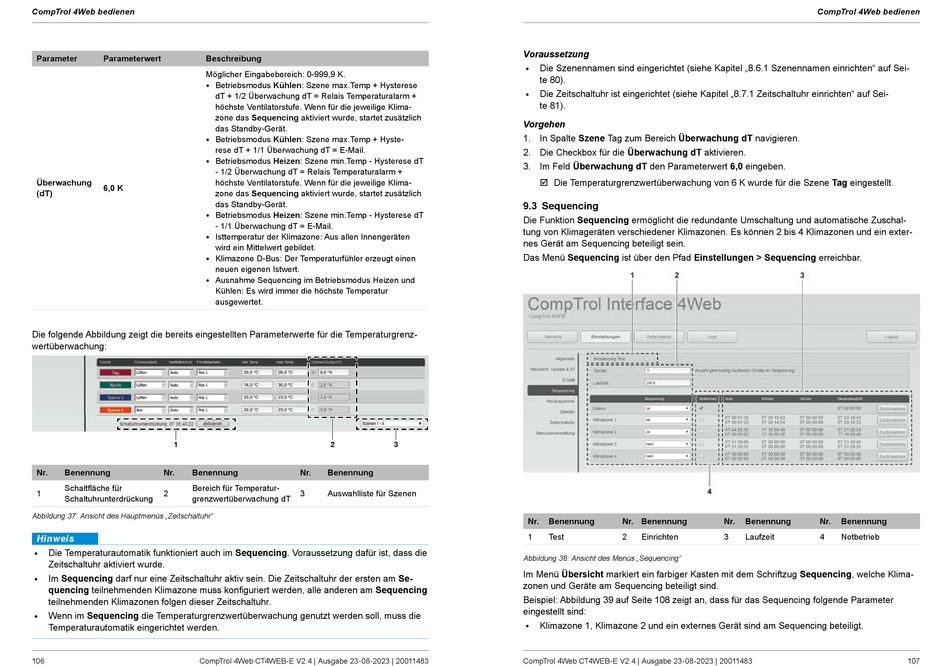

Abbildung 37: Ansicht des Hauptmenüs „Zeitschaltuhr"
Hinweis
Die Temperaturautomatik funktioniert auch im Sequencing. Voraussetzung dafür ist, dass die
●
Zeitschaltuhr aktiviert wurde.
Im Sequencing darf nur eine Zeitschaltuhr aktiv sein. Die Zeitschaltuhr der ersten am Se-
●
quencing teilnehmenden Klimazone muss konfiguriert werden, alle anderen am Sequencing
teilnehmenden Klimazonen folgen dieser Zeitschaltuhr.
Wenn im Sequencing die Temperaturgrenzwertüberwachung genutzt werden soll, muss die
●
Temperaturautomatik eingerichtet werden.
106
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
Betriebsmodus Kühlen: Szene max.Temp + Hysterese
dT + 1/2 Überwachung dT = Relais Temperaturalarm +
höchste Ventilatorstufe. Wenn für die jeweilige Klima-
zone das Sequencing aktiviert wurde, startet zusätzlich
das Standby-Gerät.
Betriebsmodus Kühlen: Szene max.Temp + Hyste-
rese dT + 1/1 Überwachung dT = E-Mail.
Betriebsmodus Heizen: Szene min.Temp - Hysterese dT
- 1/2 Überwachung dT = Relais Temperaturalarm +
höchste Ventilatorstufe. Wenn für die jeweilige Klima-
zone das Sequencing aktiviert wurde, startet zusätzlich
das Standby-Gerät.
Betriebsmodus Heizen: Szene min.Temp - Hysterese dT
- 1/1 Überwachung dT = E-Mail.
Isttemperatur der Klimazone: Aus allen Innengeräten
wird ein Mittelwert gebildet.
Klimazone D-Bus: Der Temperaturfühler erzeugt einen
neuen eigenen Istwert.
Ausnahme Sequencing im Betriebsmodus Heizen und
Kühlen: Es wird immer die höchste Temperatur
ausgewertet.
2
3
Nr.
Benennung
3
Auswahlliste für Szenen
Voraussetzung
Die Szenennamen sind eingerichtet (siehe Kapitel „8.6.1 Szenennamen einrichten" auf Sei-
●
te 80).
Die Zeitschaltuhr ist eingerichtet (siehe Kapitel „8.7.1 Zeitschaltuhr einrichten" auf Sei-
●
te 81).
Vorgehen
1. In Spalte Szene Tag zum Bereich Überwachung dT navigieren.
2. Die Checkbox für die Überwachung dT aktivieren.
3. Im Feld Überwachung dT den Parameterwert 6,0 eingeben.
; Die Temperaturgrenzwertüberwachung von 6 K wurde für die Szene Tag eingestellt.
9.3 Sequencing
Die Funktion Sequencing ermöglicht die redundante Umschaltung und automatische Zuschal-
tung von Klimageräten verschiedener Klimazonen. Es können 2 bis 4 Klimazonen und ein exter-
nes Gerät am Sequencing beteiligt sein.
Das Menü Sequencing ist über den Pfad Einstellungen > Sequencing erreichbar.
Nr.
Benennung
Nr. Benennung
1
Test
2
Einrichten
Abbildung 38: Ansicht des Menüs „Sequencing"
Im Menü Übersicht markiert ein farbiger Kasten mit dem Schriftzug Sequencing, welche Klima-
zonen und Geräte am Sequencing beteiligt sind.
Beispiel: Abbildung 39 auf Seite 108 zeigt an, dass für das Sequencing folgende Parameter
eingestellt sind:
Klimazone 1, Klimazone 2 und ein externes Gerät sind am Sequencing beteiligt.
●
CompTrol 4Web CT4WEB-E V2.4 | Ausgabe 23-08-2023 | 20011483
CompTrol 4Web bedienen
Nr.
Benennung
Nr.
Benennung
3
Laufzeit
4
Notbetrieb
107
