Bedienung
Szene abrufen/
Szene Speichern
In diesem Beispiel
bedienen die Taster nur
die Aktoren mit 1-Bit
Szenesteuerung.
Taster
(Aufruf Szene
1 / 2)
Taster
(Aufruf Szene
3 /4)
Taster
(Aufruf Szene
5 /6)
Externes
Bediengerät /
Leitebene
Szene abrufen/
Szene Speichern
Szene abrufen/
Szene Speichern

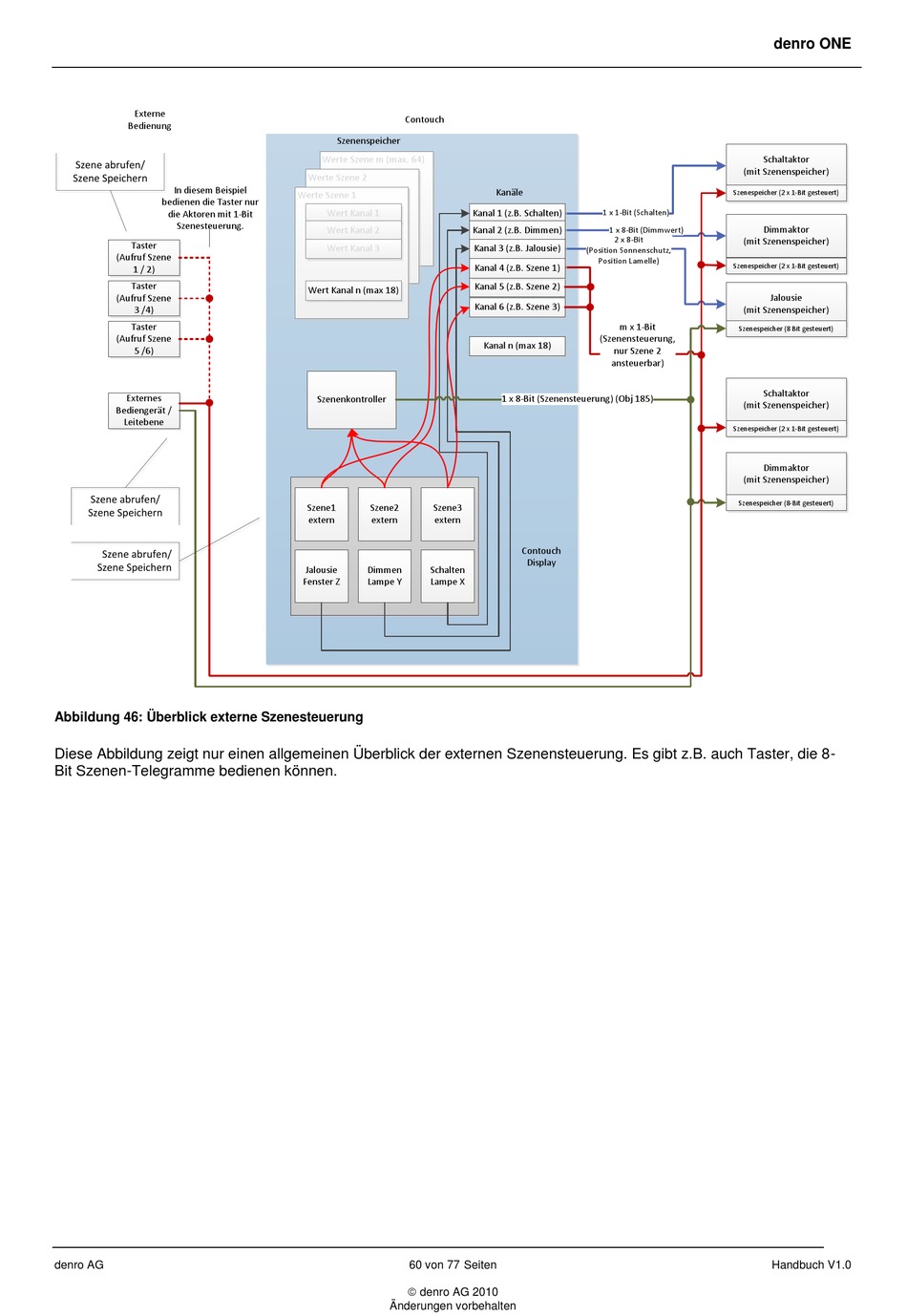

Abbildung 46: Überblick externe Szenesteuerung
Diese Abbildung zeigt nur einen allgemeinen Überblick der externen Szenensteuerung. Es gibt z.B. auch Taster, die 8-
Bit Szenen-Telegramme bedienen können.
denro AG
Contouch
Szenenspeicher
Werte Szene m (max. 64)
Werte Szene 2
Werte Szene 1
Wert Kanal 1
Wert Kanal 2
Wert Kanal 3
Wert Kanal n (max 18)
Szenenkontroller
Szene1
Szene2
Szene3
extern
extern
extern
Jalousie
Dimmen
Schalten
Fenster Z
Lampe Y
Lampe X
60 von 77 Seiten
denro AG 2010
Änderungen vorbehalten
Kanäle
Kanal 1 (z.B. Schalten)
1 x 1-Bit (Schalten)
Kanal 2 (z.B. Dimmen)
1 x 8-Bit (Dimmwert)
2 x 8-Bit
Kanal 3 (z.B. Jalousie)
(Position Sonnenschutz,
Position Lamelle)
Kanal 4 (z.B. Szene 1)
Kanal 5 (z.B. Szene 2)
Kanal 6 (z.B. Szene 3)
m x 1-Bit
(Szenensteuerung,
Kanal n (max 18)
nur Szene 2
ansteuerbar)
1 x 8-Bit (Szenensteuerung) (Obj 185)
Contouch
Display
denro ONE
Schaltaktor
(mit Szenenspeicher)
Szenespeicher (2 x 1-Bit gesteuert)
Dimmaktor
(mit Szenenspeicher)
Szenespeicher (2 x 1-Bit gesteuert)
Jalousie
(mit Szenenspeicher)
Szenespeicher (8 Bit gesteuert)
Schaltaktor
(mit Szenenspeicher)
Szenespeicher (2 x 1-Bit gesteuert)
Dimmaktor
(mit Szenenspeicher)
Szenespeicher (8-Bit gesteuert)
