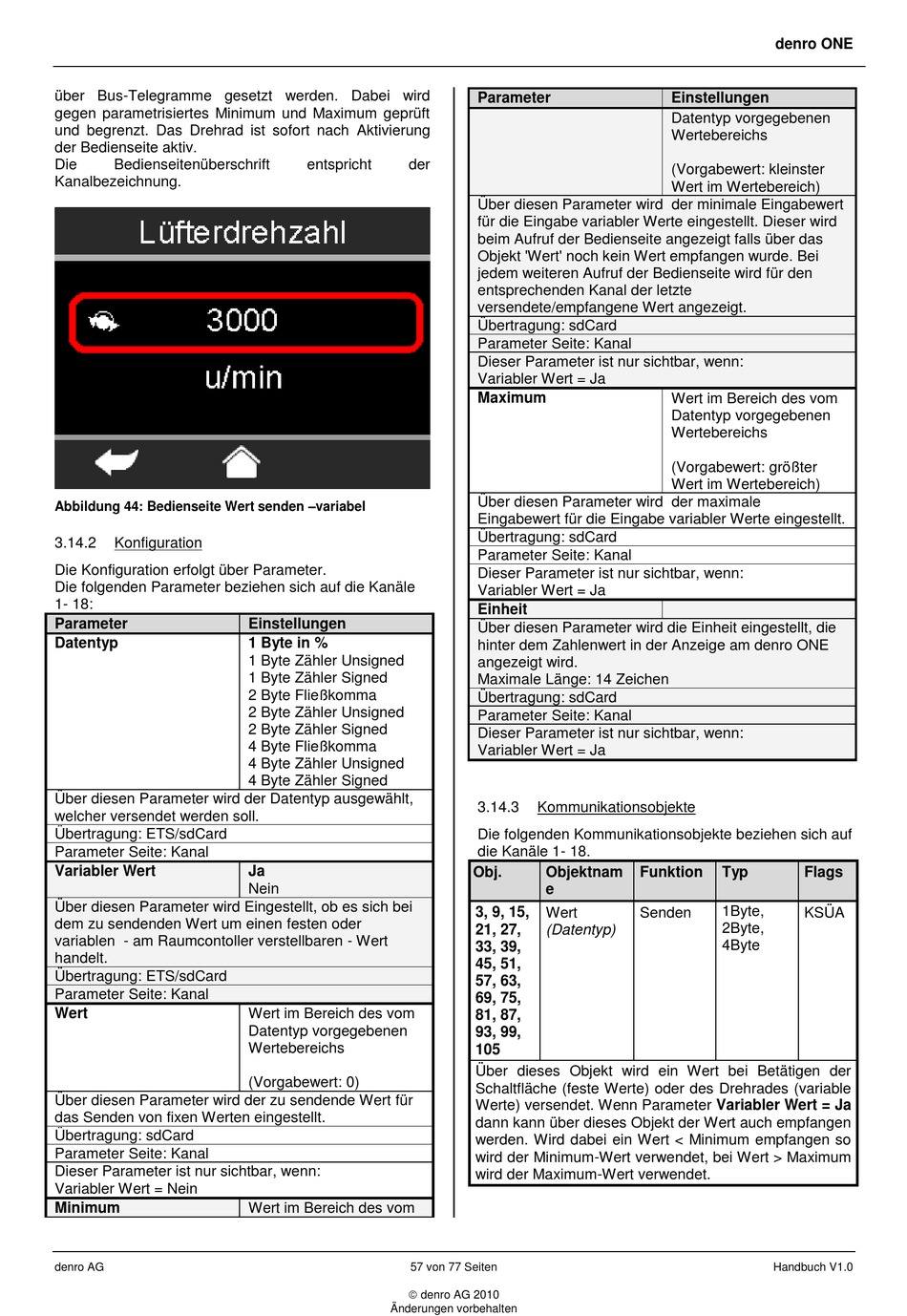

über Bus-Telegramme gesetzt werden. Dabei wird
gegen parametrisiertes Minimum und Maximum geprüft
und begrenzt. Das Drehrad ist sofort nach Aktivierung
der Bedienseite aktiv.
Die
Bedienseitenüberschrift
Kanalbezeichnung.
Abbildung 44: Bedienseite Wert senden –variabel
3.14.2
Konfiguration
Die Konfiguration erfolgt über Parameter.
Die folgenden Parameter beziehen sich auf die Kanäle
1- 18:
Parameter
Datentyp
Über diesen Parameter wird der Datentyp ausgewählt,
welcher versendet werden soll.
Übertragung: ETS/sdCard
Parameter Seite: Kanal
Variabler Wert
Über diesen Parameter wird Eingestellt, ob es sich bei
dem zu sendenden Wert um einen festen oder
variablen - am Raumcontoller verstellbaren - Wert
handelt.
Übertragung: ETS/sdCard
Parameter Seite: Kanal
Wert
Über diesen Parameter wird der zu sendende Wert für
das Senden von fixen Werten eingestellt.
Übertragung: sdCard
Parameter Seite: Kanal
Dieser Parameter ist nur sichtbar, wenn:
Variabler Wert = Nein
Minimum
denro AG
entspricht
der
Einstellungen
1 Byte in %
1 Byte Zähler Unsigned
1 Byte Zähler Signed
2 Byte Fließkomma
2 Byte Zähler Unsigned
2 Byte Zähler Signed
4 Byte Fließkomma
4 Byte Zähler Unsigned
4 Byte Zähler Signed
Ja
Nein
Wert im Bereich des vom
Datentyp vorgegebenen
Wertebereichs
(Vorgabewert: 0)
Wert im Bereich des vom
57 von 77 Seiten
denro AG 2010
Änderungen vorbehalten
Parameter
Über diesen Parameter wird der minimale Eingabewert
für die Eingabe variabler Werte eingestellt. Dieser wird
beim Aufruf der Bedienseite angezeigt falls über das
Objekt 'Wert' noch kein Wert empfangen wurde. Bei
jedem weiteren Aufruf der Bedienseite wird für den
entsprechenden Kanal der letzte
versendete/empfangene Wert angezeigt.
Übertragung: sdCard
Parameter Seite: Kanal
Dieser Parameter ist nur sichtbar, wenn:
Variabler Wert = Ja
Maximum
Über diesen Parameter wird der maximale
Eingabewert für die Eingabe variabler Werte eingestellt.
Übertragung: sdCard
Parameter Seite: Kanal
Dieser Parameter ist nur sichtbar, wenn:
Variabler Wert = Ja
Einheit
Über diesen Parameter wird die Einheit eingestellt, die
hinter dem Zahlenwert in der Anzeige am denro ONE
angezeigt wird.
Maximale Länge: 14 Zeichen
Übertragung: sdCard
Parameter Seite: Kanal
Dieser Parameter ist nur sichtbar, wenn:
Variabler Wert = Ja
3.14.3
Kommunikationsobjekte
Die folgenden Kommunikationsobjekte beziehen sich auf
die Kanäle 1- 18.
Obj.
Objektnam
Funktion
e
3, 9, 15,
Wert
Senden
21, 27,
(Datentyp)
33, 39,
45, 51,
57, 63,
69, 75,
81, 87,
93, 99,
105
Über dieses Objekt wird ein Wert bei Betätigen der
Schaltfläche (feste Werte) oder des Drehrades (variable
Werte) versendet. Wenn Parameter Variabler Wert = Ja
dann kann über dieses Objekt der Wert auch empfangen
werden. Wird dabei ein Wert < Minimum empfangen so
wird der Minimum-Wert verwendet, bei Wert > Maximum
wird der Maximum-Wert verwendet.
denro ONE
Einstellungen
Datentyp vorgegebenen
Wertebereichs
(Vorgabewert: kleinster
Wert im Wertebereich)
Wert im Bereich des vom
Datentyp vorgegebenen
Wertebereichs
(Vorgabewert: größter
Wert im Wertebereich)
Typ
Flags
1Byte,
KSÜA
2Byte,
4Byte
Handbuch V1.0
