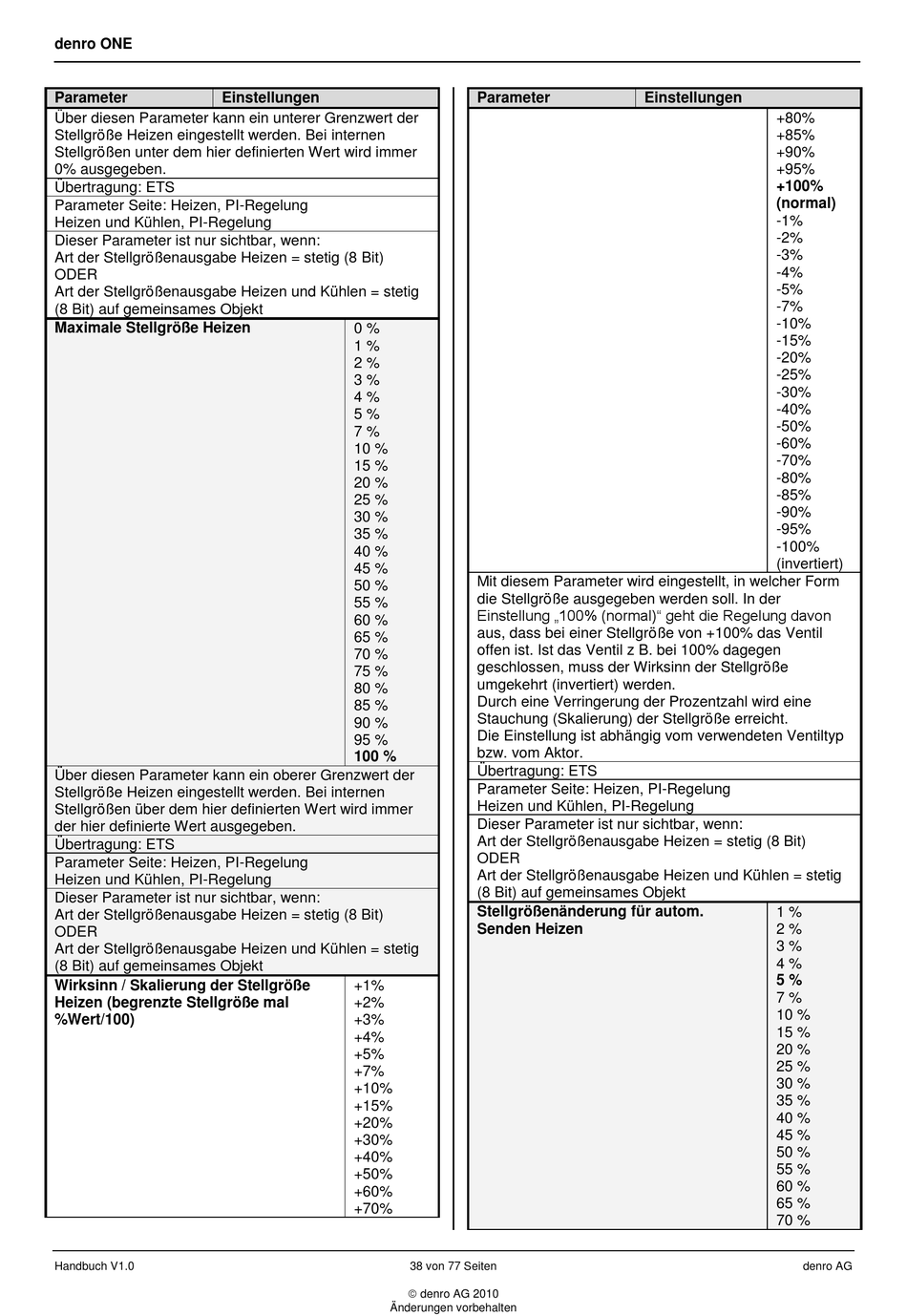

denro ONE
Parameter
Einstellungen
Über diesen Parameter kann ein unterer Grenzwert der
Stellgröße Heizen eingestellt werden. Bei internen
Stellgrößen unter dem hier definierten Wert wird immer
0% ausgegeben.
Übertragung: ETS
Parameter Seite: Heizen, PI-Regelung
Heizen und Kühlen, PI-Regelung
Dieser Parameter ist nur sichtbar, wenn:
Art der Stellgrößenausgabe Heizen = stetig (8 Bit)
ODER
Art der Stellgrößenausgabe Heizen und Kühlen = stetig
(8 Bit) auf gemeinsames Objekt
Maximale Stellgröße Heizen
Über diesen Parameter kann ein oberer Grenzwert der
Stellgröße Heizen eingestellt werden. Bei internen
Stellgrößen über dem hier definierten Wert wird immer
der hier definierte Wert ausgegeben.
Übertragung: ETS
Parameter Seite: Heizen, PI-Regelung
Heizen und Kühlen, PI-Regelung
Dieser Parameter ist nur sichtbar, wenn:
Art der Stellgrößenausgabe Heizen = stetig (8 Bit)
ODER
Art der Stellgrößenausgabe Heizen und Kühlen = stetig
(8 Bit) auf gemeinsames Objekt
Wirksinn / Skalierung der Stellgröße
Heizen (begrenzte Stellgröße mal
%Wert/100)
Handbuch V1.0
Parameter
0 %
1 %
2 %
3 %
4 %
5 %
7 %
10 %
15 %
20 %
25 %
30 %
35 %
40 %
45 %
Mit diesem Parameter wird eingestellt, in welcher Form
50 %
die Stellgröße ausgegeben werden soll. In der
55 %
Einstellung „100% (normal)" geht die Regelung davon
60 %
aus, dass bei einer Stellgröße von +100% das Ventil
65 %
offen ist. Ist das Ventil z B. bei 100% dagegen
70 %
geschlossen, muss der Wirksinn der Stellgröße
75 %
umgekehrt (invertiert) werden.
80 %
Durch eine Verringerung der Prozentzahl wird eine
85 %
Stauchung (Skalierung) der Stellgröße erreicht.
90 %
Die Einstellung ist abhängig vom verwendeten Ventiltyp
95 %
bzw. vom Aktor.
100 %
Übertragung: ETS
Parameter Seite: Heizen, PI-Regelung
Heizen und Kühlen, PI-Regelung
Dieser Parameter ist nur sichtbar, wenn:
Art der Stellgrößenausgabe Heizen = stetig (8 Bit)
ODER
Art der Stellgrößenausgabe Heizen und Kühlen = stetig
(8 Bit) auf gemeinsames Objekt
Stellgrößenänderung für autom.
Senden Heizen
+1%
+2%
+3%
+4%
+5%
+7%
+10%
+15%
+20%
+30%
+40%
+50%
+60%
+70%
38 von 77 Seiten
denro AG 2010
Änderungen vorbehalten
Einstellungen
+80%
+85%
+90%
+95%
+100%
(normal)
-1%
-2%
-3%
-4%
-5%
-7%
-10%
-15%
-20%
-25%
-30%
-40%
-50%
-60%
-70%
-80%
-85%
-90%
-95%
-100%
(invertiert)
1 %
2 %
3 %
4 %
5 %
7 %
10 %
15 %
20 %
25 %
30 %
35 %
40 %
45 %
50 %
55 %
60 %
65 %
70 %
