denro ONE
Obj.
Objektname
Funktion
217
Audio-Vor
Empfangen
Über dieses Objekt wird bei Betätigen der Schaltfläche
„Nächster Titel" eine 1 versendet.
3.7
Raumtemperaturregelung
3.7.1
Funktionsübersicht
Die Funktion Raumtemperaturregler besitzt mehrere
Funktionsblöcke,
die
kombiniert werden können, wobei folgende Funktionen
zur Verfügung stehen:
Umschalten
Automatik-/Handbetrieb
-
Umschalten der Raum-Betriebsart über das
Display oder Kommunikationsobjekt,
-
Sollwert-Verschiebung (als Sollwerteinstellung in
°C oder Sollwertverschiebung in K) über das
Drehrad,
-
Anzeige/Verstellung der Lüfterstufen
-
Anzeige, ob der Handbetrieb aktiviert ist und die
aktuelle
Raum-Betriebsart
Komfort-, Energiespar- und Schutzbetrieb),
-
Anzeige, ob das Heiz- oder Kühlventil geöffnet
ist, bzw. ob Stellgröße >0 ist,
-
Anzeige von Taupunktalarm und geöffnetem
Fenster (Sammelmeldung für alle Fenster).
Die Raumtemperaturregelung ist einstellbar als:
nur Heizen,
-
nur Kühlen,
-
Heizen und Kühlen,
-
jeweils wahlweise als
-
Heizen mit Zweipunkt-Regelung,
-
Heizen mit PI-Regelung,
-
Heizen mit PI-Regelung und Sequenz-
Steuerung (z.B. bei Fußboden- und
Radiatorheizung),
-
Kühlen mit Zweipunkt-Regelung
-
Kühlen mit PI-Regelung,
-
Kühlen mit PI-Regelung und Sequenz-
Steuerung.(z.B. bei Kühldecke und Zuluftkühler).
Zur Raumtemperatur-Regelung gehören folgende
Teilfunktionen:
Raumtemperatur-Messung über den internen
-
Temperaturfühler,
Raumtemperatur-Messung über einen externen
-
Temperaturfühler,
Berechnung aktueller Raumtemperatur-Istwert
-
(interner und externer Fühler gewichtet),
-
bei Sollwert-Verschiebung: Berechnung aktueller
Raumtemperatur-Sollwert aus Basis-Sollwert,
Betriebsart und Verschiebung,
-
Komfortbetrieb-Verlängerung: zeitbegrenzte
Aufhebung der Betriebsarten Pre-Komfort-,
Energiespar- und Schutzbetrieb,
-
PI-Regelung für Heizen / Kühlen mit stetiger
Stellgrößen-Ausgabe (in %) oder schaltender
Stellgrößen-Ausgabe (PWM).
Handbuch V1.0
Typ
Flags
1 Bit
KSÜA
unterschiedlich
miteinander
sowie
(Komfort-,
Änderungen vorbehalten
3.7.2
Bedienebenen
1.Schritt:
Raumtemperaturregelung über die Heizungsschaltfläche
(z.B. mit Schaltfläche Temperatur)

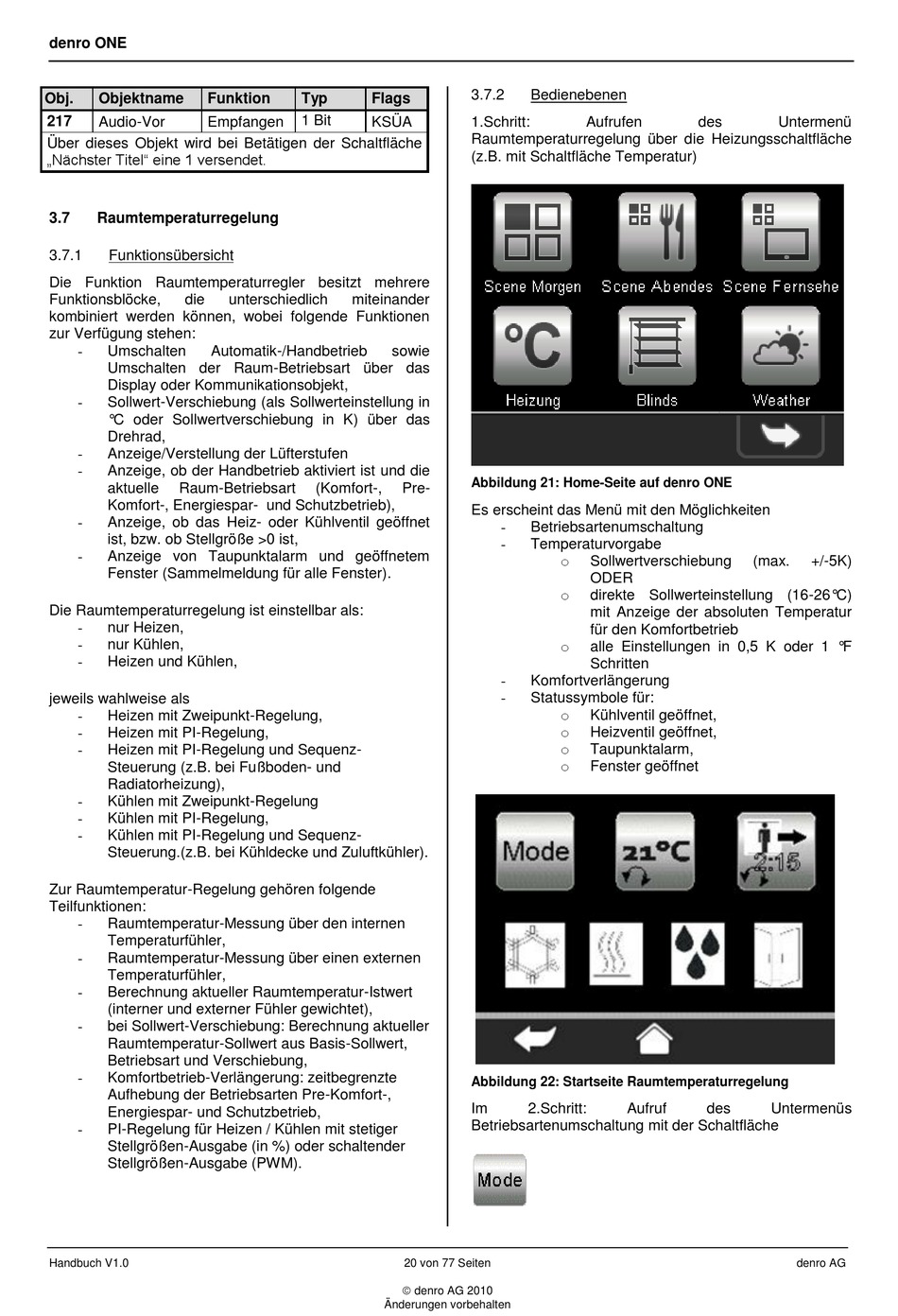

Abbildung 21: Home-Seite auf denro ONE
Pre-
Es erscheint das Menü mit den Möglichkeiten
-
Betriebsartenumschaltung
-
Temperaturvorgabe
o
o
o
Komfortverlängerung
-
Statussymbole für:
-
o
o
o
o
Abbildung 22: Startseite Raumtemperaturregelung
Im
2.Schritt:
Betriebsartenumschaltung mit der Schaltfläche
20 von 77 Seiten
denro AG 2010
Aufrufen
des
Sollwertverschiebung
(max.
ODER
direkte Sollwerteinstellung (16-26°C)
mit Anzeige der absoluten Temperatur
für den Komfortbetrieb
alle Einstellungen in 0,5 K oder 1 °F
Schritten
Kühlventil geöffnet,
Heizventil geöffnet,
Taupunktalarm,
Fenster geöffnet
Aufruf
des
Untermenü
+/-5K)
Untermenüs
denro AG
