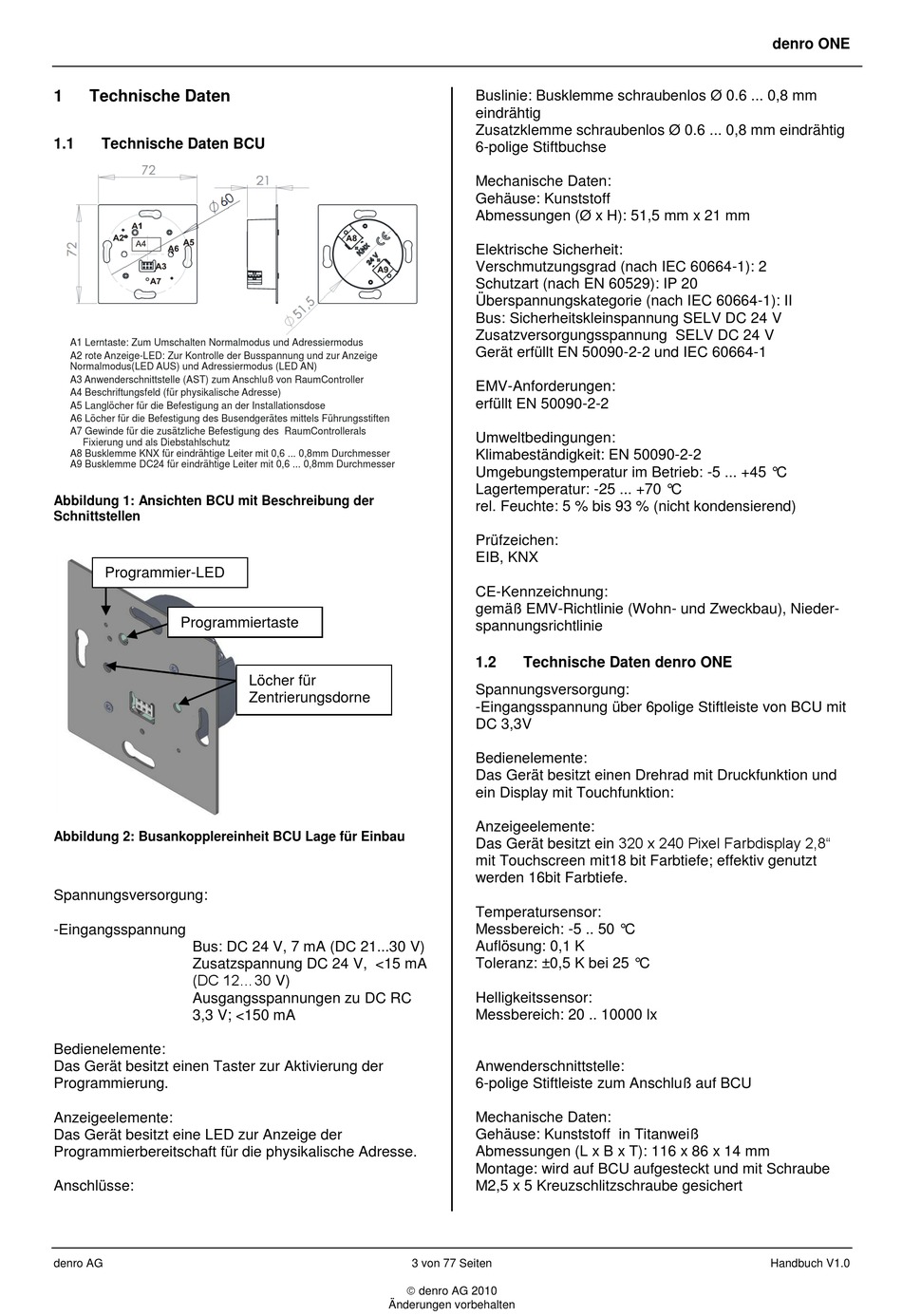

1
Technische Daten
1.1
Technische Daten BCU
A1 Lerntaste: Zum Umschalten Normalmodus und Adressiermodus
A2 rote Anzeige-LED: Zur Kontrolle der Busspannung und zur Anzeige
Normalmodus(LED AUS) und Adressiermodus (LED AN)
A3 Anwenderschnittstelle (AST) zum Anschluß von RaumController
A4
Beschriftungsfeld (für physikalische Adresse)
A5 Langlöcher für die Befestigung an der Installationsdose
A6 Löcher für die Befestigung des Busendgerätes mittels Führungsstiften
A Gewinde für die zusätzliche Befestigung des
7
Fixierung und als
Diebstahlschutz
A8 Busklemme KNX für eindrähtige Leiter mit 0,6 ... 0,8mm Durchmesser
A9 Busklemme DC24 für eindrähtige Leiter mit 0,6 ... 0,8mm Durchmesser
Abbildung 1: Ansichten BCU mit Beschreibung der
Schnittstellen
Programmier-LED
Programmiertaste
Abbildung 2: Busankopplereinheit BCU Lage für Einbau
Spannungsversorgung:
-Eingangsspannung
Bus: DC 24 V, 7 mA (DC 21...30 V)
Zusatzspannung DC 24 V, <15 mA
(DC 12...30 V)
Ausgangsspannungen zu DC RC
3,3 V; <150 mA
Bedienelemente:
Das Gerät besitzt einen Taster zur Aktivierung der
Programmierung.
Anzeigeelemente:
Das Gerät besitzt eine LED zur Anzeige der
Programmierbereitschaft für die physikalische Adresse.
Anschlüsse:
denro AG
RaumControllerals
Löcher für
Zentrierungsdorne
3 von 77 Seiten
denro AG 2010
Änderungen vorbehalten
Buslinie: Busklemme schraubenlos Ø 0.6 ... 0,8 mm
eindrähtig
Zusatzklemme schraubenlos Ø 0.6 ... 0,8 mm eindrähtig
6-polige Stiftbuchse
Mechanische Daten:
Gehäuse: Kunststoff
Abmessungen (Ø x H): 51,5 mm x 21 mm
Elektrische Sicherheit:
Verschmutzungsgrad (nach IEC 60664-1): 2
Schutzart (nach EN 60529): IP 20
Überspannungskategorie (nach IEC 60664-1): II
Bus: Sicherheitskleinspannung SELV DC 24 V
Zusatzversorgungsspannung SELV DC 24 V
Gerät erfüllt EN 50090-2-2 und IEC 60664-1
EMV-Anforderungen:
erfüllt EN 50090-2-2
Umweltbedingungen:
Klimabeständigkeit: EN 50090-2-2
Umgebungstemperatur im Betrieb: -5 ... +45 °C
Lagertemperatur: -25 ... +70 °C
rel. Feuchte: 5 % bis 93 % (nicht kondensierend)
Prüfzeichen:
EIB, KNX
CE-Kennzeichnung:
gemäß EMV-Richtlinie (Wohn- und Zweckbau), Nieder-
spannungsrichtlinie
1.2
Technische Daten denro ONE
Spannungsversorgung:
-Eingangsspannung über 6polige Stiftleiste von BCU mit
DC 3,3V
Bedienelemente:
Das Gerät besitzt einen Drehrad mit Druckfunktion und
ein Display mit Touchfunktion:
Anzeigeelemente:
Das Gerät besitzt ein 320 x 240 Pixel Farbdisplay 2,8"
mit Touchscreen mit18 bit Farbtiefe; effektiv genutzt
werden 16bit Farbtiefe.
Temperatursensor:
Messbereich: -5 .. 50 °C
Auflösung: 0,1 K
Toleranz: ±0,5 K bei 25 °C
Helligkeitssensor:
Messbereich: 20 .. 10000 lx
Anwenderschnittstelle:
6-polige Stiftleiste zum Anschluß auf BCU
Mechanische Daten:
Gehäuse: Kunststoff in Titanweiß
Abmessungen (L x B x T): 116 x 86 x 14 mm
Montage: wird auf BCU aufgesteckt und mit Schraube
M2,5 x 5 Kreuzschlitzschraube gesichert
denro ONE
Handbuch V1.0
