11. Standardbedienfeld

Dieses Bedienfeld ist standardmäßig in die Pumpen TPE2 und
TPE2 D verbaut.

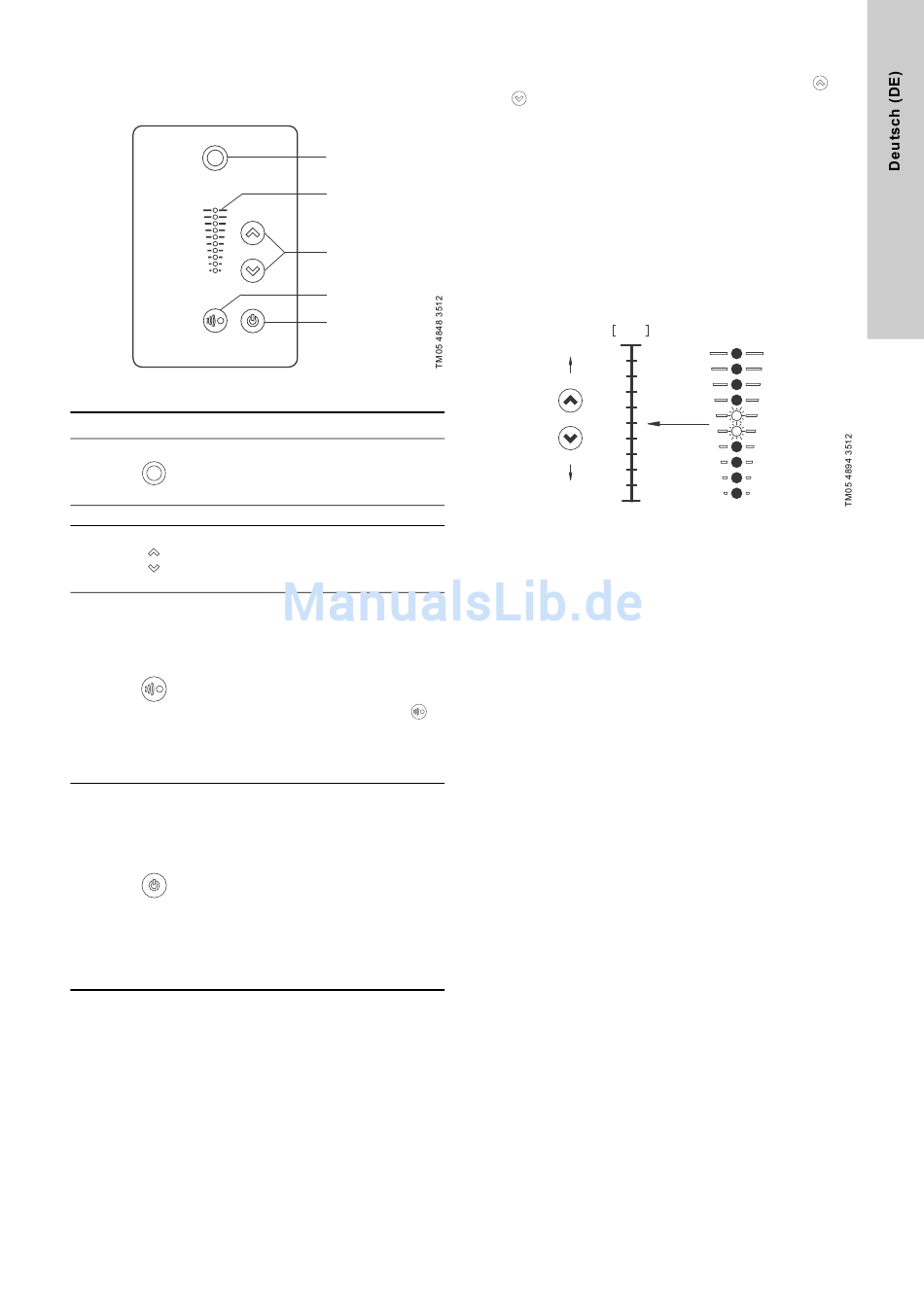

Abb. 26 Standardbedienfeld
Pos. Symbol Beschreibung
Grundfos Eye
Zeigt den Betriebsstatus der Pumpe an.
1
Weitere Informationen hierzu finden Sie in
Abschnitt
2 - Leuchtfelder für die Sollwertanzeige.
Ändert den Sollwert.
Wenn Sie eine der Tasten kurz drücken,
3
werden Warn- und Alarmmeldungen
zurückgesetzt.
Aktiviert die Funkkommunikation mit Grund-
fos GO und anderen Produkten des glei-
chen Typs.
Wenn Sie versuchen, eine Funkverbindung
zwischen der Pumpe und Grundfos GO
oder einer anderen Pumpe herzustellen,
4
leuchtet die grüne Meldeleuchte im Grund-
fos Eye durchgängig. Drücken Sie auf
im Bedienfeld der Pumpe, um eine Funk-
kommunikation mit Grundfos GO oder
einem anderen Produkt des gleichen Typs
zu ermöglichen.
Bereitet die Pumpe auf den Betrieb vor oder
schaltet die Pumpe ein und aus.
Einschalten:
Wird die Taste bei ausgeschalteter Pumpe
gedrückt, läuft die Pumpe nur an, wenn
keine anderen Funktionen mit höherer Prio-
5 rität aktiviert sind. Siehe Abschnitt
18. Priorität der
Abschalten:
Wird die Taste bei laufender Pumpe
gedrückt, schaltet sich die Pumpe immer
ab. Daraufhin leuchtet neben der Taste
"Stop" auf.
1
2
3
4
Stop
5
19. Grundfos Eye.
Einstellungen.

11.1 Einstellen des Sollwerts

Der Sollwert für die Pumpe wird durch Drücken der Taste
oder eingestellt. Die Leuchtfelder auf dem Bedienfeld zeigen
den eingestellten Sollwert an.
11.1.1 Pumpe in der Regelungsart "Differenzdruck"
Das folgende Beispiel bezieht sich auf eine Pumpe, die in einer
Anwendung eingesetzt wird, bei der ein Drucksensor eine Rück-
meldung an die Pumpe sendet. Wenn Sie die Pumpe mit einem
Sensor nachrüsten, muss der Sensor manuell eingerichtet wer-
den. Dies ist erforderlich, da die Pumpe einen angeschlossenen
Sensor nicht automatisch erkennt.
In der Abb. 27 sind die Leuchtfelder 5 und 6 aktiviert. Dies bedeu-
tet, dass ein gewünschter Sollwert von 3 m mit einem Sensor-
messbereich von 0-6 m eingestellt ist. Der Einstellbereich ist mit
dem Sensormessbereich identisch.
m
6
3
0
Abb. 27 Sollwert eingestellt auf 3 m, Differenzdruckregelung
