10.1.1 Einstellen des Sollwerts
Der Sollwert der Pumpe ist durch Drücken der Taste
einzustellen. Der Sollwert kann an jeder Pumpe im System einge-
stellt werden und gilt für die komplette Druckerhöhungsanlage.
Die Leuchtfelder auf dem Bedienfeld zeigen den eingestellten
Sollwert an.
Pumpe in der Regelungsart "Konstantdruck"
Hydro-Multi-E-Anlagen sind standardmäßig ab Werk als Drucker-
höhungsanlagen eingerichtet, können aber auch auf andere
Regelungsarten eingestellt werden. Siehe die Montage- und
Betriebsanleitung für CRI und CRIE IO. Das nachfolgende Bei-
spiel bezieht sich auf eine Pumpe, die in einer Anwendung einge-
setzt wird, bei der ein Drucksensor ein Rückmeldesignal an die
Pumpe sendet. Wenn Sie die Pumpe mit einem Sensor nachrüs-
ten, muss der Sensor manuell eingerichtet werden, da die Pumpe
einen angeschlossenen Sensor nicht automatisch erkennt.

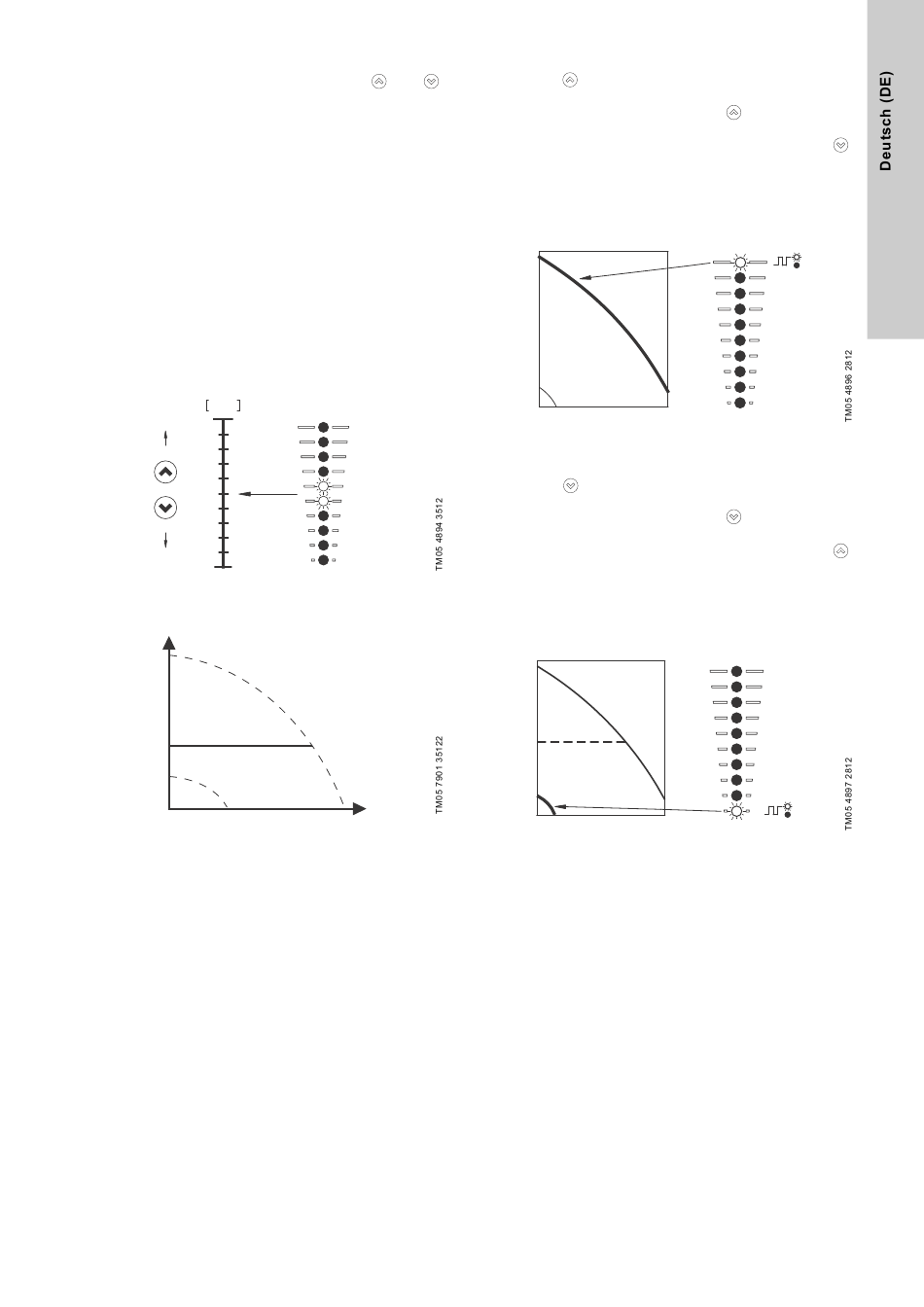

In Abb.
29
sind die Leuchtfelder 5 und 6 aktiviert. Bei einem Sen-
sormessbereich von 0 bis 6 bar ist somit ein Sollwert von 3 bar
eingestellt worden. Der Einstellbereich ist mit dem Sensormess-
bereich identisch.
bar
6
3
0
Abb. 29 Sollwert auf 3 bar eingestellt, Regelungsart "Kons-
tantdruck"
H
Abb. 30 Konstantdruckkennlinie
Einstellen auf den Betrieb mit MAX-Kennlinie:
•
Halten Sie
oder
wechseln (oberstes Leuchtfeld blinkt). Leuchtet das obere
Leuchtfeld bereits, halten Sie die Taste
lang gedrückt, bis das Leuchtfeld zu blinken beginnt.
•
Um zur vorherigen Einstellung zurückzukehren, halten Sie
so lange gedrückt, bis der gewünschte Sollwert angezeigt
wird.
Beispiel: Pumpe auf MAX-Kennlinie eingestellt.
In Abb.
31
ist das oberste Leuchtfeld blinkend dargestellt. Das
bedeutet, dass die MAX-Kennlinie eingestellt ist.
H
Abb. 31 Betrieb mit MAX-Kennlinie
Einstellen auf den Betrieb mit MIN-Kennlinie:
•
Halten Sie
wechseln (unterstes Leuchtfeld blinkt). Leuchtet das untere
Leuchtfeld bereits, halten Sie die Taste
lang gedrückt, bis das Leuchtfeld zu blinken beginnt.
•
Um zur vorherigen Einstellung zurückzukehren, halten Sie
so lange gedrückt, bis der gewünschte Sollwert angezeigt
wird.
Beispiel: Pumpe auf MIN-Kennlinie eingestellt.
In Abb.
32
ist das unterste Leuchtfeld blinkend dargestellt. Das
bedeutet, dass die MIN-Kennlinie eingestellt ist.
H
Q
Abb. 32 Betrieb mit MIN-Kennlinie
gedrückt, um zur MAX-Kennlinie der Pumpe zu
drei Sekunden
Q
gedrückt, um zur MIN-Kennlinie der Pumpe zu
drei Sekunden
Q
17
