10.3 Anschlüsse
10.3.1 Stromanschlüsse
HINWEIS
Befolgen Sie stets die nationalen und lokalen
Vorschriften zum Leitungsquerschnitt und zur
Umgebungstemperatur. Für UL-Anwendungen sind
Kupferleiter mit Nenntemperatur von 75 °C (167 °F) zu
verwenden. In Nicht-UL-Anwendungen können 75 °C
(167 °F) und 90 °C (194 °F)-Kupferleiter verwendet
werden.
Die Anordnung der Leistungskabelanschlüsse ist in
Abbildung 10.2 dargestellt. Zur korrekten Dimensionierung
von Motorkabelquerschnitt und -länge siehe
Kapitel 7.6 Kabelspezifikationen.
Zum Schutz des Frequenzumrichters müssen entweder die
empfohlenen Sicherungen verwendet werden, oder das
Gerät muss über eingebaute Sicherungen verfügen. Die
empfohlenen Sicherungen finden Sie unter
Kapitel 10.5 Sicherungen und Hauptschalter. Achten Sie auf
eine ordnungsgemäße Sicherung gemäß den lokalen
Vorschriften.
10 10
Der Netzanschluss ist an den Netzschalter angeschlossen
wenn dieser inbegriffen ist.

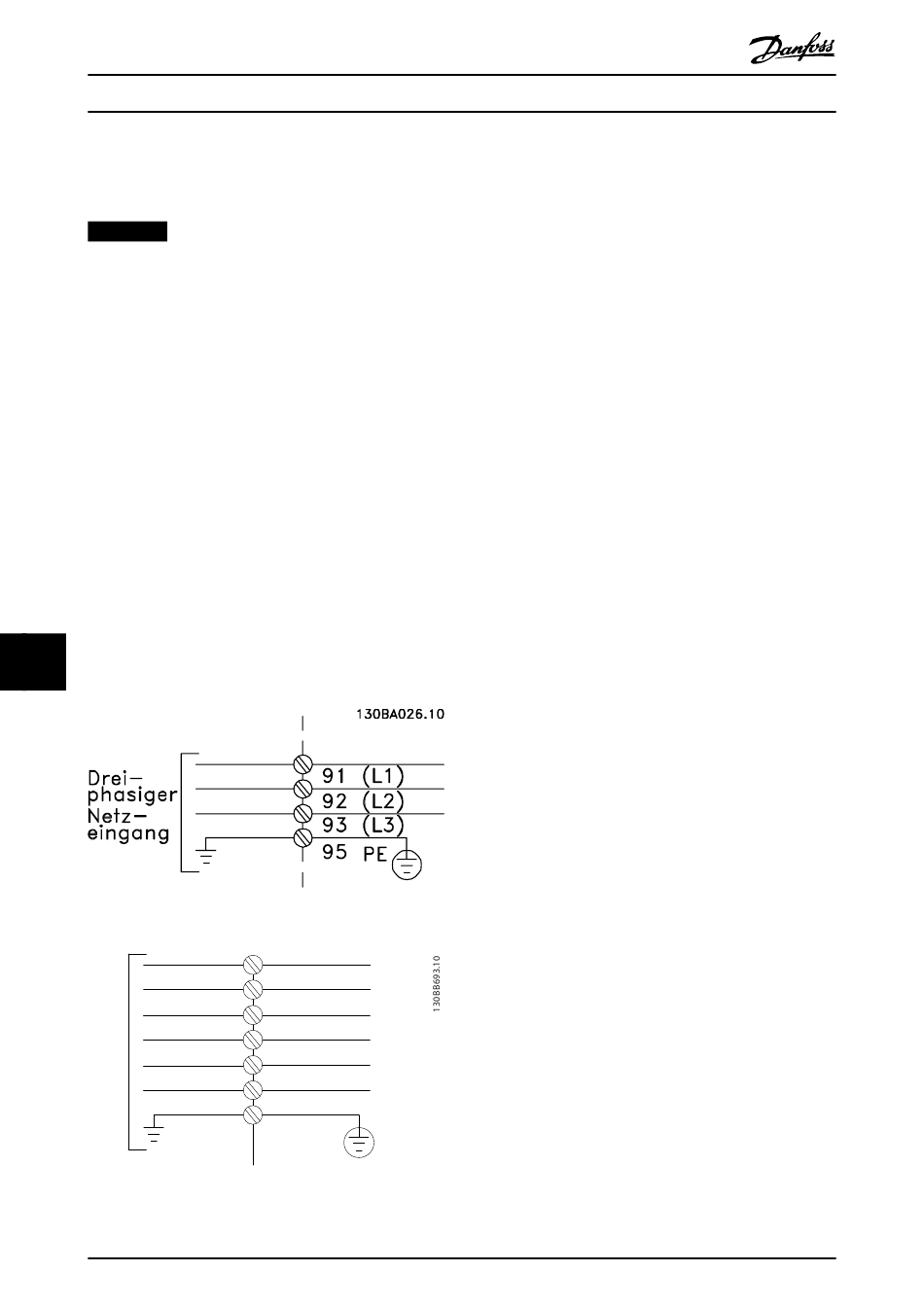

Abbildung 10.2 Netzanschluss, Baugrößen E1–E2 und F1–F4
6 Phase
power
input
Abbildung 10.3 Netzanschluss, Baugrößen F8–F13
160
®
VLT AutomationDrive FC 302
315–1200 kW
91-1 (L1-1)
92-1 (L2-1)
93-1 (L3-1)
91-2 (L1-2)
92-2 (L2-2)
93-2 (L3-2)
95 PE
