vacon • 106
9.5
Anschlüsse

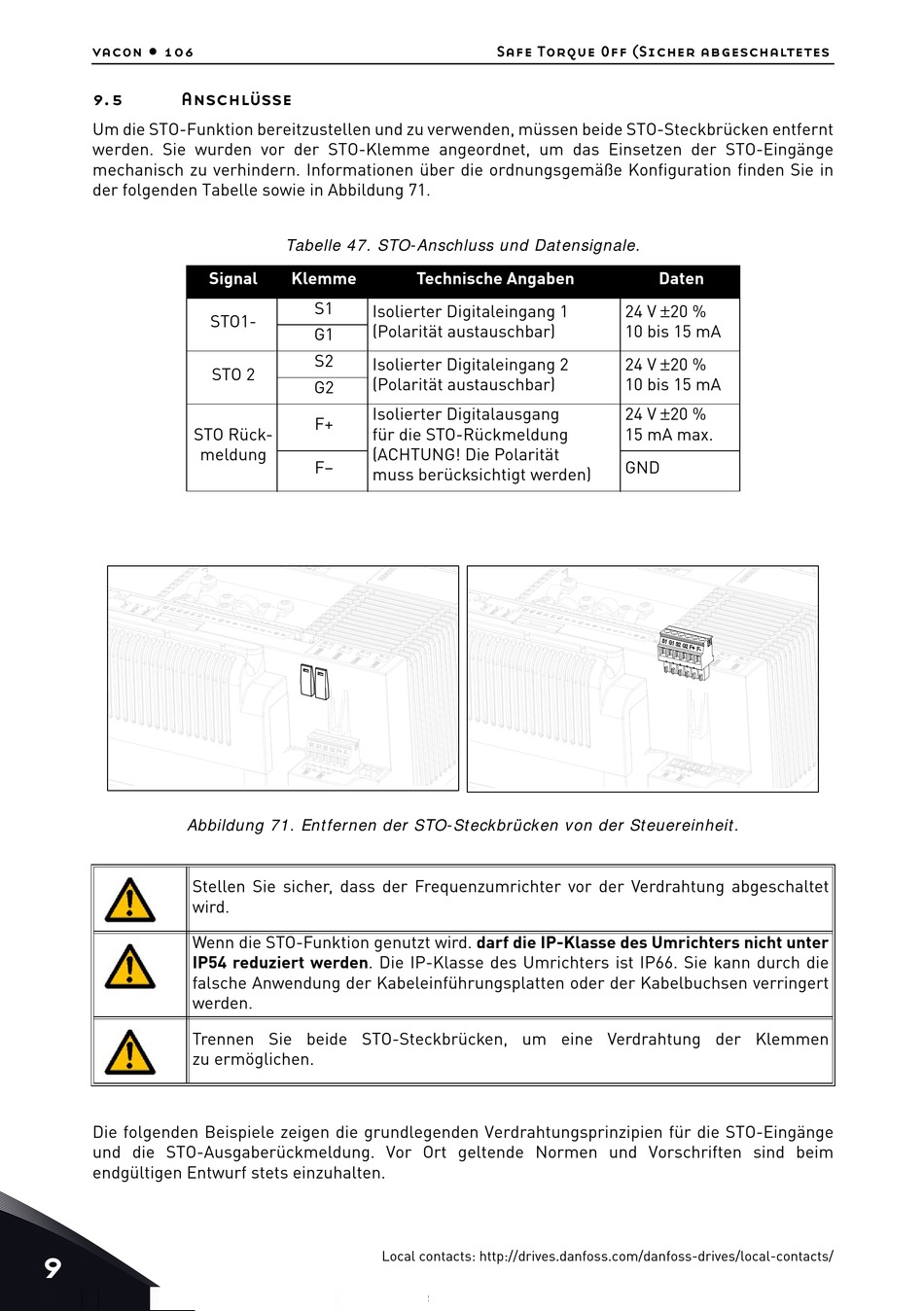

Um die STO-Funktion bereitzustellen und zu verwenden, müssen beide STO-Steckbrücken entfernt
werden. Sie wurden vor der STO-Klemme angeordnet, um das Einsetzen der STO-Eingänge
mechanisch zu verhindern. Informationen über die ordnungsgemäße Konfiguration finden Sie in
der folgenden Tabelle sowie in Abbildung 71.
Signal
STO1-
STO 2
STO Rück-
meldung
Abbildung 71. Entfernen der STO-Steckbrücken von der Steuereinheit.
Stellen Sie sicher, dass der Frequenzumrichter vor der Verdrahtung abgeschaltet
wird.
Wenn die STO-Funktion genutzt wird. darf die IP-Klasse des Umrichters nicht unter
IP54 reduziert werden. Die IP-Klasse des Umrichters ist IP66. Sie kann durch die
falsche Anwendung der Kabeleinführungsplatten oder der Kabelbuchsen verringert
werden.
Trennen Sie beide STO-Steckbrücken, um eine Verdrahtung der Klemmen
zu ermöglichen.
Die folgenden Beispiele zeigen die grundlegenden Verdrahtungsprinzipien für die STO-Eingänge
und die STO-Ausgaberückmeldung. Vor Ort geltende Normen und Vorschriften sind beim
endgültigen Entwurf stets einzuhalten.
9
Tabelle 47. STO-Anschluss und Datensignale.
Klemme
Technische Angaben
S1
Isolierter Digitaleingang 1
(Polarität austauschbar)
G1
S2
Isolierter Digitaleingang 2
(Polarität austauschbar)
G2
Isolierter Digitalausgang
F+
für die STO-Rückmeldung
(ACHTUNG! Die Polarität
F–
muss berücksichtigt werden)
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Safe Torque Off (Sicher abgeschaltetes
Daten
24 V 20 %
10 bis 15 mA
24 V 20 %
10 bis 15 mA
24 V 20 %
15 mA max.
GND
