3
Wärmepumpendaten
3.1
DHP-AX
3.1.1
Abmessungen und Anschlüsse
Der in der Abbildung gezeigte Ständer ist ein Zubehör.
773

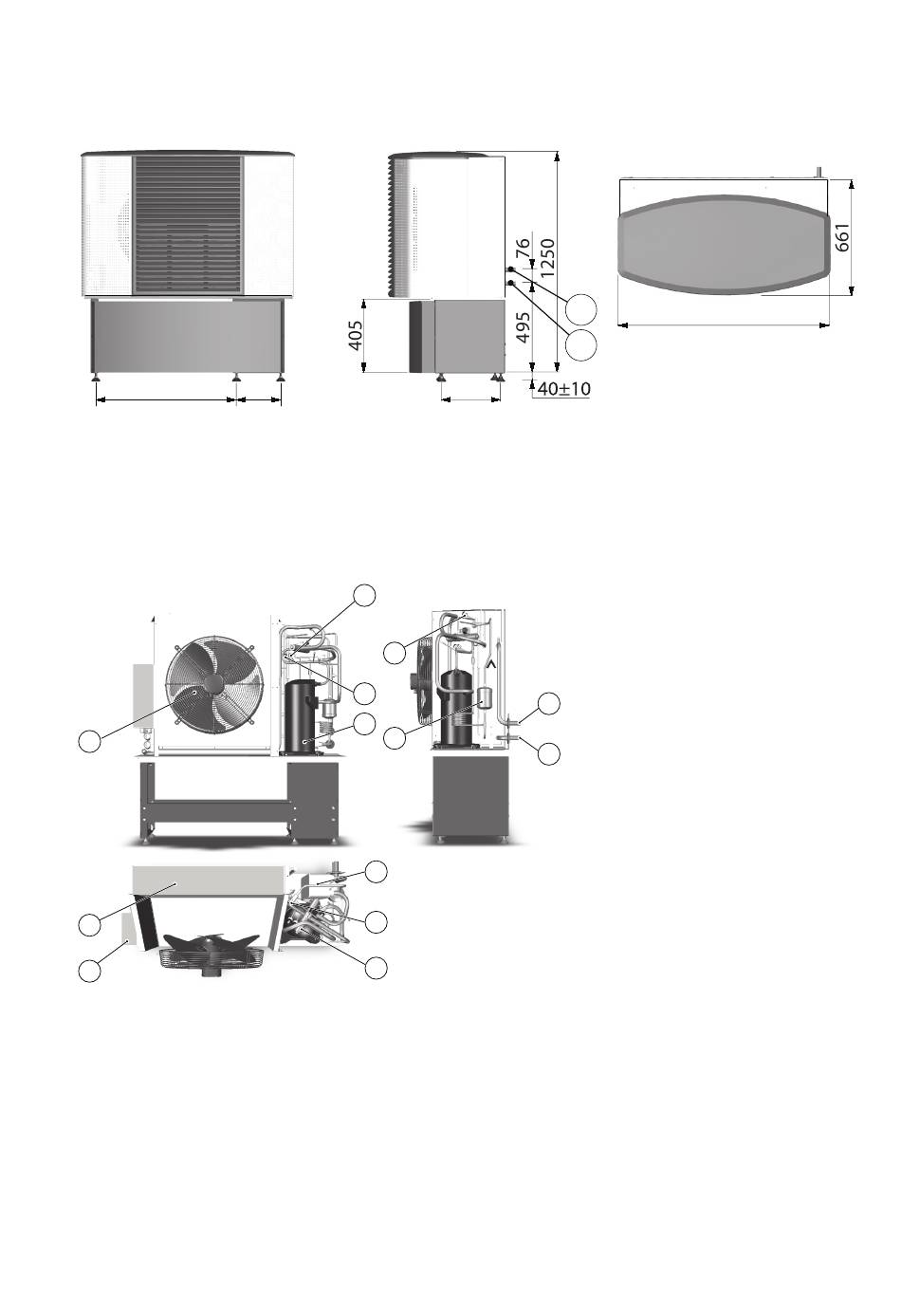

Abbildung 1: DHP-AX, Abmessungen und Anschlüsse.
Position
Bezeichnung
1
Vorlauf Heizungssystem, DHP-AX 6, 8, 10: 22 Cu, DHP-AX 12: 28 Cu
2
Rücklauf Heizungssystem, DHP-AX 6, 8, 10: 22 Cu, DHP-AX 12: 28 Cu
3.1.2
Komponenten
Die folgende Abbildung mit den Komponenten zeigt schematisch den inneren Aufbau der Wärmepumpe.
Es kann Unterschiede zwischen verschiedenen Versionen geben.
1
8
9
Abbildung 2: Die Komponenten in einer DHP-AX.
Position Bezeichnung
1
Lüfter
2
Betriebspressostat
3
Hochdruckpressostat
4
Niederdruckpressostat
5
2-Wege Expansionsventil
6
Trockenfilter
7
Kompressor
8
Luftwärmetauscher
9
Schaltschrank
10
Verflüssiger
11
4-Wegeventil
12
Vorlaufleitung Heizungssystem
13
Rücklauf Heizungssystem
8 – Service
243
2
4
3
7
6
10
5
11
1
2
325
12
13
VMBMH203
1167
