1
1

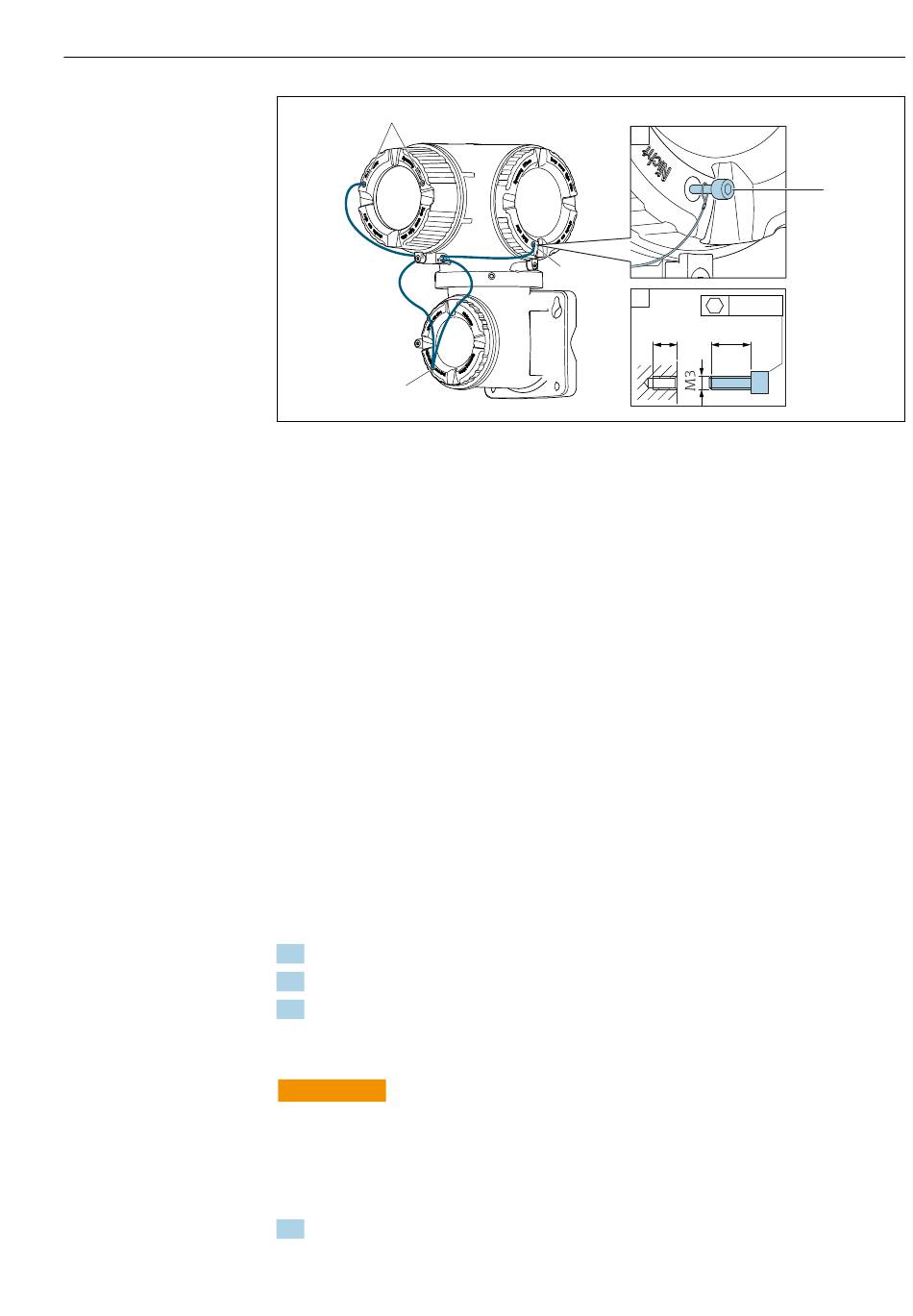

1 Deckelbohrung für die Sicherungsschraube
2 Sicherungsschraube für die Deckelsicherung
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messumformer
Für die Pfostenmontage:
• Messumformer Proline 500 – digital
• Gabelschlüssel SW 10
• Torxschraubendreher TX 25
• Messumformer Proline 500
Gabelschlüssel SW 13
Für die Wandmontage:
Bohrmaschine mit Bohrer ⌀ 6,0 mm
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3 Messgerät montieren
WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit
der Durchflussrichtung des Messstoffs übereinstimmt.
1
1
2
SW 2.5
5 (0.2) min. 15 (0.6)
Montage
2
A0029799
29
