Proline Prosonic Flow 93T Portable
2.6

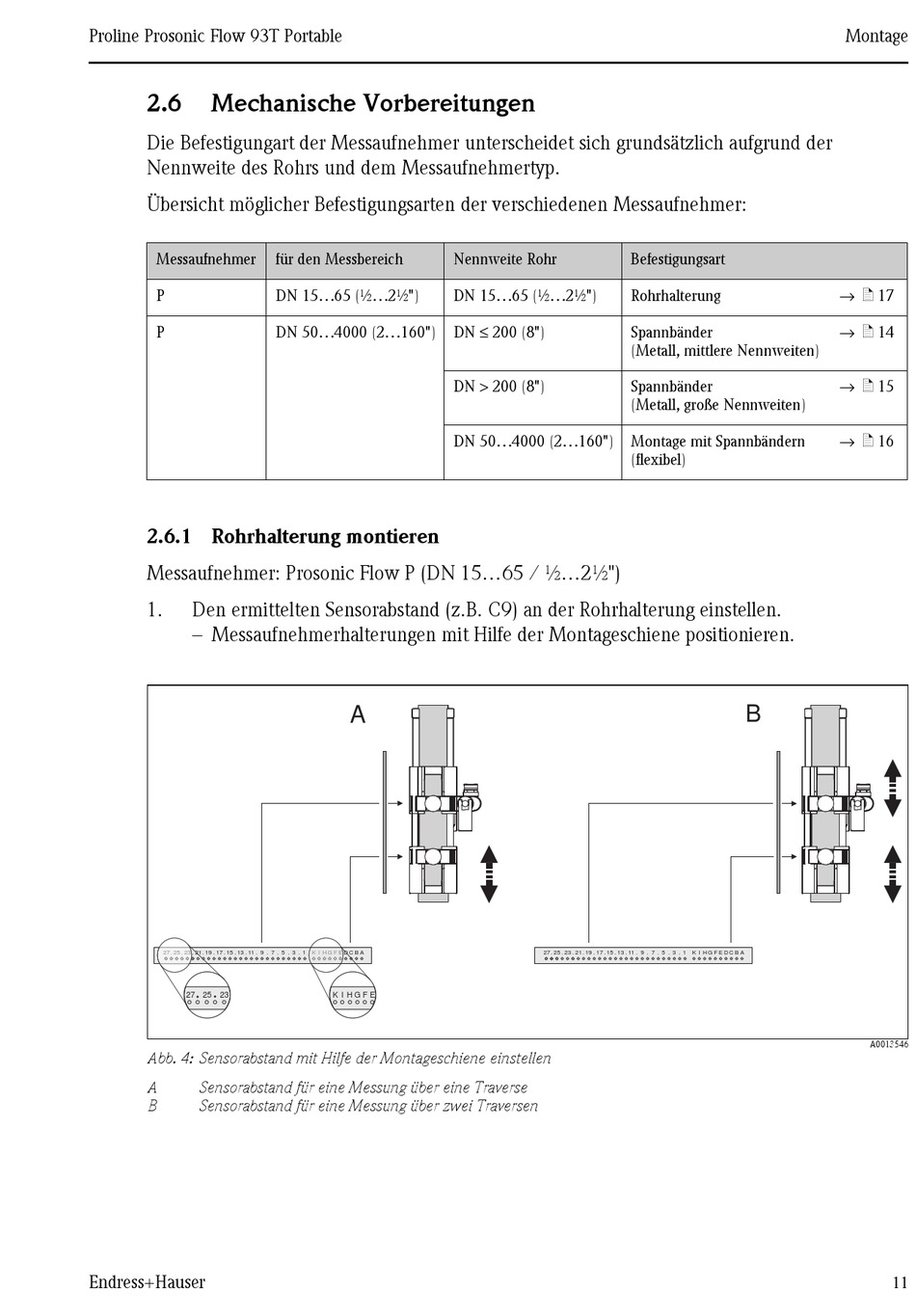

Mechanische Vorbereitungen

Die Befestigungart der Messaufnehmer unterscheidet sich grundsätzlich aufgrund der
Nennweite des Rohrs und dem Messaufnehmertyp.
Übersicht möglicher Befestigungsarten der verschiedenen Messaufnehmer:
Messaufnehmer
P
P

2.6.1 Rohrhalterung montieren

Messaufnehmer: Prosonic Flow P (DN 15...65 / ½...2½")
1. Den ermittelten Sensorabstand (z.B. C9) an der Rohrhalterung einstellen.
– Messaufnehmerhalterungen mit Hilfe der Montageschiene positionieren.
27. 25 . 23 . 21. 19 . 17 . 15 . 13 . 11 . 9 . 7 . 5 . 3 . 1
27 25 23
Abb. 4: Sensorabstand mit Hilfe der Montageschiene einstellen
A Sensorabstand für eine Messung über eine Traverse
B Sensorabstand für eine Messung über zwei Traversen
Endress+Hauser
für den Messbereich
DN 15...65 (½...2½")
DN 50...4000 (2...160")
A
K I H G F E D C B A
K I H G F E
Nennweite Rohr
DN 15...65 (½...2½")
DN ≤ 200 (8")
DN > 200 (8")
DN 50...4000 (2...160")
27. 25 . 23 . 21. 19 . 17 . 15 . 13 . 11 . 9 . 7 . 5 . 3 . 1
Befestigungsart
Rohrhalterung
Spannbänder
(Metall, mittlere Nennweiten)
Spannbänder
(Metall, große Nennweiten)
Montage mit Spannbändern
(flexibel)
B
K I H G F E D C B A
Montage
→ ä 17
→ ä 14
→ ä 15
→ ä 16
A0013546
