Hinweis:
Die Höhenprüfung und -einstellung muß nach jedem Auswechseln
des Spulenscheibe durchgeführt werden.
Bezugsebene
Wickel-spulenscheibe
10 ± 0,2mm
Wickel-spulenscheibe

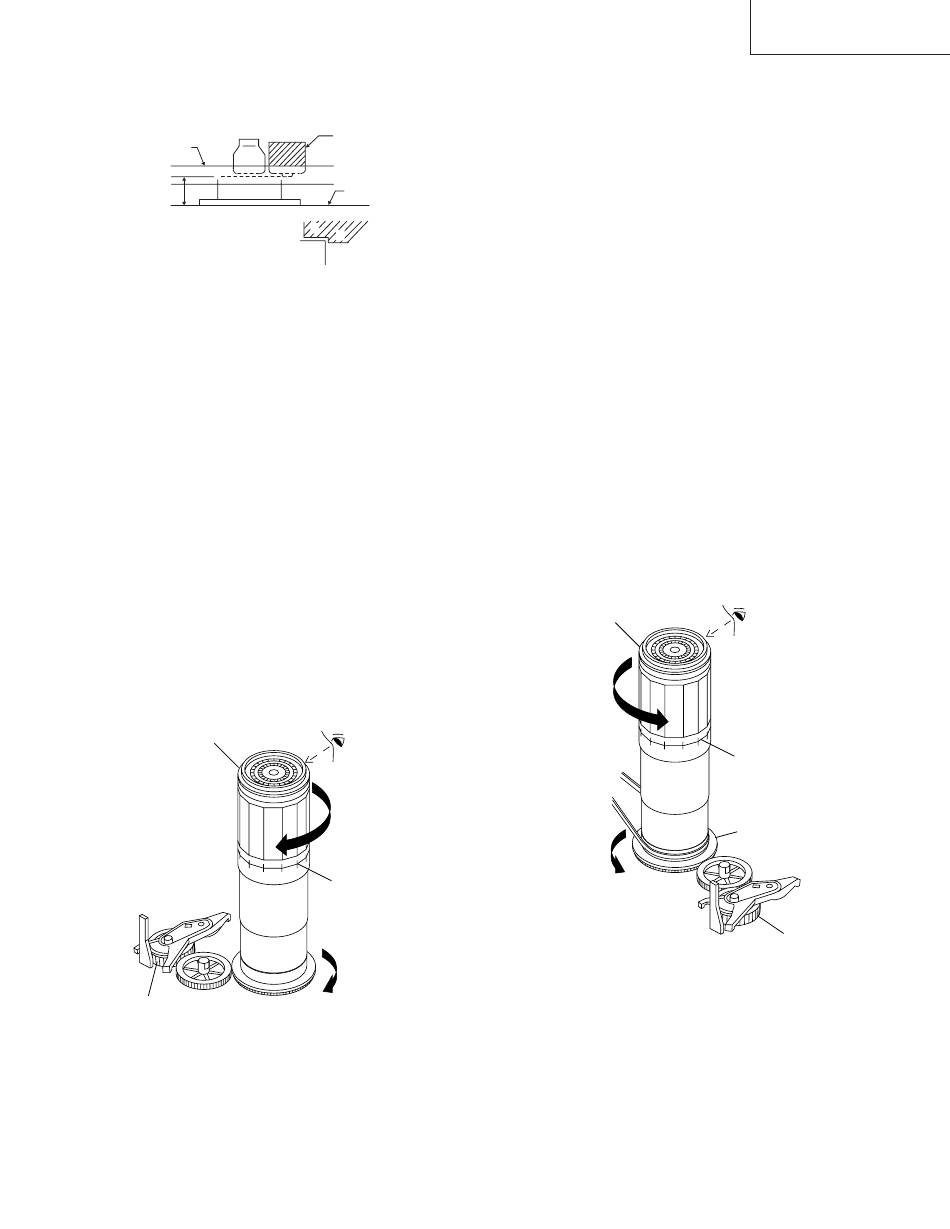

Abbildung 4-5.
4-6 PRÜFUNG UND EINSTELLUNG DES AUF-
WICKELDREHMOMENTS IM SCHNELL-
VORLAUFBETRIEB
• Kassettensteuerteil entfernen.
• Nach Kurzschließen der Prüfpunkte zwischen TP803
und TP802 auf der Hauptplatine das Netzkabel
anschließen.
• Einstellung
1. Einen Drehmomentmesser auf Null stellen und auf den
Aufwickelspulenteller setzen.
2. Die FF-Taste drücken.
3. Zum Berechnen der Restkapazität im Wiedergabemodus
den Abwickelspulenteller langsam drehen und dann in
den Vorlauf-Modus umstellen.
• Überprüfung
1. Den Drehmomentmesser langsam (eine Umdrehung alle 2
bis 3 Sekunden) von Hand im Uhrzeigersinn drehen.
2. Sicherstellen, daß der Drehmomentmesser keinen Wert
niedriger als 30mN·m (306gf·cm) anzeigt.
• Einstellung
Drehmomentmesser
30mN·m (306gf·cm)
oder mehr
Spannrollen
Abbildung 4-6.
1. Wenn das Aufspuldrehmoment im Schnellvorlauf unter
dem spezifizierten Wert liegt, Capstan-DD-
Motorriemenscheibe,
Begrenzungsscheibe mit Reinigungsflüssigkeit reinigen
und noch einmal prüfen.
2. Wenn das Drehmoment unter dem Sollwert liegt, den
Spulenriemen auswechseln.
Höheneinstellvorrichtung
für Spulencheibe
Mechanismus-chassis
A
B
CW
Der Drehmomentmesser
wird auf seinem höchsten
Wert gehalten. (Rote
Marke)
Spulenriemen
und
Hinweis:
1. Den Drehmomentmesser mit der Hand festhalten, damit er
sich nicht bewegt.
2. Den Spulenscheibe nicht verriegelt lassen. Die Messung nicht
zu lange ausdehnen.
DEN KASSETTEN-DREHMOMENTMESSER IN
DAS GERÄT LEGEN
• Kassettensteuerteil entfernen.
• Nach Kurzschließen der Prüfpunkte zwischen TP803
und TP802 auf der Hauptplatine das Netzkabel
anschließen.
• Einstellung
1. Einen Drehmomentmesser auf Null stellen und auf den
Abwickel-spulencheibe setzen.
2. Die Rückspultaste drücken.
3. Zum Berechnen der Restkapazität den Aufwickel-
spulenscheibe langsam drehen und dann in den Rückspul-
Modus umstellen.
• Überprüfung
1. Den Drehmomentmesser langsam (eine Umdrehung alle 2
bis 3 Sekunden) von Hand im Gegenuhrzeigersinn drehen.
2. Sicherstellen, daß der Drehmomentmesser keinen Wert
niedriger als 30mN·m (306gf·cm) anzeigt.
Drehmomentmesser
CCW
Abbildung 4-7.
• Einstellung
1. Wenn das Aufspuldrehmoment beim Rückspulen unter dem
spezifizierten Wert liegt, Capstan-DD-Motorriemenscheibe,
Antriebsriemen
und
Reinigungsflüssigkeit reinigen, noch einmal rückspulen und
erneut den Aufspuldrehmoment prüfen.
2. Wenn sich das Aufspuldrehmoment immer noch nicht im
spezifizierten Bereich befindet, den Antriebsriemen
auswechseln.
61
VC-G20SM/G200SM
VC-G201SM/G401SM
30mN·m (306gf·cm) oder mehr
Der Drehmomentmesser
wird auf seinem höchsten
Wert gehalten. (Rote Marke)
Abwickel-spulencheibe
Spannrollen
Begrenzungsscheibe
mit
