SERVICE MANUAL
5P - 37G
SPECIFICATIONS
General
POWer SUDPIV.
2 «mie ee
Power Consumption
.....
Audio Output:
.e<«i
cas
Speaker Size and Type...
.
Dimensions
..........
TV Section
PUning RANGE . on aw
wee as
Intermediate Frequency...
.
Antenna Input Impedance...
Intercarrier Sound System.
.
Picture Size: . «sss
wma es
Tape Recorder Section
(OR
a aria «eae
ee A
Teal
are ar ae eae
ee ee
Tape SPERG
.
saw
www
Recording System. ... = « .
Erasing System;
. 6 eww 6s
Fast Forward or
Rewind Time
.......
Wow
and Flutter
.......
Radio Section
Frequency Range;
«4
«6% ;
Intermediate Frequency
.. .
PANTONNA.
2
ye si
etc
we
SHARP CORPORATION
220 Volts 50 Hz AC/15 Volts DC
36 Watts (220 Volts AC)
22 Watts (15 Volts DC)
6+6 Watts (Max.)
Approx. 16cm Round P.D.S.,
-5cm Round Tweeter
Approx. 602mm(W) x 223mm(D)
x 337mm(H)
Approx. 10.6 kgs.
VHF-Channel 2 thru 12
UHF-Channel 21 thru 69
38.9 MHz
Sound
33.4 MHz
75 ohms unbalanced (UHF/VHF)
.
5.5 MHz
13 square inches
4-Track 2-Channel Stereo Cassette Tape
Recorder
Philips Type Compact Cassette Tape
4.75 cm/s.
AC Bias System
AC Erasing System
100 s. (with C-60 Type)
0.35%
FM
87.6 ~ 108 MHz
LW
150 ~ 285 kHz
MW 520 ~ 1620 kHz
. FM
10.7 MHz
AM
455 kHz
FM Telescopic Dipole antenna
AM Ferrite core bar antenna

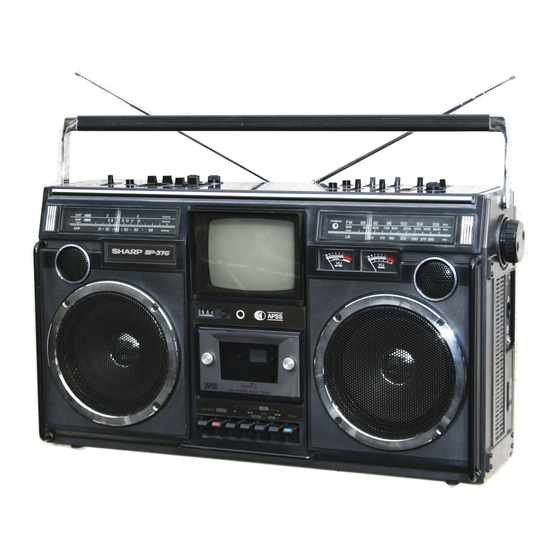

Solid State Portable TV,
Radio and Stereo Cassette Recorder
Tragbares volltransistorisiertes
Fernsehgerat mit Radio
und Kassettenrekorder
MODEL/
monet.
BP=3 7G
TECHNISCHE DATEN
Allgemeines
Stromversorgung
........
220 Volt/50 Hz Wechselstrom 15 Volt
Gleichstrom
Leistungaufnahme
.......
36 Watt (220 Volt Wechselstrom)
22 Watt (15 Voit Gleichstrom)
Tonausgangsleistung
......
Max. 6+6 Watt
GréRe und Typ des .
|
Lautsprechers.,
2 4s «x : Runder @ ca. 16cm, 5cm Rundhoch-
tonlautsprecher
Abmessungen..........
Ca. 602(B) x 223(T) x 337(H)mm
GOHORE
oem
eck wee
ee Ca. 10,6 kg
Fernsehteil
Abstunimibercichs
« . . s. 6 « % = VHF-Kanale 2 bis 12
UHF-Kanale 21 bis 69
Zwischenfrequenz........
Bild 38,9 MHz
Ton 33,4 MHz
Antennen-Eingangsimpedanz
. 75 Ohm unsymmetrisch (UHF/VHF)
Zwischentragersystem
.....
5,5 MHz
BuGgeTGGe,
ome
<n
ve a wm
ny
13 Quadratzoll
Rekorderteil
9 0a
ea a eee
ea
enrar Vane 4-Spur-2-Kanal-Stereo-Kassetten-recorder
Be
he
ad ee
a
eee
a
Philips-Kassettentyp
Bandgeschwindigkeit......
4,75 cm/sec.
Aufnahmesystem........
Wechselstrom-V ormagnetisierung
LOSCHSYSUCIN = = 4 ccs
SEK
ES
Wechselstrom-Loschung
Schnellvorlauf- und
RUCKSOUIZEIL....
2. 6
as
-
100 s. (C-60 Kassette)
Gleichlaufschwankungen.
...
0,35%
Radioteil
Prequenzbereich
<: ssi sui
UKW
87,6 ~ 108 MHz
LW
150 ~ 285 kHz
MW
520 ~ 1620 kHz
Zwisehenifequenz.
. . « a.< « « UKW
10,7 MHz
MW, LW 455 kHz
MOIEMOEN
«a 5,6 6 Kee
Gus
UKW Teleskop-Dipolantenne
MW, LW Ferritstab-antenne
