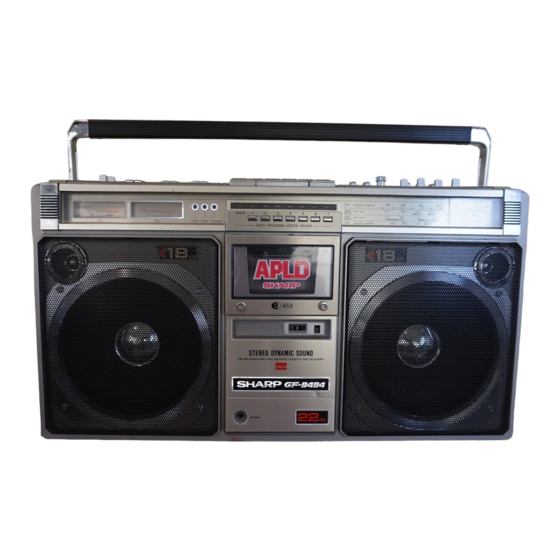

GF-9494H
ALLGEMEIN
Typ:
Stromversorgung:
Leistungsaufnahme:
Lautsprecher:
Ausgangsleistung:
(DIN 45 324)
Besttickung:
Abmessungen:
Gewicht:
Eingangsempfindlich-
keit und -impedanz:
Ausgangspegel und
Belastungsimpedanz:
ATSM580035RCS
APLD
Auto Program Locate Device
MODELLE
GF-9494H
GF-9494E
Im
Interesse
der
Benutzer-Sicherheit
sollte
dieses Gerat wieder auf seinen urspriinglichen
Zustand
eingestellt
und
nur die vorgeschrie-
benen Ersatzteile verwendet werden.
TECHNISCHE
DATEN
Tragbares Stereo-Kassettenbandgerat mit
eingebautem LW/MW/KW/UKW-Radio
Netzstrom 110/220/240V, 50/60Hz
(GF-9494H)
Netzstrom 240V, 50/60Hz (GF-9494E)
Gleichstrom 15V (zehn UM/SUM-1, R20, HP-2
Batterien oder externe G leichstromversorgung)
35 Watt
18 cm (Tieftonlautsprecher) x 2
5 cm (Hochtonlautsprecher) x 2
{ Musik-Ausgangsleistung (MPO)
13000mW (6500mW + 6500mW,
Netzstrombetrieb)
RMS-Leistung 12000mW
(6000mW + 6000mW,
Gleichstrombetrieb)
Musk-Ausgangsleistung (MPO)
11W + 11W (Netzstrombetrieb)
RMS-Leistung 6W + 6W
(Gleichstrombetrieb)
10% Abweichung
7 integrierte Schaltkreise (IC)
39 Transistoren
29 Dioden
11 Leuchtdioden
1 SCR
556 mm(B) x 136 mm(T) x 310 mm(H)
7,9 kg (ohne Batterien)
GF-9494H
GF-9494E
Aufenmikrofon;
600 Ohm
Mischmikrofon;
600 Ohm
Aufn./Wiedergabebuchse; 2,5 mV/10 kOhm
Kopfhdrerbuchse; 8 ~ 25 Ohm
Aufenlautsprecherbuchse; 4 ~
8 Ohm
Aufn./Wiedergabebuchse; 0,7V/50 kOhm
KASSETTENGERATETEIL
Typ:
4-Spur Stereo-Kassettenbandgerat
Band:
Kompaktkassette
Bandgeschwindigkeit:
4,8 cm/s
Aufnahmesystem:
Wechselstromvormagnetisierung
Léschsystem:
Schnellvorlauf- oder
Ruckspulzeit:
Wechselstrommagnetloschung
120 Sekunden (bei C-60 Kassetten)
Frequenzgang:
40 ~ 15000 Hz (CrO, -Band)
40 ~ 12000 Hz (Normalband)
Gleichlauf-
schwankungen:
0 ,25% (DIN45 511) (GF-9494H)
0,25% (CCIR) (GF-9494E)
Rauschabstand:
50 dB
RADIOTEIL
Frequenzbereich:
LW;
150 ~ 285 kHz
MW;
520 ~ 1620 kHz
KW;
5,95 ~ 18 MHz
UKW; 87,6 ~ 108 MHz
LW/MW/KW;
455 kHz (GF-9494H)
LW/MW/KW;
468 kHz (GF-9494E)
UKW;
10,7 MHz
Superheterodynsystem mit 4 Wellenbereichen
LW/MW-Ferritkernstabantenne
KW/UKW-Teleskopantenne
UKW-AufRenantenne
Zwischenfrequenz:
Schaltung:
Antenne:
GF-9494H
GF-949
