Montage
Eintauchtiefe Kolben (Höhenanschlag)
Auf der rechten Seite der Liftsäule befindet sich das Anschlagband des Höhenanschlags,
mit dem eine gleichbleibende Eintauchtiefe des Verdampferkolbens eingestellt werden
kann.
✓ Die Rotation ist ausgeschaltet.
✓ Der Verdampferkolben ist montiert (siehe Kapitel „Bedienung", Abschnitt
„Verdampferkolben montieren").
✓ Der Höhenanschlag befindet sich in der obersten Position.
Liftanschlag einstellen ohne
Schutzhaube:
➜ Fahren Sie den Lift so weit
nach unten, bis die gewünschte
Eintauchtiefe erreicht ist (siehe Kapitel
„Inbetriebnahme", Abschnitt „Heizbad
und Kolbenlift").
➜ Drehen Sie die Fixierschraube am
Anschlagband des Höhenanschlags
rechts der Liftsäule um ca. 180°
entgegen dem Uhrzeigersinn nach
links.
➜ Schieben Sie das Anschlagband mit
Hilfe der Fixierschraube bis zum
Anschlag nach unten.
➜ Drehen Sie die Fixierschraube im
Uhrzeigersinn nach rechts fest.
➜ Fahren Sie den Lift wieder nach oben.
✓ Die Fixierschraube hält den Anschlag in
Position.
✓ Der Lift fährt maximal bis zum
Anschlag nach unten und gewährt
eine gleichbleibende Eintauchtiefe des
Verdampferkolbens.
Liftanschlag einstellen mit
Schutzhaube:
➜ Halten Sie die Schutzhaube mit einer
Hand fest.
➜ Führen Sie die Schutzhaube bei
Liftbewegung mit der Hand nach
(siehe auch Kapitel „Montage,
Schutzhaube").

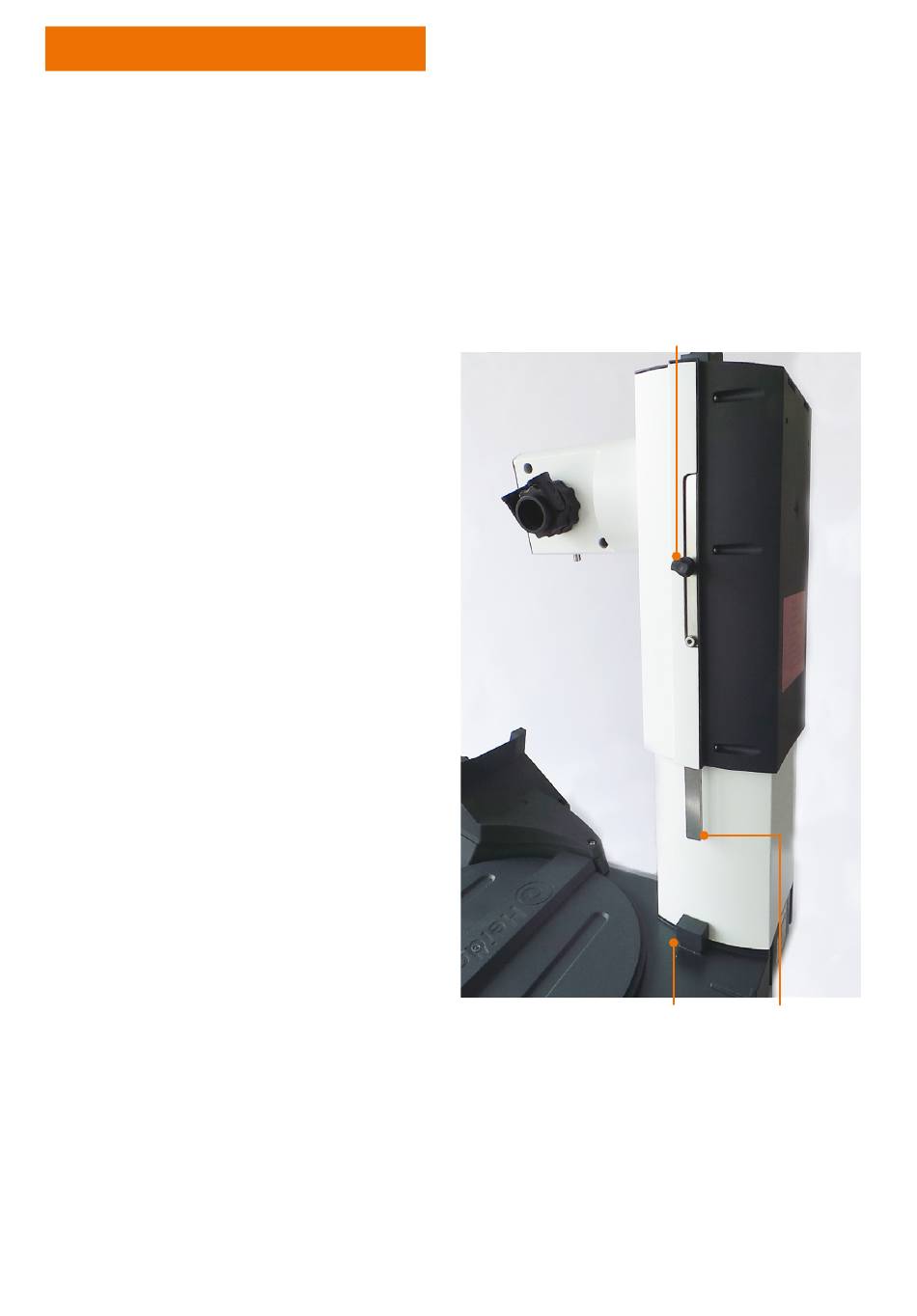

Fixierschraube
Liftanschlag
38
Anschlagband
