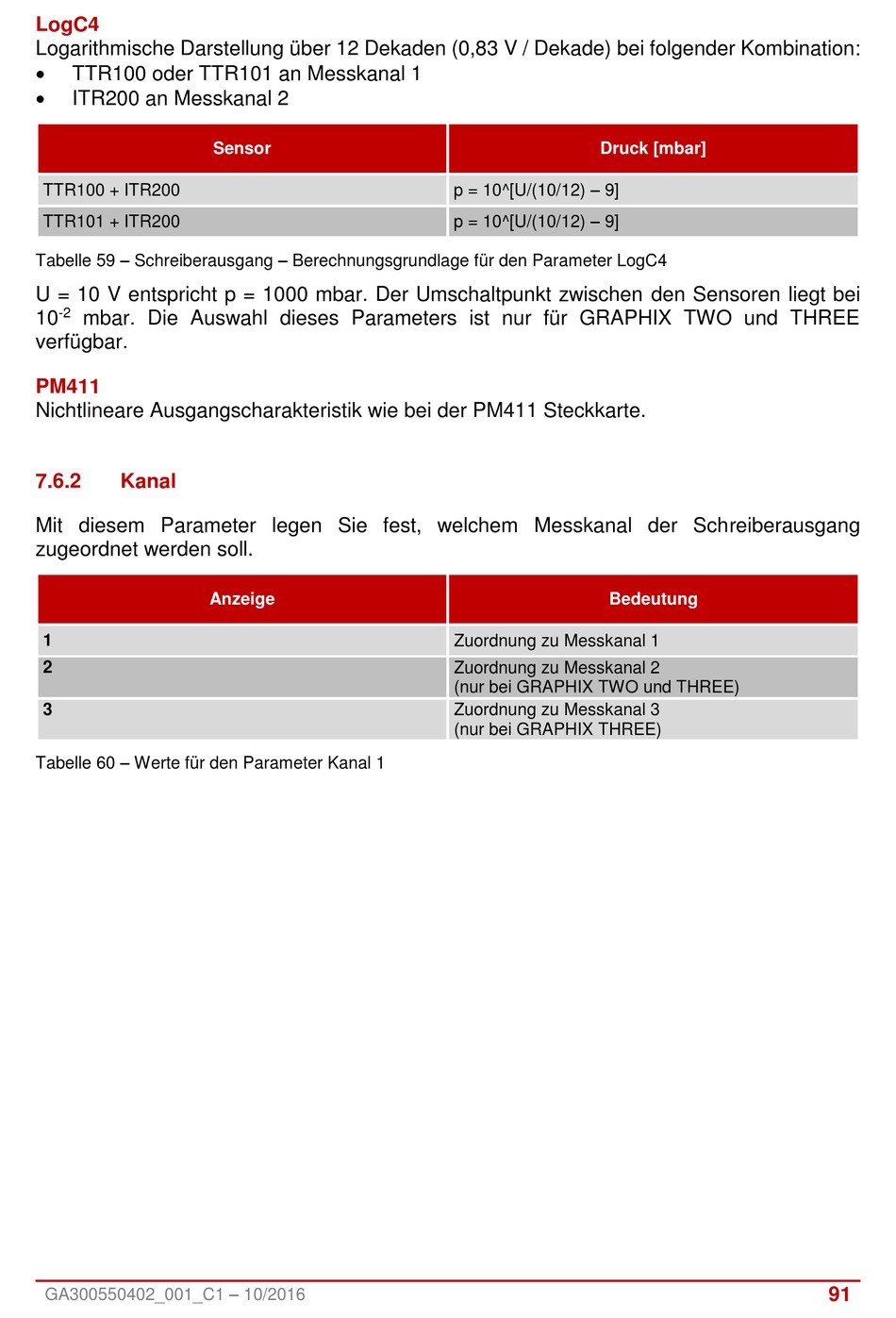

LogC4
Logarithmische Darstellung über 12 Dekaden (0,83 V / Dekade) bei folgender Kombination:
TTR100 oder TTR101 an Messkanal 1
ITR200 an Messkanal 2
TTR100 + ITR200
TTR101 + ITR200
Tabelle 59 – Schreiberausgang – Berechnungsgrundlage für den Parameter LogC4
U = 10 V entspricht p = 1000 mbar. Der Umschaltpunkt zwischen den Sensoren liegt bei
-2
10
mbar. Die Auswahl dieses Parameters ist nur für GRAPHIX TWO und THREE
verfügbar.
PM411
Nichtlineare Ausgangscharakteristik wie bei der PM411 Steckkarte.
7.6.2
Kanal
Mit diesem Parameter legen Sie fest, welchem Messkanal der Schreiberausgang
zugeordnet werden soll.
1
2
3
Tabelle 60 – Werte für den Parameter Kanal 1
GA300550402_001_C1 – 10/2016
Sensor
Anzeige
Druck [mbar]
p = 10^[U/(10/12) – 9]
p = 10^[U/(10/12) – 9]
Bedeutung
Zuordnung zu Messkanal 1
Zuordnung zu Messkanal 2
(nur bei GRAPHIX TWO und THREE)
Zuordnung zu Messkanal 3
(nur bei GRAPHIX THREE)
91
