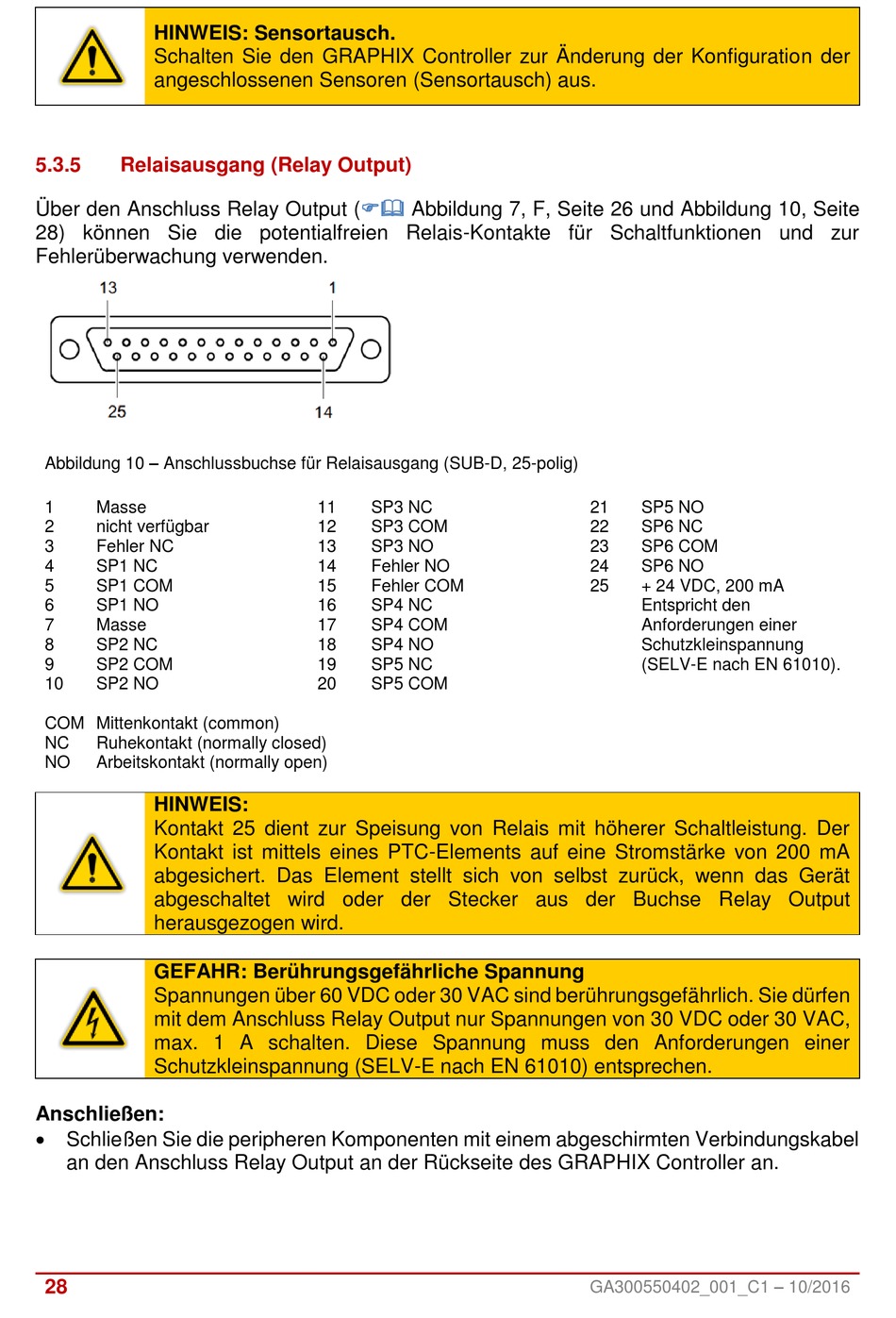

Relaisausgang (Relay Output); Abbildung 10 - Anschlussbuchse Für Relaisausgang (Sub-D, 25-Polig) - LEYBOLD GRAPHIX ONE Gebrauchsanleitung

HINWEIS: Sensortausch.
Schalten Sie den GRAPHIX Controller zur Änderung der Konfiguration der
angeschlossenen Sensoren (Sensortausch) aus.
5.3.5

Relaisausgang (Relay Output)

Über den Anschluss Relay Output
28) können Sie die potentialfreien Relais-Kontakte für Schaltfunktionen und zur
Fehlerüberwachung verwenden.
Abbildung 10 – Anschlussbuchse für Relaisausgang (SUB-D, 25-polig)
1 Masse
2 nicht verfügbar
3 Fehler NC
4 SP1 NC
5 SP1 COM
6 SP1 NO
7 Masse
8 SP2 NC
9 SP2 COM
10 SP2 NO
COM Mittenkontakt (common)
NC Ruhekontakt (normally closed)
NO Arbeitskontakt (normally open)
HINWEIS:
Kontakt 25 dient zur Speisung von Relais mit höherer Schaltleistung. Der
Kontakt ist mittels eines PTC-Elements auf eine Stromstärke von 200 mA
abgesichert. Das Element stellt sich von selbst zurück, wenn das Gerät
abgeschaltet wird oder der Stecker aus der Buchse Relay Output
herausgezogen wird.
GEFAHR: Berührungsgefährliche Spannung
Spannungen über 60 VDC oder 30 VAC sind berührungsgefährlich. Sie dürfen
mit dem Anschluss Relay Output nur Spannungen von 30 VDC oder 30 VAC,
max. 1 A schalten. Diese Spannung muss den Anforderungen einer
Schutzkleinspannung (SELV-E nach EN 61010) entsprechen.
Anschließen:
 Schließen Sie die peripheren Komponenten mit einem abgeschirmten Verbindungskabel
an den Anschluss Relay Output an der Rückseite des GRAPHIX Controller an.
28
( Abbildung 7, F, Seite 26 und Abbildung 10, Seite
11 SP3 NC
12 SP3 COM
13 SP3 NO
14 Fehler NO
15 Fehler COM
16 SP4 NC
17 SP4 COM
18 SP4 NO
19 SP5 NC
20 SP5 COM
21 SP5 NO
22 SP6 NC
23 SP6 COM
24 SP6 NO
25 + 24 VDC, 200 mA
Entspricht den
Anforderungen einer
Schutzkleinspannung
(SELV-E nach EN 61010).
GA300550402_001_C1 – 10/2016
