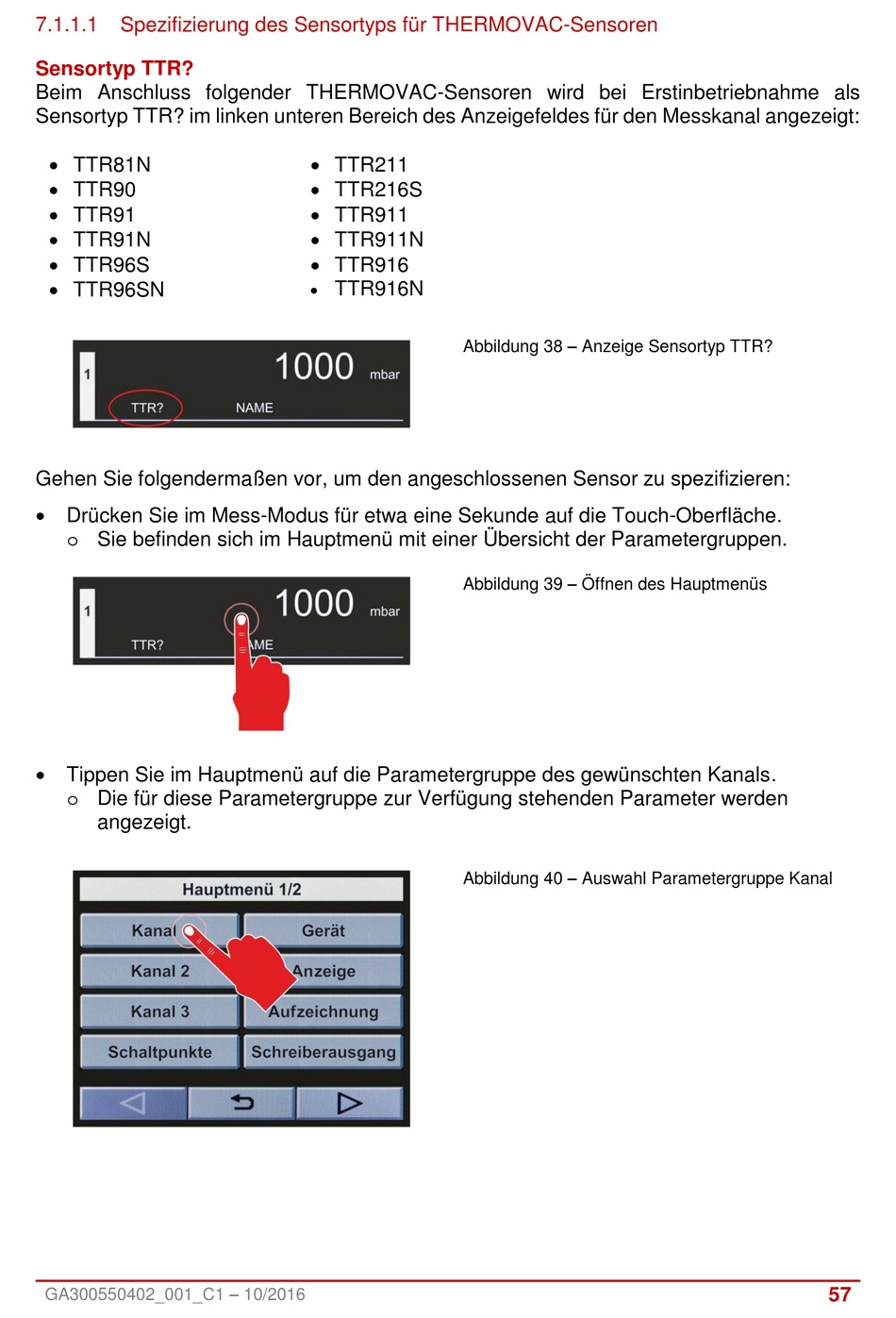

7.1.1.1 Spezifizierung des Sensortyps für THERMOVAC-Sensoren
Sensortyp TTR?
Beim Anschluss folgender THERMOVAC-Sensoren wird bei Erstinbetriebnahme als
Sensortyp TTR? im linken unteren Bereich des Anzeigefeldes für den Messkanal angezeigt:
 TTR81N
 TTR90
 TTR91
 TTR91N
 TTR96S
 TTR96SN
Gehen Sie folgendermaßen vor, um den angeschlossenen Sensor zu spezifizieren:
 Drücken Sie im Mess-Modus für etwa eine Sekunde auf die Touch-Oberfläche.
o Sie befinden sich im Hauptmenü mit einer Übersicht der Parametergruppen.
 Tippen Sie im Hauptmenü auf die Parametergruppe des gewünschten Kanals.
o Die für diese Parametergruppe zur Verfügung stehenden Parameter werden
angezeigt.
GA300550402_001_C1 – 10/2016
 TTR211
 TTR216S
 TTR911
 TTR911N
 TTR916

TTR916N
Abbildung 38 – Anzeige Sensortyp TTR?
Abbildung 39 – Öffnen des Hauptmenüs
Abbildung 40 – Auswahl Parametergruppe Kanal
57
