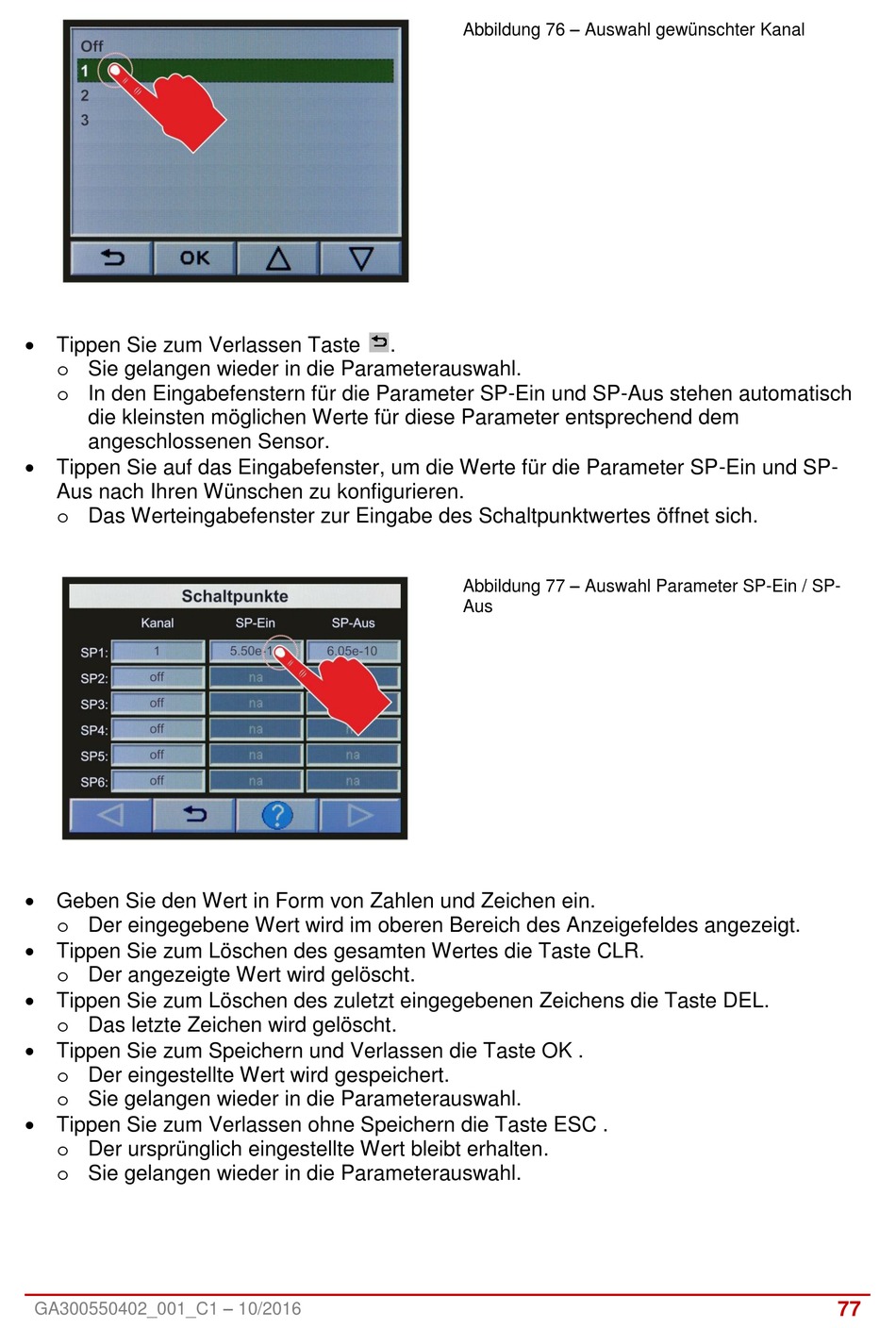

Abbildung 76 - Auswahl Gewünschter Kanal; Abbildung 77 - Auswahl Parameter Sp-Ein / Sp-Aus - LEYBOLD GRAPHIX ONE Gebrauchsanleitung

 Tippen Sie zum Verlassen Taste
o Sie gelangen wieder in die Parameterauswahl.
o In den Eingabefenstern für die Parameter SP-Ein und SP-Aus stehen automatisch
die kleinsten möglichen Werte für diese Parameter entsprechend dem
angeschlossenen Sensor.
 Tippen Sie auf das Eingabefenster, um die Werte für die Parameter SP-Ein und SP-
Aus nach Ihren Wünschen zu konfigurieren.
o Das Werteingabefenster zur Eingabe des Schaltpunktwertes öffnet sich.
 Geben Sie den Wert in Form von Zahlen und Zeichen ein.
o Der eingegebene Wert wird im oberen Bereich des Anzeigefeldes angezeigt.
 Tippen Sie zum Löschen des gesamten Wertes die Taste CLR.
o Der angezeigte Wert wird gelöscht.
 Tippen Sie zum Löschen des zuletzt eingegebenen Zeichens die Taste DEL.
o Das letzte Zeichen wird gelöscht.
 Tippen Sie zum Speichern und Verlassen die Taste OK .
o Der eingestellte Wert wird gespeichert.
o Sie gelangen wieder in die Parameterauswahl.
 Tippen Sie zum Verlassen ohne Speichern die Taste ESC .
o Der ursprünglich eingestellte Wert bleibt erhalten.
o Sie gelangen wieder in die Parameterauswahl.
GA300550402_001_C1 – 10/2016
Abbildung 76 – Auswahl gewünschter Kanal
.
Abbildung 77 – Auswahl Parameter SP-Ein / SP-
Aus
77
