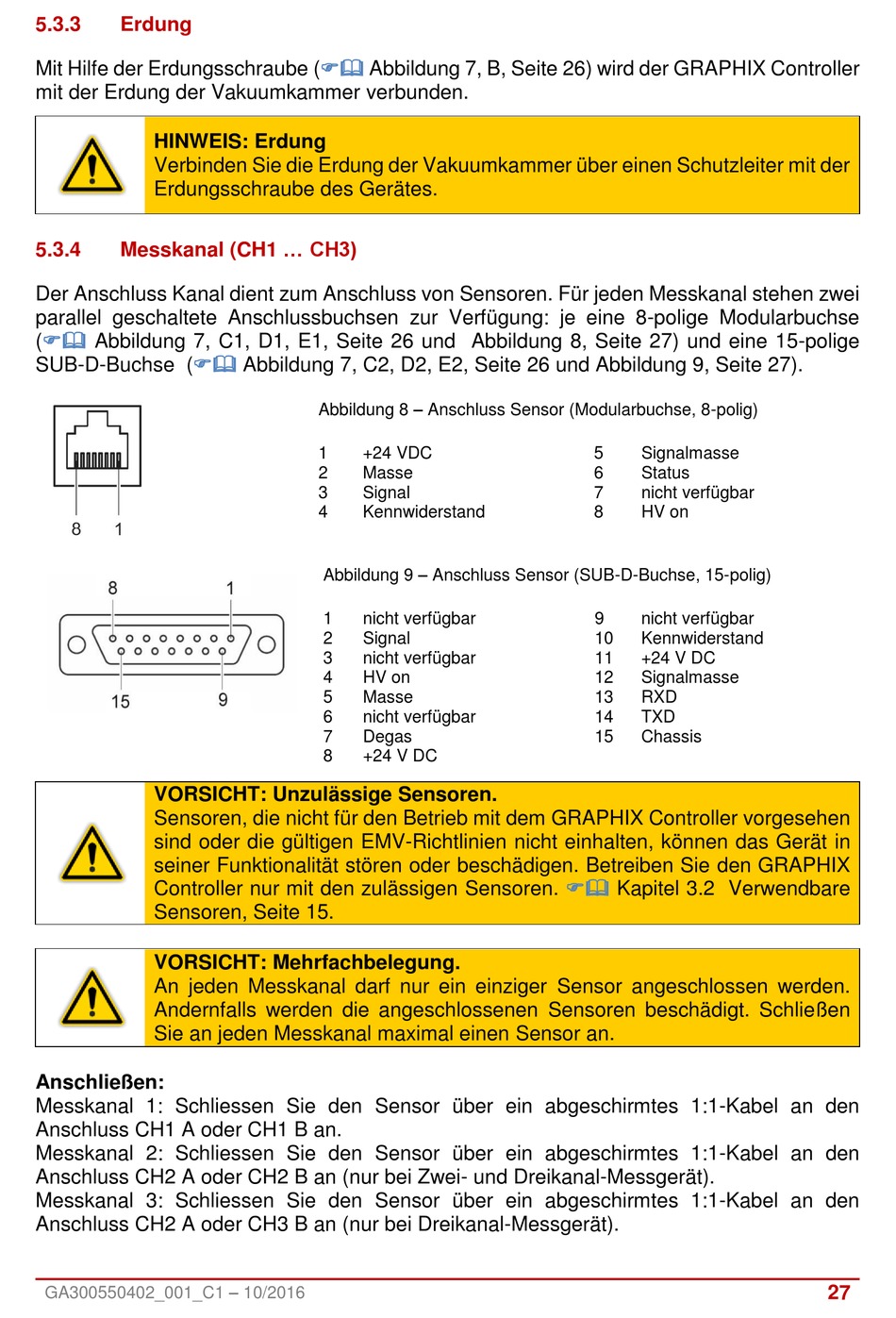

5.3.3

Erdung

Mit Hilfe der Erdungsschraube
mit der Erdung der Vakuumkammer verbunden.
HINWEIS: Erdung
Verbinden Sie die Erdung der Vakuumkammer über einen Schutzleiter mit der
Erdungsschraube des Gerätes.
Messkanal (CH1 ... CH3)
5.3.4
Der Anschluss Kanal dient zum Anschluss von Sensoren. Für jeden Messkanal stehen zwei
parallel geschaltete Anschlussbuchsen zur Verfügung: je eine 8-polige Modularbuchse
(
Abbildung 7, C1, D1, E1, Seite 26 und Abbildung 8, Seite 27) und eine 15-polige
SUB-D-Buchse
(
VORSICHT: Unzulässige Sensoren.
Sensoren, die nicht für den Betrieb mit dem GRAPHIX Controller vorgesehen
sind oder die gültigen EMV-Richtlinien nicht einhalten, können das Gerät in
seiner Funktionalität stören oder beschädigen. Betreiben Sie den GRAPHIX
Controller nur mit den zulässigen Sensoren.
Sensoren, Seite 15.
VORSICHT: Mehrfachbelegung.
An jeden Messkanal darf nur ein einziger Sensor angeschlossen werden.
Andernfalls werden die angeschlossenen Sensoren beschädigt. Schließen
Sie an jeden Messkanal maximal einen Sensor an.
Anschließen:
Messkanal 1: Schliessen Sie den Sensor über ein abgeschirmtes 1:1-Kabel an den
Anschluss CH1 A oder CH1 B an.
Messkanal 2: Schliessen Sie den Sensor über ein abgeschirmtes 1:1-Kabel an den
Anschluss CH2 A oder CH2 B an (nur bei Zwei- und Dreikanal-Messgerät).
Messkanal 3: Schliessen Sie den Sensor über ein abgeschirmtes 1:1-Kabel an den
Anschluss CH2 A oder CH3 B an (nur bei Dreikanal-Messgerät).
GA300550402_001_C1 – 10/2016
(
Abbildung 7, B, Seite 26) wird der GRAPHIX Controller
Abbildung 7, C2, D2, E2, Seite 26 und Abbildung 9, Seite 27).
Abbildung 8 – Anschluss Sensor (Modularbuchse, 8-polig)
1
+24 VDC
2
Masse
3
Signal
4
Kennwiderstand
Abbildung 9 – Anschluss Sensor (SUB-D-Buchse, 15-polig)
1
nicht verfügbar
2
Signal
3
nicht verfügbar
4
HV on
5
Masse
6
nicht verfügbar
7
Degas
8
+24 V DC
5
Signalmasse
6
Status
7
nicht verfügbar
8
HV on
9
nicht verfügbar
10
Kennwiderstand
11
+24 V DC
12
Signalmasse
13
RXD
14
TXD
15
Chassis

Kapitel 3.2 Verwendbare
27
