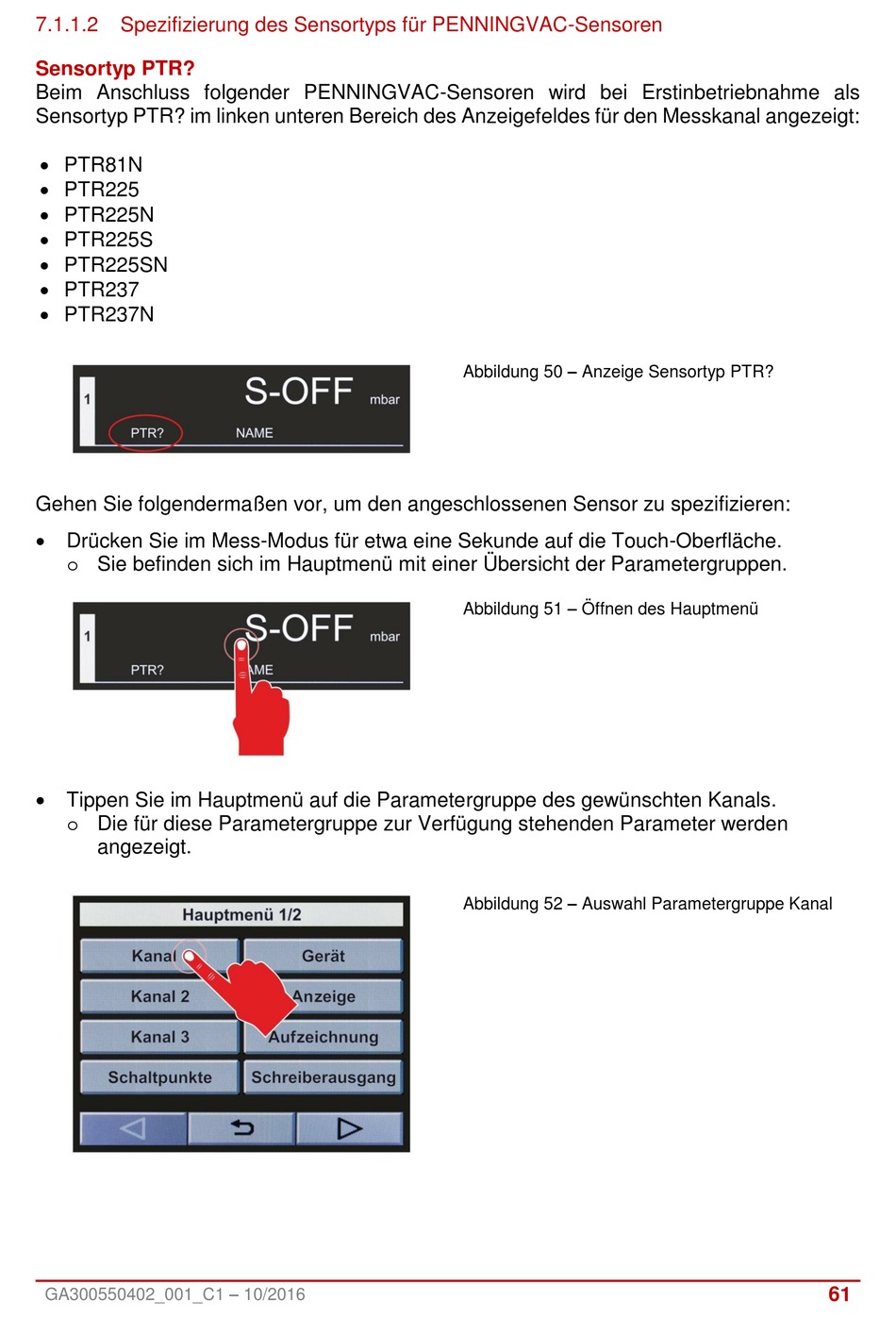

7.1.1.2 Spezifizierung des Sensortyps für PENNINGVAC-Sensoren
Sensortyp PTR?
Beim Anschluss folgender PENNINGVAC-Sensoren wird bei Erstinbetriebnahme als
Sensortyp PTR? im linken unteren Bereich des Anzeigefeldes für den Messkanal angezeigt:
 PTR81N
 PTR225
 PTR225N
 PTR225S
 PTR225SN
 PTR237
 PTR237N
Gehen Sie folgendermaßen vor, um den angeschlossenen Sensor zu spezifizieren:
 Drücken Sie im Mess-Modus für etwa eine Sekunde auf die Touch-Oberfläche.
o Sie befinden sich im Hauptmenü mit einer Übersicht der Parametergruppen.
 Tippen Sie im Hauptmenü auf die Parametergruppe des gewünschten Kanals.
o Die für diese Parametergruppe zur Verfügung stehenden Parameter werden
angezeigt.
GA300550402_001_C1 – 10/2016
Abbildung 50 – Anzeige Sensortyp PTR?
Abbildung 51 – Öffnen des Hauptmenü
Abbildung 52 – Auswahl Parametergruppe Kanal
61
