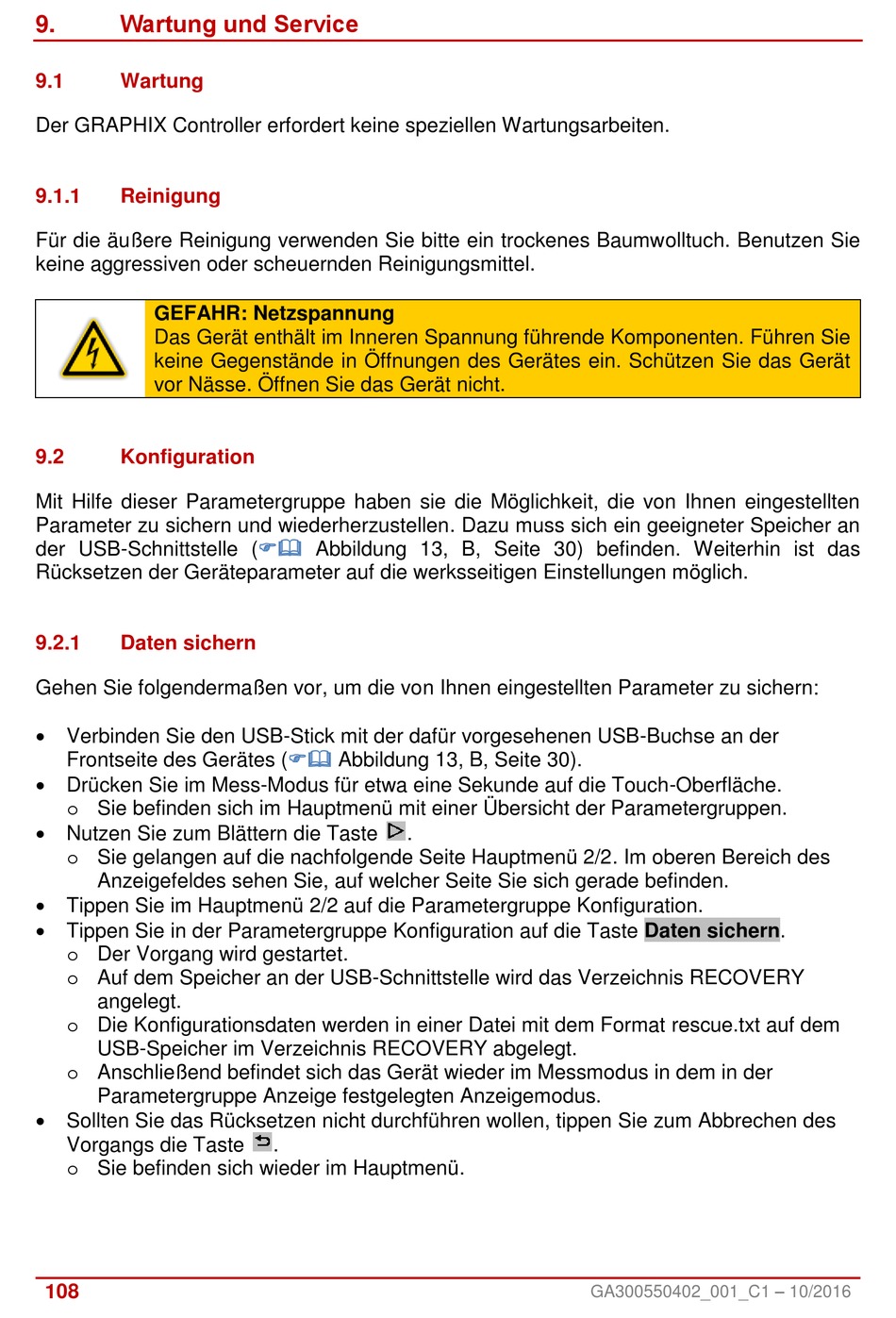

Wartung und Service
9.
9.1
Wartung
Der GRAPHIX Controller erfordert keine speziellen Wartungsarbeiten.
9.1.1
Reinigung
Für die äußere Reinigung verwenden Sie bitte ein trockenes Baumwolltuch. Benutzen Sie
keine aggressiven oder scheuernden Reinigungsmittel.
GEFAHR: Netzspannung
Das Gerät enthält im Inneren Spannung führende Komponenten. Führen Sie
keine Gegenstände in Öffnungen des Gerätes ein. Schützen Sie das Gerät
vor Nässe. Öffnen Sie das Gerät nicht.
9.2
Konfiguration
Mit Hilfe dieser Parametergruppe haben sie die Möglichkeit, die von Ihnen eingestellten
Parameter zu sichern und wiederherzustellen. Dazu muss sich ein geeigneter Speicher an
der USB-Schnittstelle
Rücksetzen der Geräteparameter auf die werksseitigen Einstellungen möglich.
9.2.1
Daten sichern
Gehen Sie folgendermaßen vor, um die von Ihnen eingestellten Parameter zu sichern:
Verbinden Sie den USB-Stick mit der dafür vorgesehenen USB-Buchse an der
Frontseite des Gerätes
Drücken Sie im Mess-Modus für etwa eine Sekunde auf die Touch-Oberfläche.
o Sie befinden sich im Hauptmenü mit einer Übersicht der Parametergruppen.
Nutzen Sie zum Blättern die Taste
o Sie gelangen auf die nachfolgende Seite Hauptmenü 2/2. Im oberen Bereich des
Anzeigefeldes sehen Sie, auf welcher Seite Sie sich gerade befinden.
Tippen Sie im Hauptmenü 2/2 auf die Parametergruppe Konfiguration.
Tippen Sie in der Parametergruppe Konfiguration auf die Taste Daten sichern.
o Der Vorgang wird gestartet.
o Auf dem Speicher an der USB-Schnittstelle wird das Verzeichnis RECOVERY
angelegt.
o Die Konfigurationsdaten werden in einer Datei mit dem Format rescue.txt auf dem
USB-Speicher im Verzeichnis RECOVERY abgelegt.
o Anschließend befindet sich das Gerät wieder im Messmodus in dem in der
Parametergruppe Anzeige festgelegten Anzeigemodus.
Sollten Sie das Rücksetzen nicht durchführen wollen, tippen Sie zum Abbrechen des
Vorgangs die Taste
o Sie befinden sich wieder im Hauptmenü.
108
(
Abbildung 13, B, Seite 30) befinden. Weiterhin ist das
(
Abbildung 13, B, Seite 30).
.
.
GA300550402_001_C1 – 10/2016
