Bedienung
6.
6.1
Frontplatte

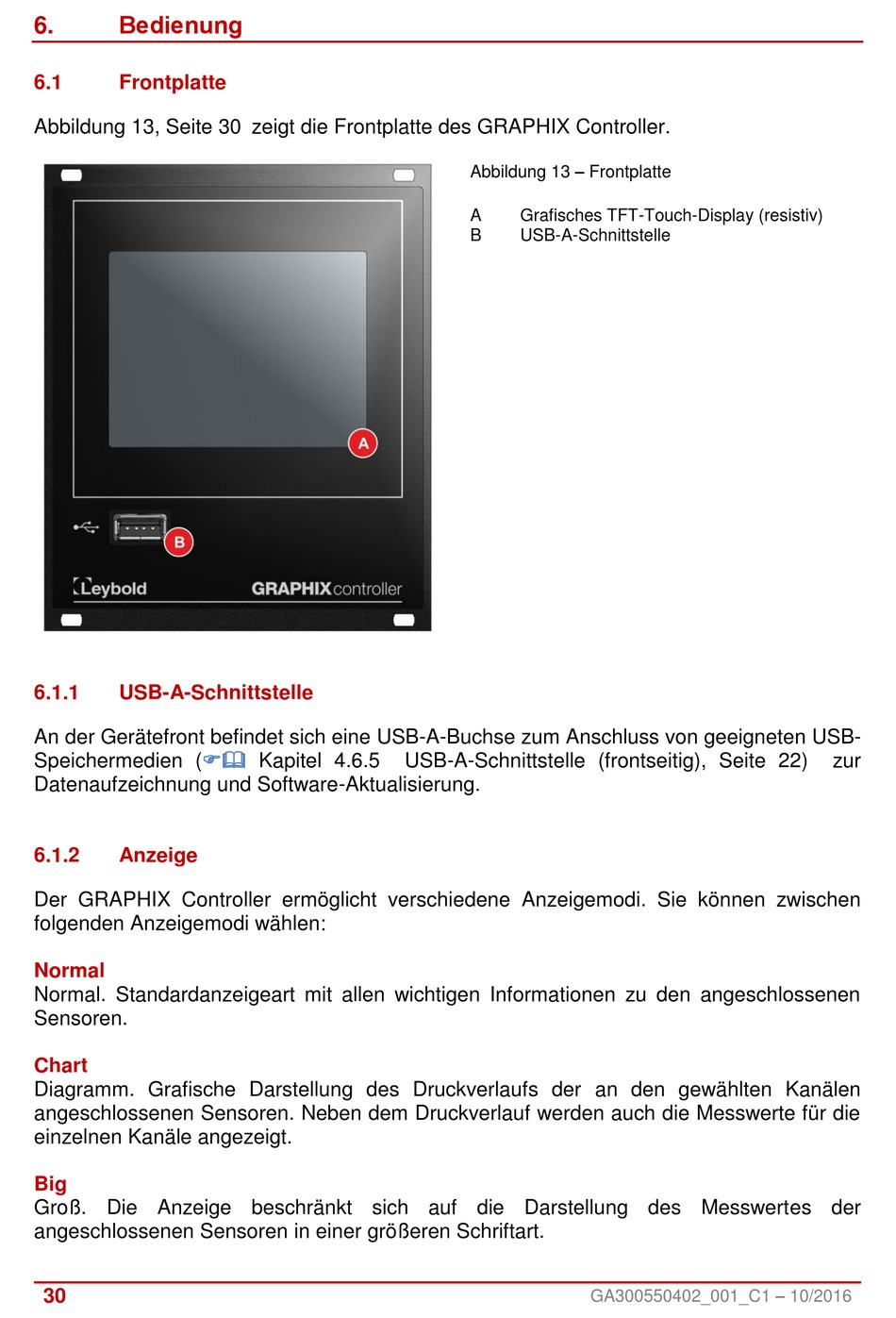

Abbildung 13, Seite 30 zeigt die Frontplatte des GRAPHIX Controller.
6.1.1
USB-A-Schnittstelle
An der Gerätefront befindet sich eine USB-A-Buchse zum Anschluss von geeigneten USB-
Speichermedien
(
Datenaufzeichnung und Software-Aktualisierung.
6.1.2
Anzeige
Der GRAPHIX Controller ermöglicht verschiedene Anzeigemodi. Sie können zwischen
folgenden Anzeigemodi wählen:
Normal
Normal. Standardanzeigeart mit allen wichtigen Informationen zu den angeschlossenen
Sensoren.
Chart
Diagramm. Grafische Darstellung des Druckverlaufs der an den gewählten Kanälen
angeschlossenen Sensoren. Neben dem Druckverlauf werden auch die Messwerte für die
einzelnen Kanäle angezeigt.
Big
Groß. Die Anzeige beschränkt sich auf die Darstellung des Messwertes der
angeschlossenen Sensoren in einer größeren Schriftart.
30
Kapitel 4.6.5
USB-A-Schnittstelle (frontseitig), Seite 22)
Abbildung 13 – Frontplatte
A
Grafisches TFT-Touch-Display (resistiv)
B
USB-A-Schnittstelle
GA300550402_001_C1 – 10/2016
