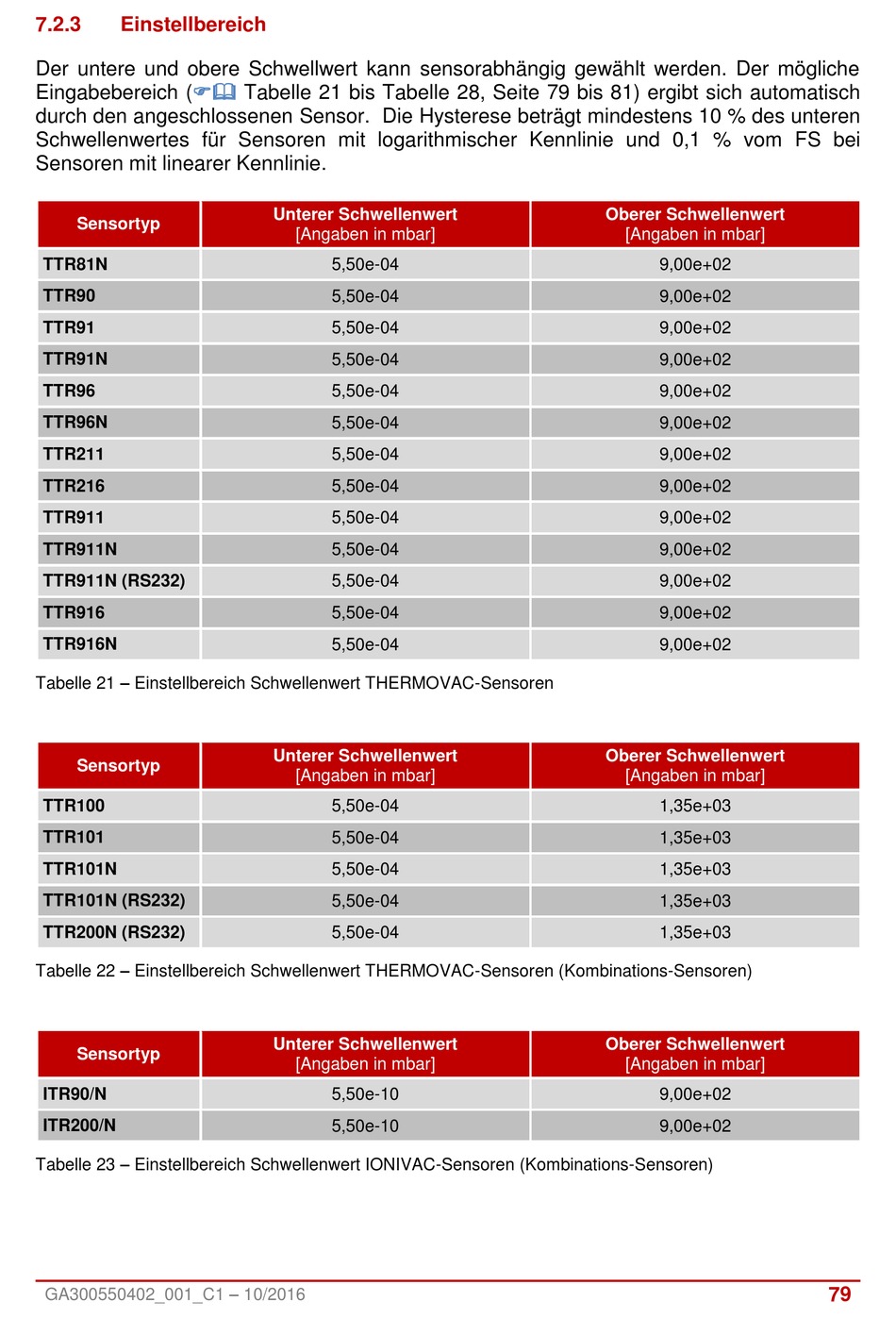

7.2.3

Einstellbereich

Der untere und obere Schwellwert kann sensorabhängig gewählt werden. Der mögliche
Eingabebereich (
durch den angeschlossenen Sensor. Die Hysterese beträgt mindestens 10 % des unteren
Schwellenwertes für Sensoren mit logarithmischer Kennlinie und 0,1 % vom FS bei
Sensoren mit linearer Kennlinie.
Sensortyp
TTR81N
TTR90
TTR91
TTR91N
TTR96
TTR96N
TTR211
TTR216
TTR911
TTR911N
TTR911N (RS232)
TTR916
TTR916N
Tabelle 21 – Einstellbereich Schwellenwert THERMOVAC-Sensoren
Sensortyp
TTR100
TTR101
TTR101N
TTR101N (RS232)
TTR200N (RS232)
Tabelle 22 – Einstellbereich Schwellenwert THERMOVAC-Sensoren (Kombinations-Sensoren)
Sensortyp
ITR90/N
ITR200/N
Tabelle 23 – Einstellbereich Schwellenwert IONIVAC-Sensoren (Kombinations-Sensoren)
GA300550402_001_C1 – 10/2016
Tabelle 21 bis Tabelle 28, Seite 79 bis 81) ergibt sich automatisch
Unterer Schwellenwert
[Angaben in mbar]
5,50e-04
5,50e-04
5,50e-04
5,50e-04
5,50e-04
5,50e-04
5,50e-04
5,50e-04
5,50e-04
5,50e-04
5,50e-04
5,50e-04
5,50e-04
Unterer Schwellenwert
[Angaben in mbar]
5,50e-04
5,50e-04
5,50e-04
5,50e-04
5,50e-04
Unterer Schwellenwert
[Angaben in mbar]
5,50e-10
5,50e-10
Oberer Schwellenwert
[Angaben in mbar]
9,00e+02
9,00e+02
9,00e+02
9,00e+02
9,00e+02
9,00e+02
9,00e+02
9,00e+02
9,00e+02
9,00e+02
9,00e+02
9,00e+02
9,00e+02
Oberer Schwellenwert
[Angaben in mbar]
1,35e+03
1,35e+03
1,35e+03
1,35e+03
1,35e+03
Oberer Schwellenwert
[Angaben in mbar]
9,00e+02
9,00e+02
79
