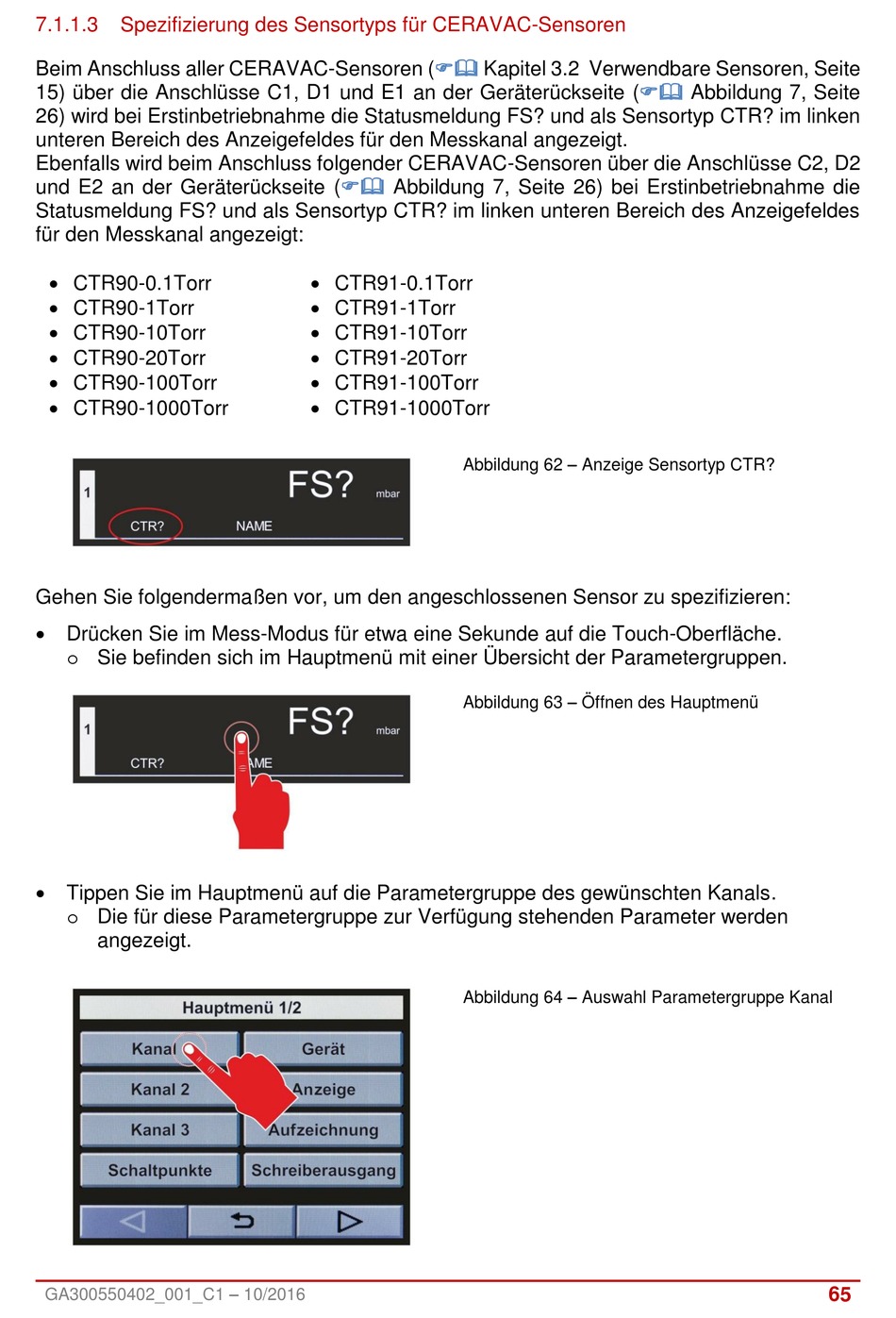

7.1.1.3 Spezifizierung des Sensortyps für CERAVAC-Sensoren
Beim Anschluss aller CERAVAC-Sensoren
15) über die Anschlüsse C1, D1 und E1 an der Geräterückseite
26) wird bei Erstinbetriebnahme die Statusmeldung FS? und als Sensortyp CTR? im linken
unteren Bereich des Anzeigefeldes für den Messkanal angezeigt.
Ebenfalls wird beim Anschluss folgender CERAVAC-Sensoren über die Anschlüsse C2, D2
und E2 an der Geräterückseite
Statusmeldung FS? und als Sensortyp CTR? im linken unteren Bereich des Anzeigefeldes
für den Messkanal angezeigt:
 CTR90-0.1Torr
 CTR90-1Torr
 CTR90-10Torr
 CTR90-20Torr
 CTR90-100Torr
 CTR90-1000Torr
Gehen Sie folgendermaßen vor, um den angeschlossenen Sensor zu spezifizieren:
 Drücken Sie im Mess-Modus für etwa eine Sekunde auf die Touch-Oberfläche.
o Sie befinden sich im Hauptmenü mit einer Übersicht der Parametergruppen.
 Tippen Sie im Hauptmenü auf die Parametergruppe des gewünschten Kanals.
o Die für diese Parametergruppe zur Verfügung stehenden Parameter werden
angezeigt.
GA300550402_001_C1 – 10/2016
(
( Abbildung 7, Seite 26) bei Erstinbetriebnahme die
 CTR91-0.1Torr
 CTR91-1Torr
 CTR91-10Torr
 CTR91-20Torr
 CTR91-100Torr
 CTR91-1000Torr
Abbildung 62 – Anzeige Sensortyp CTR?
Abbildung 63 – Öffnen des Hauptmenü
Abbildung 64 – Auswahl Parametergruppe Kanal
Kapitel 3.2 Verwendbare Sensoren, Seite
( Abbildung 7, Seite
65
