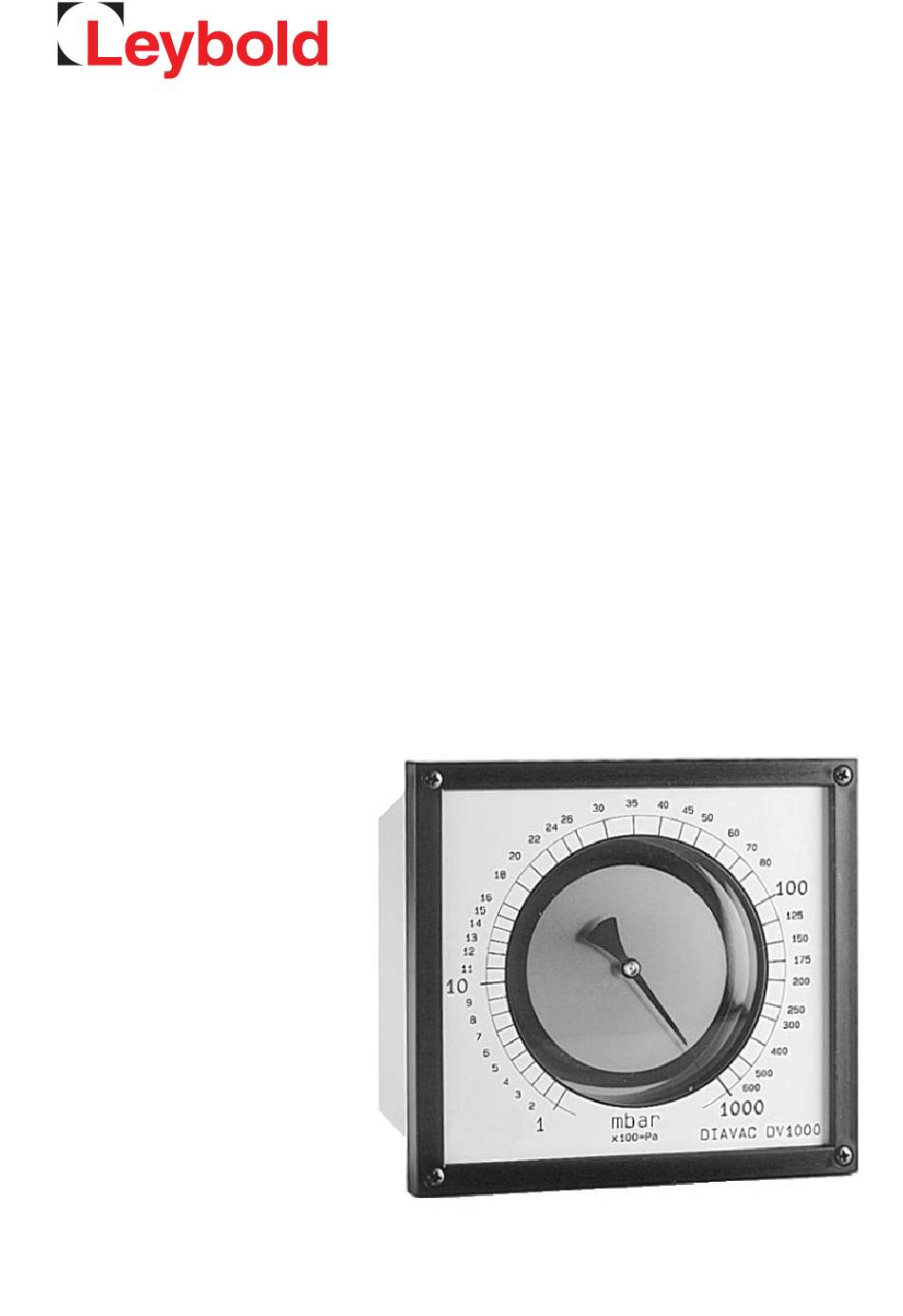

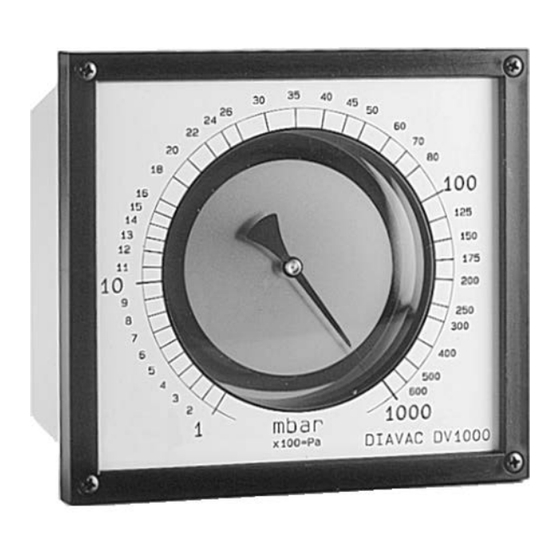

- Seite 1 DIAVAC DV 1000 Gebrauchsanleitung GA09102_001_C0 Kat.-Nummer 160 67, 896 06...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Sicherheits-Hinweise Beschreibung Aufbau und Funktion Lieferumfang Technische Daten Bestelldaten Installation Bestimmungsgemäßer Gebrauch Auspacken und prüfen Anschluss an die Vakuumapparatur Wartung Service bei Leybold Sinterfilter Messkammer Demontage Montage und Justierung Verschleiß- und Originalteile GA09102_001_C0 - 11/2016 - © Leybold... -
Seite 3: Wichtige Sicherheits-Hinweise
Installation und Inbetrieb nahme sorgfältig lesen und befolgen, um so von Anfang an ein optimales und sicheres Arbeiten zu gewährleisten. Die DIAVAC von Leybold gewährleisten bei richtigem Einsatz und Beach tung der in dieser Gebrauchs anleitung enthaltenen Anweisungen einen sicheren und ordnungs- gemäßen Betrieb. -
Seite 4: Beschreibung
Membrane. Die druckabhängige Wegänderung der Membrane wird dabei über ein Hebelsystem auf einen Zeiger übertragen. Jedes DIAVAC ist individuell skaliert. Das DIAVAC DV 1000 enthält eine mittels Laser geschweißte Edelstahlmembrane (Werkstoff Nr. 1.4310). Alle Ausführungen haben einen abnehmbaren Messflansch aus Edelstahl (1.4301) mit Anschlussflansch DN 40 KF. -
Seite 5: Technische Daten
DN 40 KF Skalenlänge 270 mm Messvolumen ca. 130 cm Abmessungen (BxHxT) 180 x 166 x 100 mm Gewicht 2,7 kg Bestelldaten Kat.-Nr. DIAVAC DV 1000, mbar 160 67 DIAVAC DV 1000, Torr 896 06 GA09102_001_C0 - 11/2016 - © Leybold... -
Seite 6: Installation
Schrauben austauschen. Beim Anschluss kann zum Schutz des Gerätes der zum Lieferumfang gehörende Zentrierring mit Sinterfilter und Durchlassreduzierung verwendet werden. Vorteil: das Gerät wird gegen Staub geschützt und ein erhöhter Verschleiß durch eventuelle Druckstöße vermieden. GA09102_001_C0 - 11/2016 - © Leybold... - Seite 7 In Gegenwart kondensierbarer Gase sollte das Gerät nach hinten geneigt (ca. 50 ° aus der Senkrechten) einge- baut werden. Kondensate können so aus dem Gerät ins Vakuumsystem ablaufen. Die Kalibrierung des DIAVAC wird dadurch nicht beeinträchtigt. GA09102_001_C0 - 11/2016 - © Leybold...
-
Seite 8: Installation / Wartung
Befestigen Sie das Formular am Gerät oder legen Sie es bei. Diese Erklärung über Kontaminierung ist erforderlich zur Erfüllung gesetzlicherAuflagen und zum Schutz unserer Mitarbeiter. Geräte ohne Erklärung über Kontaminierung müssen wir an den Absender zurückschicken. GA09102_001_C0 - 11/2016 - © Leybold... -
Seite 9: Sinterfilter
Die 4 Frontrahmen-Schrauben (2/1) lösen, Frontrahmen, Schutzscheibe und Skala entfernen. Gerät mit der Glasglocke nach unten auf eine wei- che Unterlage, z. B. Schaumgummi legen, die 4 Gehäuseschrauben (2/2) lösen und die Kunststoffhaube (2/5) entfernen. GA09102_001_C0 - 11/2016 - © Leybold... -
Seite 10: Wartung / Verschleißteile
Das Kunststoffgehäuse (2/5) vor dem endgültigen Anziehen der Befestigungsschrauben (2/2) so fixieren, dass die Kalibriermarken (2/3) in Deckung kommen. Verschleiß- und Originalteile Best.-Nr. Ersatzsinterfilter mit Zentrierring 231 93 515 Ersatzgehäuse komplett, incl. Gehäuse, Rahmen und Frontscheibe 240 000 GA09102_001_C0 - 11/2016 - © Leybold... - Seite 11 Schadenersatzansprüchen Dritter freizustellen. Uns ist bekannt, daß wir unabhängig von dieser Erklärung gegenüber Dritten – wozu insbesondere die mit der Handhabung/Reparatur des Produktes betrauten Mitarbeiter des Auftragnehmers gehören – direkt haften. Name der autorisierten Person (in Druckbuchstaben): Datum Unterschrift Firmenstempel 17200001_001_C0 © Leybold GmbH GA09102_001_C0 - 11/2016 - © Leybold...
-
