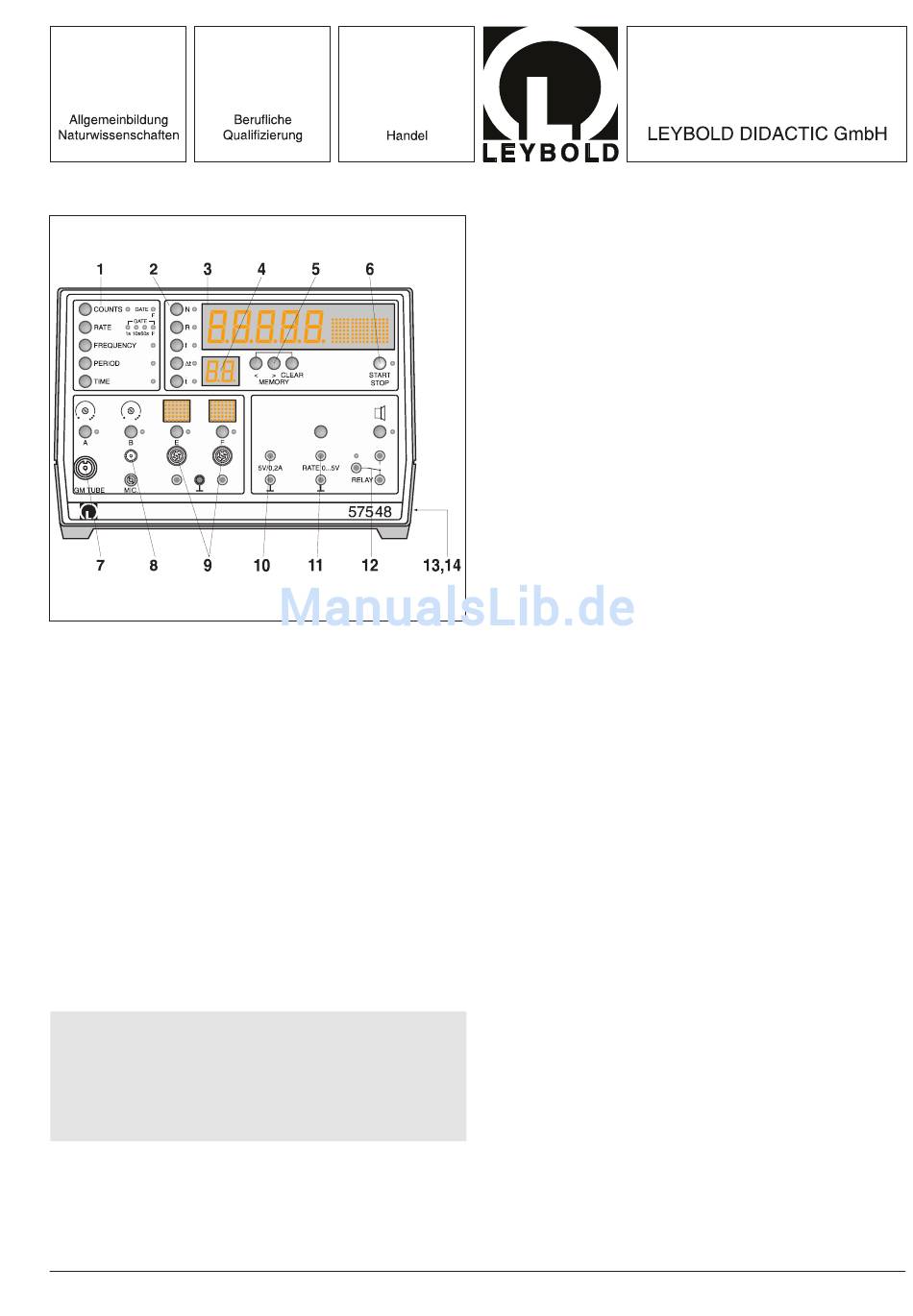

LEYBOLD 575 48 Gebrauchsanweisung

9/98-V5-Hund-
Der Digitalzähler ist für den Einsatz in Vorlesungen, im Demon-
strationsunterricht und in Praktika konzipiert. Alle Einstellungen
erfolgen in Form von Tastern, deren zugeordnete LEDs die ak-
tuelle Einstellung anzeigen. Damit ist höchste Transparenz der
Betriebsart gewährleistet und ein Arbeiten ohne wiederholtes
Studium der Gebrauchsanweisung möglich.
Im Gerät werden bis zu 2000 Meßwerte gespeichert. Sie kön-
nen nach einer Messung einzeln abgerufen werden oder über
die serielle Schnittstelle (RS232) an der Rückseite des Geräts
zu einem Computer übertragen werden. Die dafür erforderliche
Software liegt dem Gerät bei.
Sicherheitshinweis
Die Funktion des Digitalzählers kann durch statische Elektri-
zität oder Spannungsspitzen auf der Netzzuleitung beein-
trächtigt werden.
Gegebenenfalls ist für elektrostatische Entladung der Umge-
bung zu sorgen oder ein Netzfilter zu verwenden.
Gebrauchsanweisung 575 48

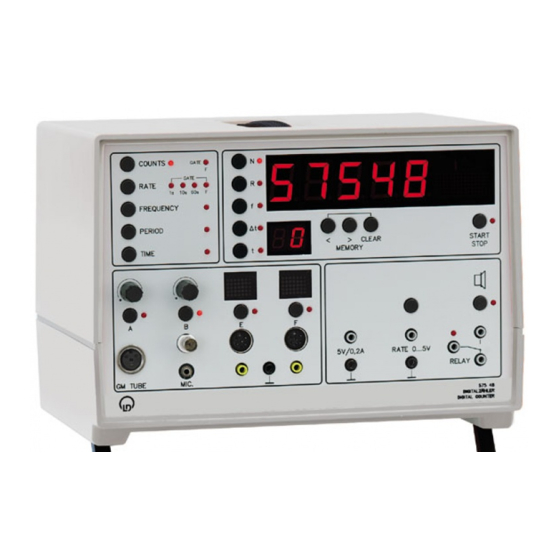

Digitalzähler (575 48)
1 Beschreibung, technische Daten
• 5-stellige 25-mm hohe Ziffernanzeige (plus Anzeigefeld für
Einheiten: Imp, 1/s, 1/min, Hz, kHz, rpm, s, ms)
• 2-stelliger 12-mm hoher Speicherzähler
• 2 Anzeigefelder für Flankenwahl und Betriebsart
• Zählrohrdirektanschluß mit einstellbarer Hochspannung (0 -
640 V)
• BNC-Eingang (1 MΩ) für Raten-, Frequenz- oder Perioden-
dauermessungen (Frequenz bis 2 MHz) mit einstellbarer Trig-
gerschwelle (0,1 - 5 V) und wählbarer Kopplung (DC oder AC)
• Mikrofoneingang (3,5-mm Klinkenbuchse)
• 2 Lichtschrankeneingänge (auch auf 4-mm-Buchsen) für
gleichzeitige Frequenz-, Periodendauer- oder Zeitmessungen
(Zeitauflösung 1 µs, Flanken wählbar)
• separater Spannungsausgang (5 V / 200 mA)
• Schreiberausgang für Ratenmessungen an Eingang A
• eingebauter Lautsprecher (an- und abschaltbar)
• Relais schaltet synchron zum Start einer Messung um
• Speicher für max. 2000 Meßwerte
• galvanisch getrennte serielle Schnittstelle (RS 232) für Com-
puteranschluß
• Meß- und Auswertungssoftware für Windows 95 und Win-
dows NT (Updates kostenlos über http://www.leybold-didac-
tic.de)
