7.2

Schaltpunkte

In dieser Parametergruppe können Sie die Schaltfunktionen konfigurieren. Der GRAPHIX
Controller verfügt über die folgenden Schaltfunktionsparameter:

SP1-Ein – SP6-Ein

SP1-Aus – SP6-Aus
7.2.1

Grundbegriffe

Schaltfunktionen
Der GRAPHIX Controller enthält insgesamt sechs Schaltfunktionsrelais, welche den
maximal drei Messkanälen frei zugeordnet werden können. Diese Relais schalten in
Abhängigkeit vom gemessenen Druck um. Die Kontakte der Relais sind potentialfrei und
können über den Anschluss Relay Output für Schaltzwecke genutzt werden
5.3.5 Relaisausgang (Relay Output), Seite 28).
Schwellenwerte
Das Schaltverhalten der einzelnen Relais wird durch jeweils zwei Parameter festgelegt: Den
unteren Schwellenwert und den oberen Schwellenwert der Schaltfunktion.
Unterer Schwellenwert SPx-Ein
Der untere Schwellenwert ist für das Einschalten der zugeordneten Schaltfunktion
zuständig. Wenn der untere Schwellenwert unterschritten wird, schaltet das Relais ein. Der
Mittenkontakt des Relais ist dann mit dem Arbeitskontakt verbunden.
Oberer Schwellenwert SPx-Aus
Der obere Schwellenwert ist für das Ausschalten der zugeordneten Schaltfunktion
zuständig. Wenn der obere Schwellenwert überschritten wird, schaltet das Relais aus. Der
Mittenkontakt des Relais ist dann mit dem Ruhekontakt verbunden.
Hysterese
Im Druckbereich zwischen den beiden Schwellenwerten bleibt die vorherige Stellung des
Relais erhalten. In diesem Bereich schaltet das Relais nicht um, und die Stellung des Relais
hängt von der vorherigen Schaltfunktion ab
Der Bereich zwischen dem unteren und dem oberen Schwellenwert erzeugt eine Hysterese
zwischen dem Einschalten und dem Ausschalten des Relais. Die Hysterese verhindert, dass
die Schaltfunktion in rascher Folge ein- und ausschaltet, wenn sich der Druck in
unmittelbarer Nähe eines Schaltpunkts befindet.
GA300550402_001_C1 – 10/2016
( Abbildung 72, Seite 75).

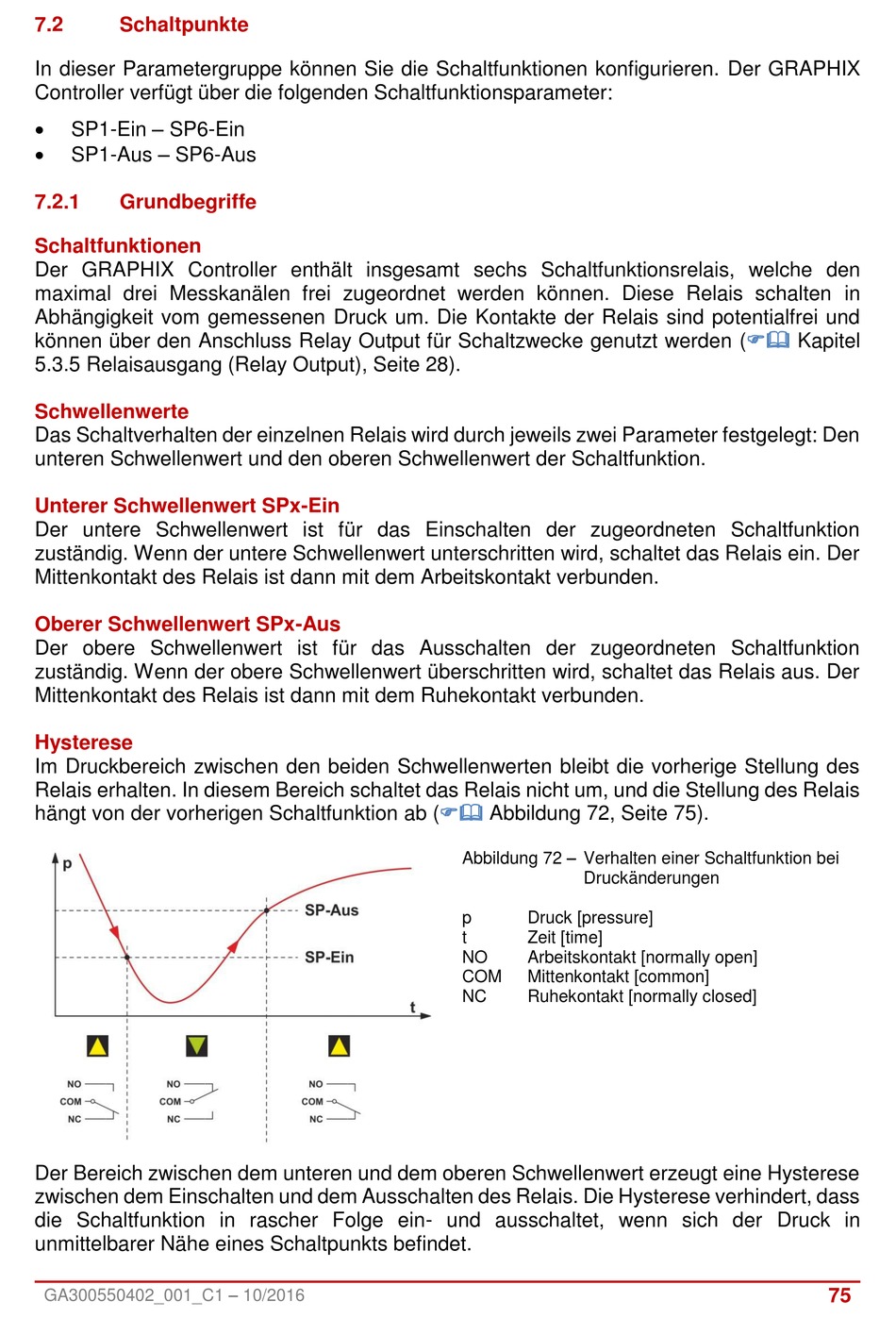

Abbildung 72 – Verhalten einer Schaltfunktion bei
Druckänderungen
p Druck [pressure]
t Zeit [time]
NO Arbeitskontakt [normally open]
COM Mittenkontakt [common]
NC Ruhekontakt [normally closed]
( Kapitel
75
