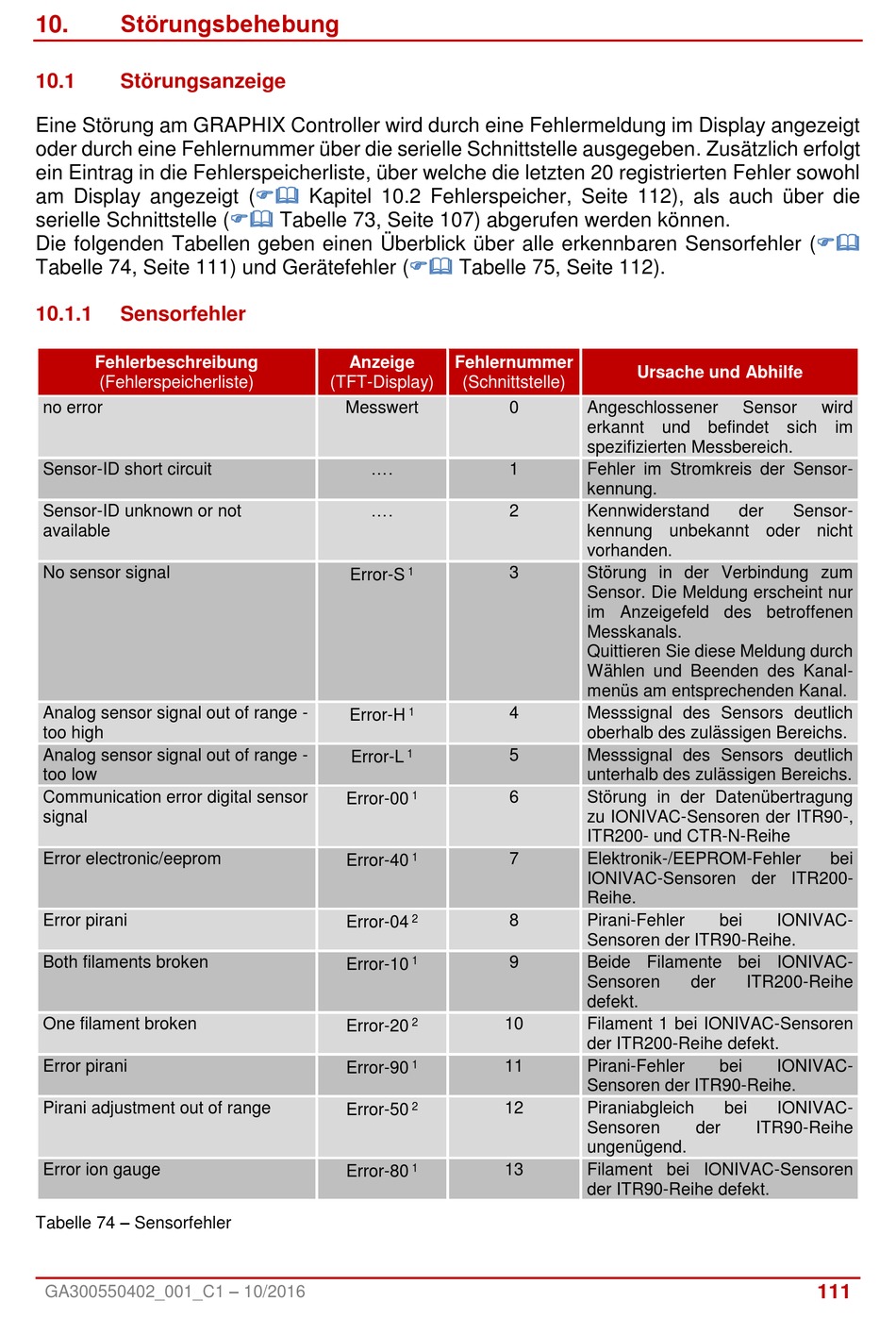

Störungsbehebung
10.
10.1 Störungsanzeige
Eine Störung am GRAPHIX Controller wird durch eine Fehlermeldung im Display angezeigt
oder durch eine Fehlernummer über die serielle Schnittstelle ausgegeben. Zusätzlich erfolgt
ein Eintrag in die Fehlerspeicherliste, über welche die letzten 20 registrierten Fehler sowohl
am Display angezeigt
serielle Schnittstelle
Die folgenden Tabellen geben einen Überblick über alle erkennbaren Sensorfehler
Tabelle 74, Seite 111) und Gerätefehler
10.1.1

Sensorfehler

Fehlerbeschreibung
(Fehlerspeicherliste)
no error
Sensor-ID short circuit
Sensor-ID unknown or not
available
No sensor signal
Analog sensor signal out of range -
too high
Analog sensor signal out of range -
too low
Communication error digital sensor
signal
Error electronic/eeprom
Error pirani
Both filaments broken
One filament broken
Error pirani
Pirani adjustment out of range
Error ion gauge
Tabelle 74 – Sensorfehler
GA300550402_001_C1 – 10/2016
( Kapitel 10.2 Fehlerspeicher, Seite 112), als auch über die
( Tabelle 73, Seite 107) abgerufen werden können.
Anzeige
(TFT-Display)
Messwert
....
....
Error-S
Error-H
Error-L
Error-00
Error-40
Error-04
Error-10
Error-20
Error-90
Error-50
Error-80
( Tabelle 75, Seite 112).
Fehlernummer
(Schnittstelle)
0
1
2
3
1
4
1
5
1
6
1
7
1
8
2
9
1
10
2
11
1
12
2
13
1
Ursache und Abhilfe
Angeschlossener Sensor
erkannt und befindet sich im
spezifizierten Messbereich.
Fehler im Stromkreis der Sensor-
kennung.
Kennwiderstand der
kennung unbekannt oder nicht
vorhanden.
Störung in der Verbindung zum
Sensor. Die Meldung erscheint nur
im Anzeigefeld des betroffenen
Messkanals.
Quittieren Sie diese Meldung durch
Wählen und Beenden des Kanal-
menüs am entsprechenden Kanal.
Messsignal des Sensors deutlich
oberhalb des zulässigen Bereichs.
Messsignal des Sensors deutlich
unterhalb des zulässigen Bereichs.
Störung in der Datenübertragung
zu IONIVAC-Sensoren der ITR90-,
ITR200- und CTR-N-Reihe
Elektronik-/EEPROM-Fehler
IONIVAC-Sensoren der ITR200-
Reihe.
Pirani-Fehler bei
Sensoren der ITR90-Reihe.
Beide Filamente bei IONIVAC-
Sensoren der ITR200-Reihe
defekt.
Filament 1 bei IONIVAC-Sensoren
der ITR200-Reihe defekt.
Pirani-Fehler bei
Sensoren der ITR90-Reihe.
Piraniabgleich bei
Sensoren der ITR90-Reihe
ungenügend.
Filament bei IONIVAC-Sensoren
der ITR90-Reihe defekt.
(
wird
Sensor-
bei
IONIVAC-
IONIVAC-
IONIVAC-
111
