 Tippen Sie zum Verlassen der Parameterauswahl die Taste
o Sie gelangen wieder in das Hauptmenü mit der Übersicht der Parametergruppen.
 Tippen Sie zum Verlassen des Hauptmenüs die Taste
o Sie befinden sich wieder im zuvor gewählten Anzeigemodus.
o Der konfigurierte Schaltpunkt wird im linken oberen Bereich des Anzeigefeldes für
den jeweilig zugeordneten Messkanal angezeigt.
HINWEIS:
Im Falle eines Sensorfehlers oder Verbindungsfehlers zwischen Sensor und
GRAPHIX Controller werden die dem Sensor bzw. Kanal zugeordneten
Schaltpunkte deaktiviert. Die Druckwerte für die Parameter SP-Ein und SP-
Aus bleiben im Gerätespeicher erhalten.
Bei einer erneuten Zuordnung dieser Schaltpunkte zu einem Kanal werden
die gespeicherten Werte für die Parameter SP-Ein und SP-Aus automatisch
übernommen, wenn sich diese innerhalb des Einstellbereiches für den am
Kanal angeschlossenen Sensortyp befinden. Andernfalls werden auf den
Einstellbereich des Sensortyps angepasste Werte vorgeschlagen.
78

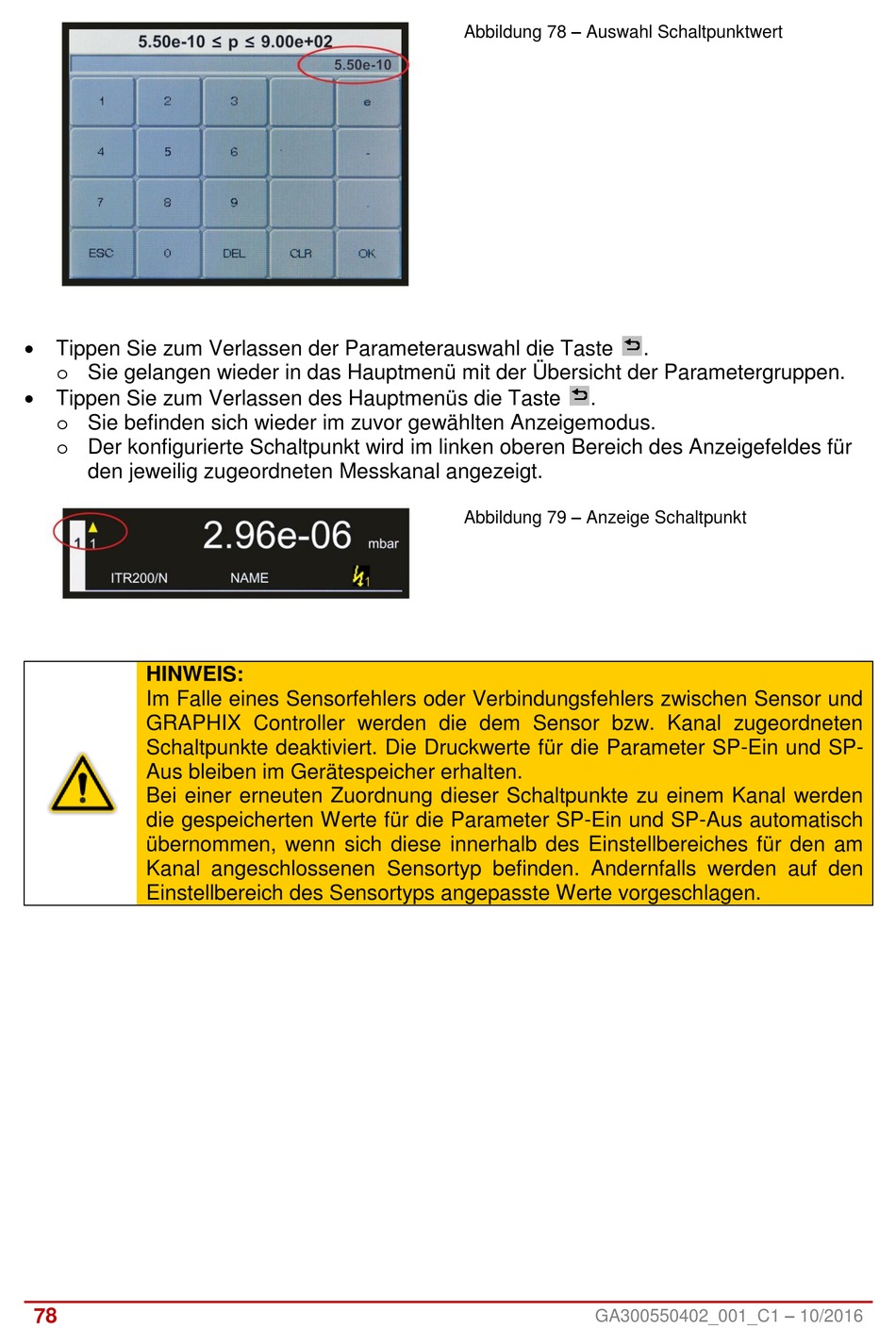

Abbildung 78 – Auswahl Schaltpunktwert
.
Abbildung 79 – Anzeige Schaltpunkt
