 Tippen Sie auf das Eingabefenster rechts neben dem Parameter Sensortyp, um den
Wert dieses Parameters zu ändern.
o Die Auswahlliste mit verschiedenen Sensortypen öffnet sich.
 Nutzen Sie zum Auswählen in der Liste die Tasten
für den gewünschten Sensor direkt an.
o Der jeweils gewählte Wert wird grün hinterlegt angezeigt.
 Tippen Sie zum Speichern die Taste
o Der eingestellte Wert wird gespeichert.
 Tippen Sie zum Verlassen Taste
o Sie gelangen wieder in die Parameterauswahl.
 Tippen Sie zum Verlassen der Parameterauswahl die Taste
o Sie gelangen wieder in das Hauptmenü mit der Übersicht der Parametergruppen.
 Tippen Sie zum Verlassen des Hauptmenüs die Taste
o Sie befinden sich wieder im zuvor gewählten Anzeigemodus.
o Als Sensortyp wird der gewählte Sensor im linken unteren Bereich des
Anzeigefeldes für den Messkanal angezeigt.
60

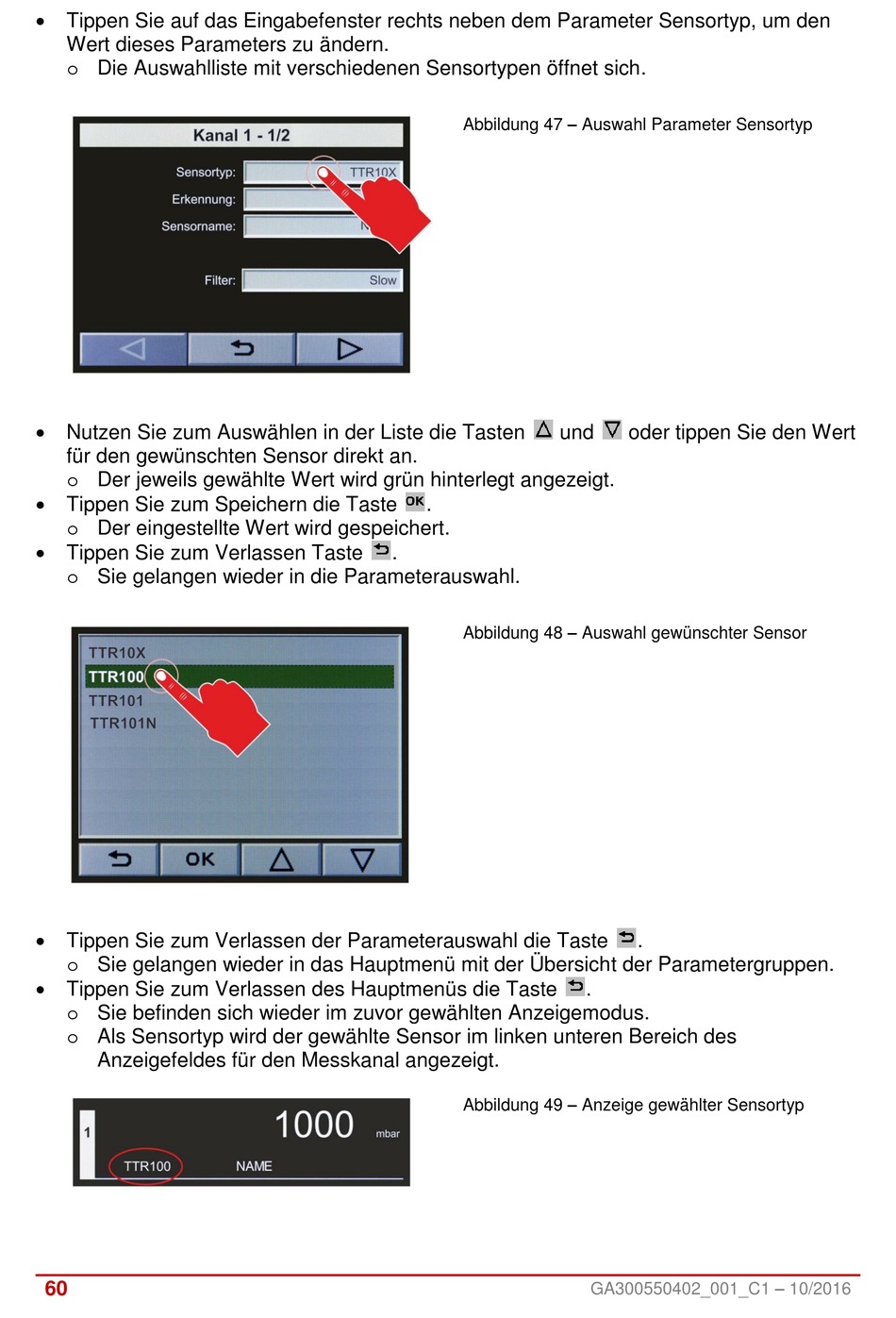

Abbildung 47 – Auswahl Parameter Sensortyp
und
.
.
Abbildung 48 – Auswahl gewünschter Sensor
Abbildung 49 – Anzeige gewählter Sensortyp
oder tippen Sie den Wert
.
.
GA300550402_001_C1 – 10/2016
