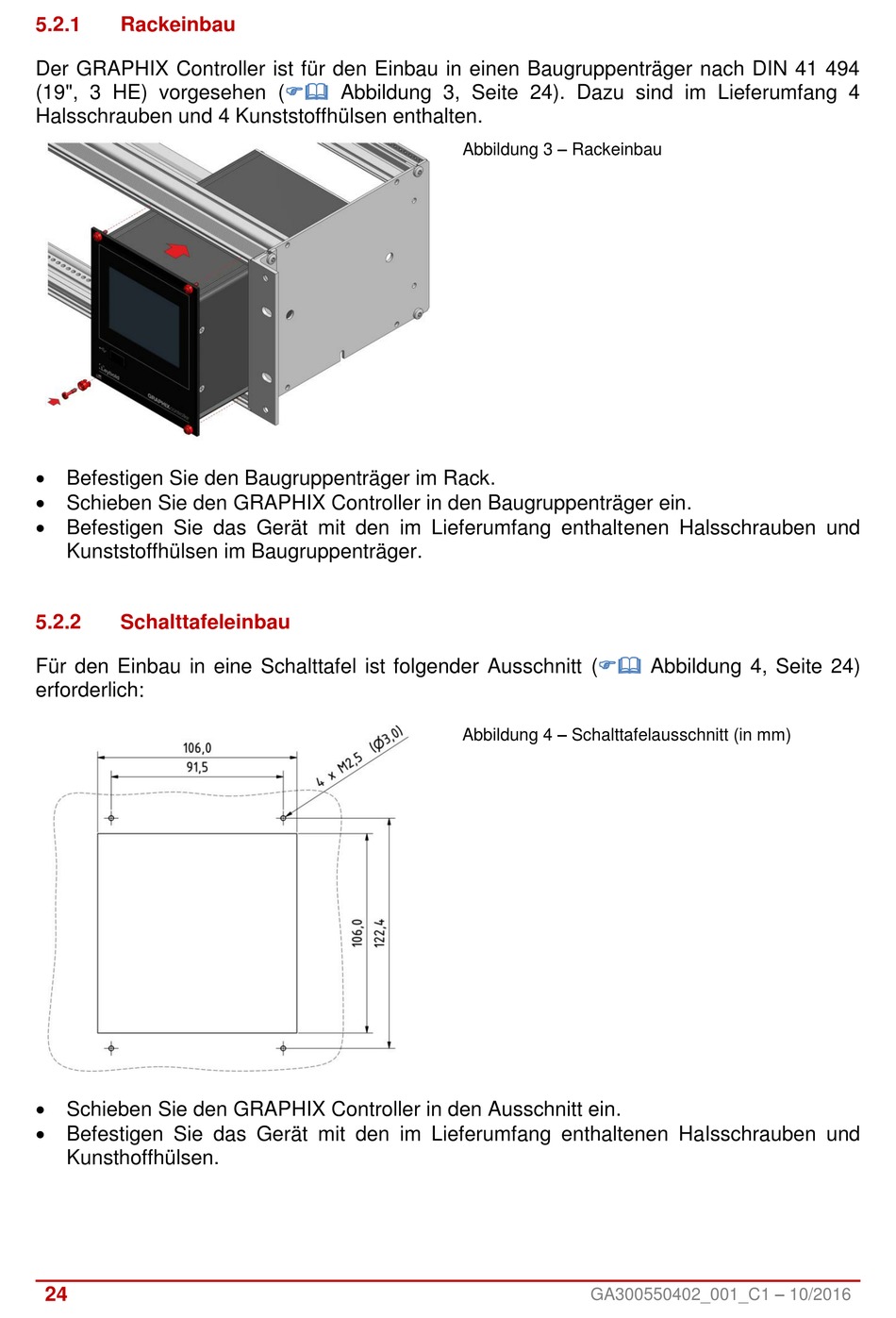

Rackeinbau; Schalttafeleinbau; Abbildung 3 - Rackeinbau; Abbildung 4 - Schalttafelausschnitt (In Mm) - LEYBOLD GRAPHIX ONE Gebrauchsanleitung

5.2.1

Rackeinbau

Der GRAPHIX Controller ist für den Einbau in einen Baugruppenträger nach DIN 41 494
(19", 3 HE) vorgesehen
Halsschrauben und 4 Kunststoffhülsen enthalten.
 Befestigen Sie den Baugruppenträger im Rack.
 Schieben Sie den GRAPHIX Controller in den Baugruppenträger ein.
 Befestigen Sie das Gerät mit den im Lieferumfang enthaltenen Halsschrauben und
Kunststoffhülsen im Baugruppenträger.
5.2.2

Schalttafeleinbau

Für den Einbau in eine Schalttafel ist folgender Ausschnitt
erforderlich:
 Schieben Sie den GRAPHIX Controller in den Ausschnitt ein.
 Befestigen Sie das Gerät mit den im Lieferumfang enthaltenen Halsschrauben und
Kunsthoffhülsen.
24
( Abbildung 3, Seite 24). Dazu sind im Lieferumfang 4
Abbildung 3 – Rackeinbau
(
Abbildung 4 – Schalttafelausschnitt (in mm)
GA300550402_001_C1 – 10/2016
Abbildung 4, Seite 24)
