Sensortyp TTR10X
Beim Anschluss folgender THERMOVAC-Sensoren wird bei Erstinbetriebnahme als
Sensortyp TTR10X im linken unteren Bereich des Anzeigefeldes für den Messkanal
angezeigt:
 TTR100
 TTR100S2
 TTR101
 TTR101N
 TTR101S2
 TTR101S2N
Gehen Sie folgendermaßen vor, um den angeschlossenen Sensor zu spezifizieren:
 Drücken Sie im Mess-Modus für etwa eine Sekunde auf die Touch-Oberfläche.
o Sie befinden sich im Hauptmenü mit einer Übersicht der Parametergruppen.
 Tippen Sie im Hauptmenü auf die Parametergruppe des gewünschten Kanals.
o Die für diese Parametergruppe zur Verfügung stehenden Parameter werden
angezeigt.
GA300550402_001_C1 – 10/2016

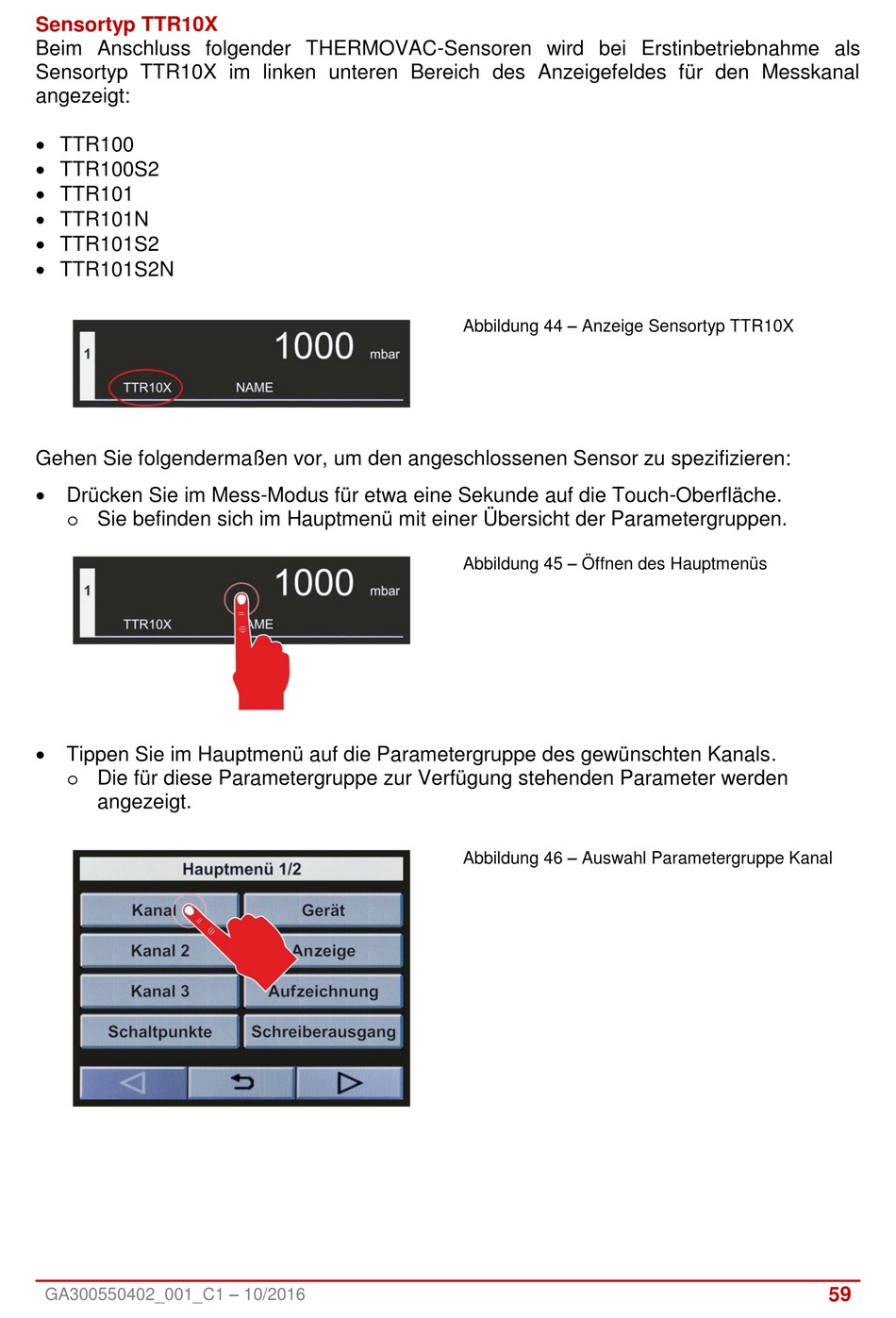

Abbildung 44 – Anzeige Sensortyp TTR10X
Abbildung 45 – Öffnen des Hauptmenüs
Abbildung 46 – Auswahl Parametergruppe Kanal
