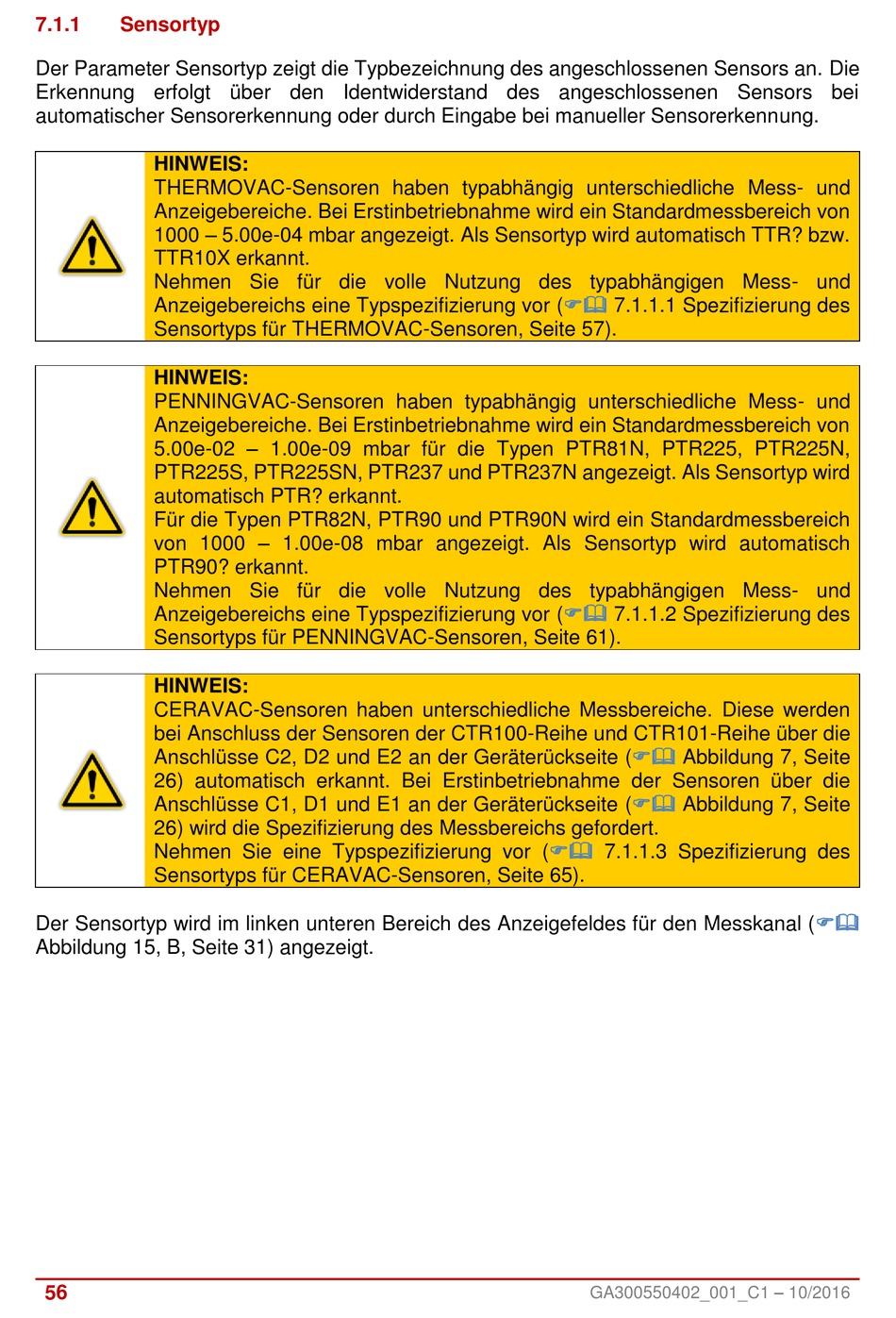

7.1.1

Sensortyp

Der Parameter Sensortyp zeigt die Typbezeichnung des angeschlossenen Sensors an. Die
Erkennung erfolgt über den Identwiderstand des angeschlossenen Sensors bei
automatischer Sensorerkennung oder durch Eingabe bei manueller Sensorerkennung.
HINWEIS:
THERMOVAC-Sensoren haben typabhängig unterschiedliche Mess- und
Anzeigebereiche. Bei Erstinbetriebnahme wird ein Standardmessbereich von
1000 – 5.00e-04 mbar angezeigt. Als Sensortyp wird automatisch TTR? bzw.
TTR10X erkannt.
Nehmen Sie für die volle Nutzung des typabhängigen Mess- und
Anzeigebereichs eine Typspezifizierung vor
Sensortyps für THERMOVAC-Sensoren, Seite 57).
HINWEIS:
PENNINGVAC-Sensoren haben typabhängig unterschiedliche Mess- und
Anzeigebereiche. Bei Erstinbetriebnahme wird ein Standardmessbereich von
5.00e-02 – 1.00e-09 mbar für die Typen PTR81N, PTR225, PTR225N,
PTR225S, PTR225SN, PTR237 und PTR237N angezeigt. Als Sensortyp wird
automatisch PTR? erkannt.
Für die Typen PTR82N, PTR90 und PTR90N wird ein Standardmessbereich
von 1000 – 1.00e-08 mbar angezeigt. Als Sensortyp wird automatisch
PTR90? erkannt.
Nehmen Sie für die volle Nutzung des typabhängigen Mess- und
Anzeigebereichs eine Typspezifizierung vor
Sensortyps für PENNINGVAC-Sensoren, Seite 61).
HINWEIS:
CERAVAC-Sensoren haben unterschiedliche Messbereiche. Diese werden
bei Anschluss der Sensoren der CTR100-Reihe und CTR101-Reihe über die
Anschlüsse C2, D2 und E2 an der Geräterückseite
26) automatisch erkannt. Bei Erstinbetriebnahme der Sensoren über die
Anschlüsse C1, D1 und E1 an der Geräterückseite
26) wird die Spezifizierung des Messbereichs gefordert.
Nehmen Sie eine Typspezifizierung vor
Sensortyps für CERAVAC-Sensoren, Seite 65).
Der Sensortyp wird im linken unteren Bereich des Anzeigefeldes für den Messkanal
Abbildung 15, B, Seite 31) angezeigt.
56
( 7.1.1.1 Spezifizierung des
( 7.1.1.2 Spezifizierung des
( Abbildung 7, Seite
( Abbildung 7, Seite
( 7.1.1.3 Spezifizierung des
GA300550402_001_C1 – 10/2016
(
