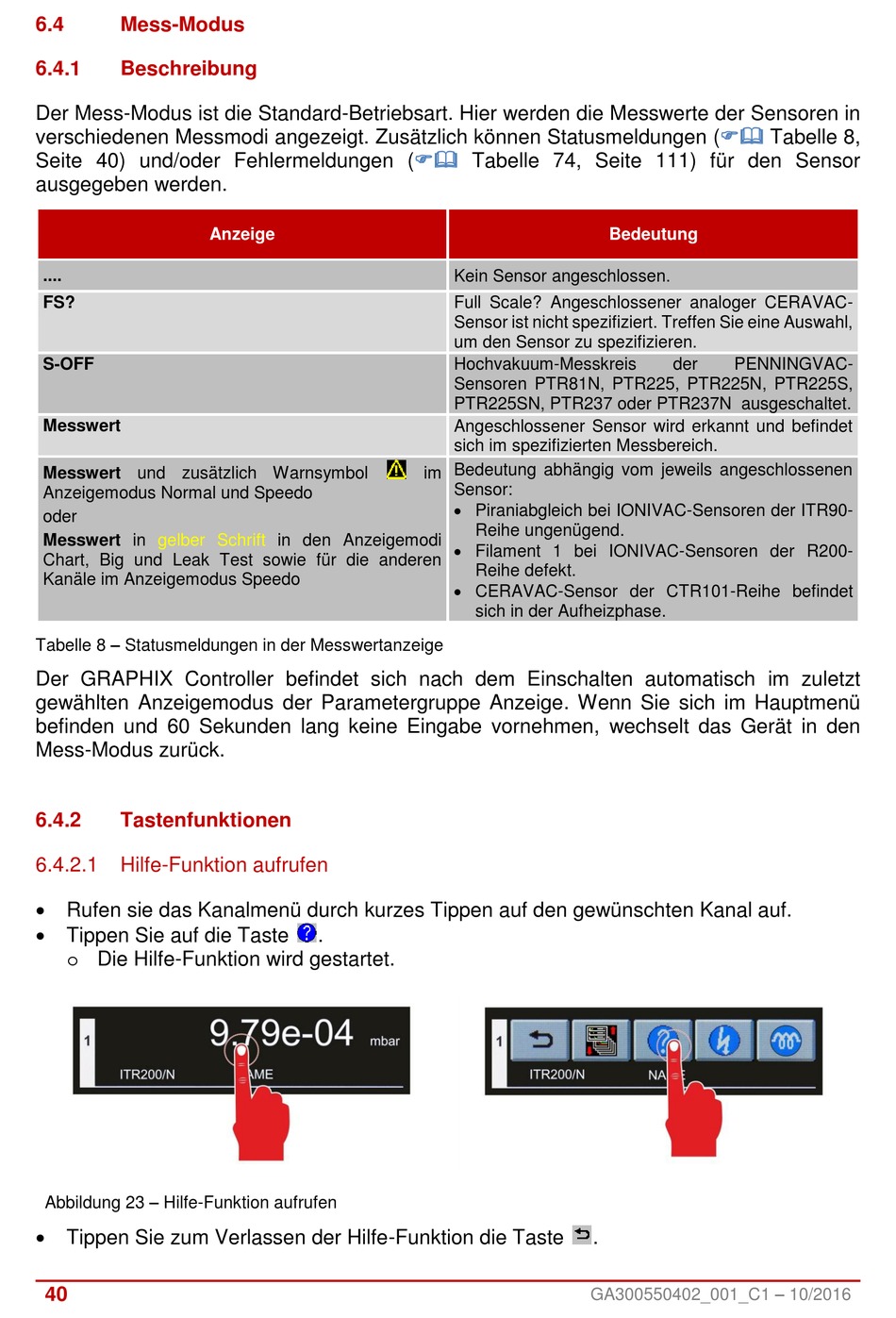

6.4
Mess-Modus
6.4.1
Beschreibung
Der Mess-Modus ist die Standard-Betriebsart. Hier werden die Messwerte der Sensoren in
verschiedenen Messmodi angezeigt. Zusätzlich können Statusmeldungen
Seite 40) und/oder Fehlermeldungen
ausgegeben werden.
....
FS?
S-OFF
Messwert
Messwert und zusätzlich Warnsymbol
Anzeigemodus Normal und Speedo
oder
Messwert in
gelber Schrift
Chart, Big und Leak Test sowie für die anderen
Kanäle im Anzeigemodus Speedo
Tabelle 8 – Statusmeldungen in der Messwertanzeige
Der GRAPHIX Controller befindet sich nach dem Einschalten automatisch im zuletzt
gewählten Anzeigemodus der Parametergruppe Anzeige. Wenn Sie sich im Hauptmenü
befinden und 60 Sekunden lang keine Eingabe vornehmen, wechselt das Gerät in den
Mess-Modus zurück.
6.4.2
Tastenfunktionen
6.4.2.1
Hilfe-Funktion aufrufen
Rufen sie das Kanalmenü durch kurzes Tippen auf den gewünschten Kanal auf.
Tippen Sie auf die Taste
o Die Hilfe-Funktion wird gestartet.
Abbildung 23 – Hilfe-Funktion aufrufen
Tippen Sie zum Verlassen der Hilfe-Funktion die Taste
40
Anzeige
in den Anzeigemodi
.
(
Tabelle 74, Seite 111) für den Sensor
Kein Sensor angeschlossen.
Full Scale? Angeschlossener analoger CERAVAC-
Sensor ist nicht spezifiziert. Treffen Sie eine Auswahl,
um den Sensor zu spezifizieren.
Hochvakuum-Messkreis
Sensoren PTR81N, PTR225, PTR225N, PTR225S,
PTR225SN, PTR237 oder PTR237N ausgeschaltet.
Angeschlossener Sensor wird erkannt und befindet
sich im spezifizierten Messbereich.
Bedeutung abhängig vom jeweils angeschlossenen
im
Sensor:
Piraniabgleich bei IONIVAC-Sensoren der ITR90-
Reihe ungenügend.
Filament 1 bei IONIVAC-Sensoren der R200-
Reihe defekt.
CERAVAC-Sensor der CTR101-Reihe befindet
sich in der Aufheizphase.
(
Bedeutung
der
PENNINGVAC-
.
GA300550402_001_C1 – 10/2016
Tabelle 8,
