7.1.17.1 Kennlinienart
Legen Sie zunächst über den Parameter Kennlinienart fest, um welchen Typ der Kennlinie
es sich handelt.
Analog Log
Analog Lin
Tabelle 20 – Werte für den Parameter Kennlinienart
7.1.17.2 Kennlinienverlauf (U-Start, p-Start, U-End, p-End, F-Start, F-End)
Sie konfigurieren die Kennlinie des Sensors durch die Eingabe folgender Kennlinienwerte
für die Beziehung zwischen Spannung (Angaben in V) und Druck (Druckwert in der aktuellen
Anzeigeeinheit) sowie der Definition der Fehlergrenzen:
U-Start
Spannung unteres Kennlinienende. Dieser Spannungswert legt den Beginn der Kennlinie
am unteren Ende fest.
p-Start
Druck unteres Kennlinienende. Dieser Druckwert legt den Beginn der Kennlinie am unteren
Ende fest.
U-Ende
Spannung oberes Kennlinienende. Dieser Spannungswert legt das Ende der Kennlinie am
oberen Ende fest.
p-Ende
Druck oberes Kennlinienende. Dieser Druckwert legt das Ende der Kennlinie am oberen
Ende fest.
F-Start
Fehlerspannung unteres Kennlinienende. Beim Unterschreiten der festgelegten Spannung
wird das Fehlersignal für den Sensor generiert.
F-Ende
Fehlerspannung oberes Kennlinienende. Beim Überschreiten der festgelegten Spannung
wird das Fehlersignal für den Sensor generiert.
74
Anzeige
Bedeutung
Kennlinie des Sensors ist analog logarithmisch.
Kennlinie des Sensors ist analog linear.

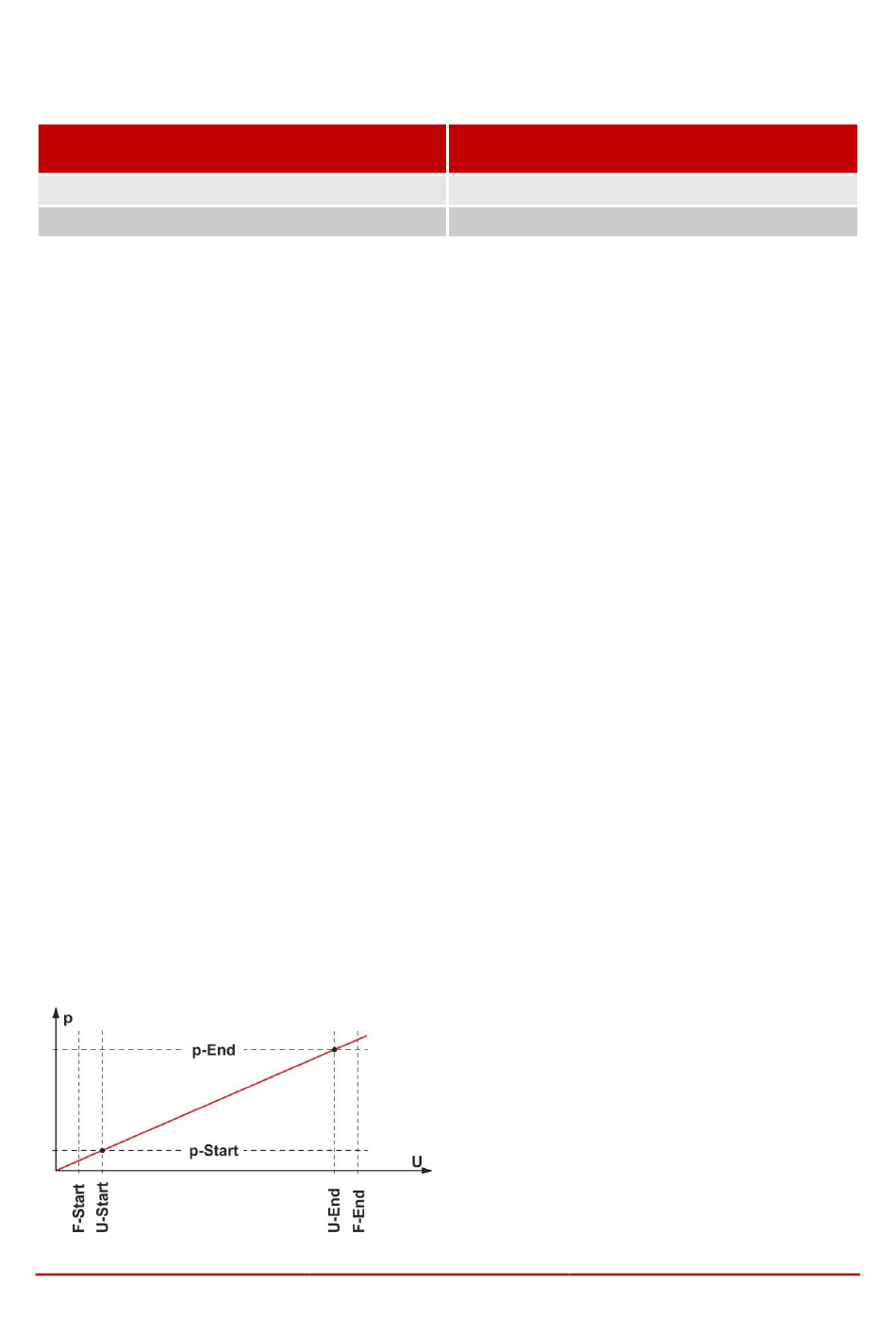

Abbildung 71 – Konfiguration Kennlinienverlauf für
weitere Sensoren
p
Druck [entsprechend Anzeigeeinheit]
U
Spannung [V]
U-Start
Spannung unteres Kennlinienende
p-Start
Druck unteres Kennlinienende
U-Ende
Spannung oberes Kennlinienende
p-Ende
Druck oberes Kennlinienende
F-Start
Fehlerspannung unteres Kennlinienende
F-Ende
Fehlerspannung oberes Kennlinienende
GA300550402_001_C1 – 10/2016
