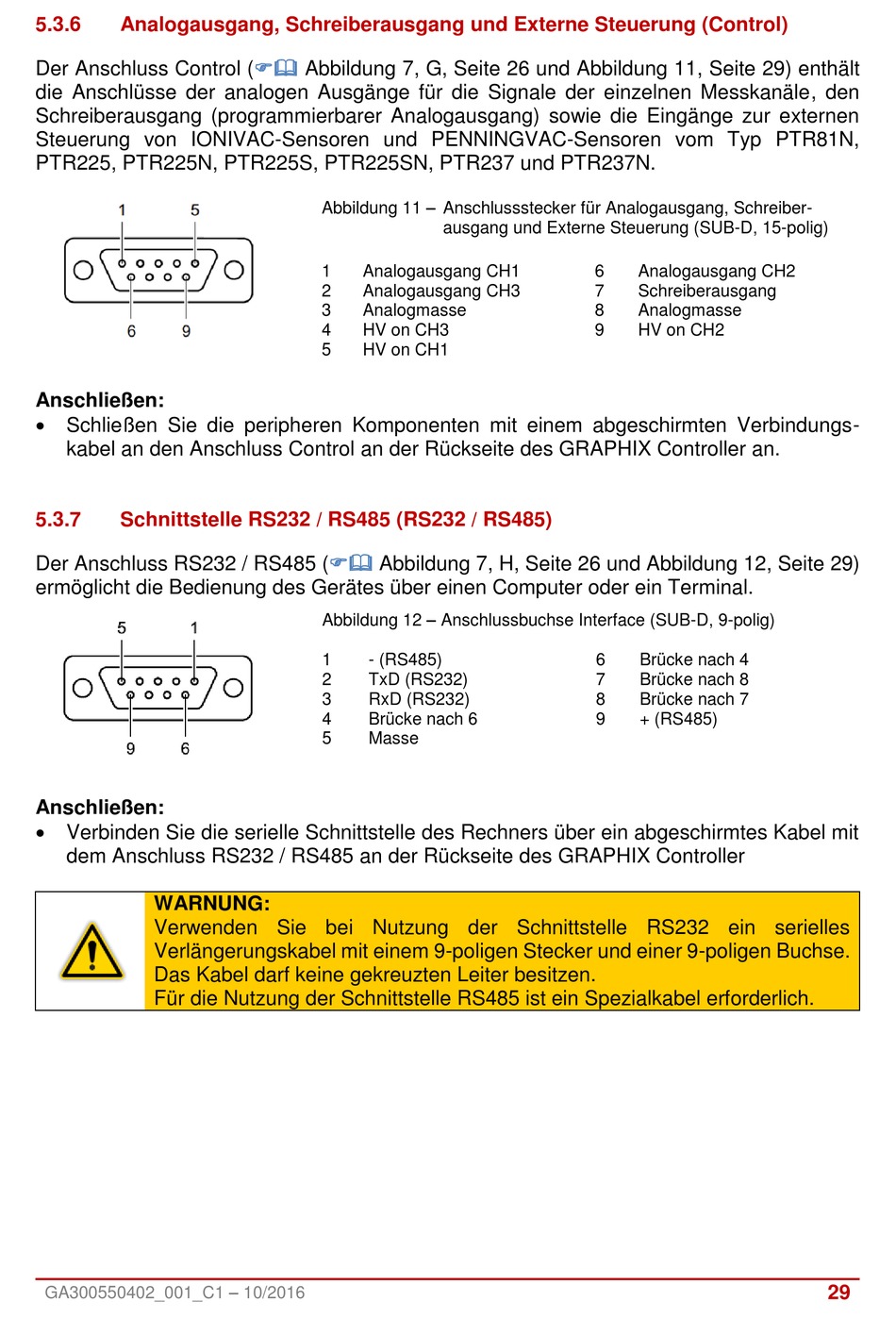

5.3.6
Analogausgang, Schreiberausgang und Externe Steuerung (Control)
Der Anschluss Control
die Anschlüsse der analogen Ausgänge für die Signale der einzelnen Messkanäle, den
Schreiberausgang (programmierbarer Analogausgang) sowie die Eingänge zur externen
Steuerung von IONIVAC-Sensoren und PENNINGVAC-Sensoren vom Typ PTR81N,
PTR225, PTR225N, PTR225S, PTR225SN, PTR237 und PTR237N.
Anschließen:
Schließen Sie die peripheren Komponenten mit einem abgeschirmten Verbindungs-
kabel an den Anschluss Control an der Rückseite des GRAPHIX Controller an.
5.3.7
Schnittstelle RS232 / RS485 (RS232 / RS485)
Der Anschluss RS232 / RS485
ermöglicht die Bedienung des Gerätes über einen Computer oder ein Terminal.
Anschließen:
Verbinden Sie die serielle Schnittstelle des Rechners über ein abgeschirmtes Kabel mit
dem Anschluss RS232 / RS485 an der Rückseite des GRAPHIX Controller
WARNUNG:
Verwenden Sie bei Nutzung der Schnittstelle RS232 ein serielles
Verlängerungskabel mit einem 9-poligen Stecker und einer 9-poligen Buchse.
Das Kabel darf keine gekreuzten Leiter besitzen.
Für die Nutzung der Schnittstelle RS485 ist ein Spezialkabel erforderlich.
GA300550402_001_C1 – 10/2016
(
Abbildung 7, G, Seite 26 und Abbildung 11, Seite 29) enthält
Abbildung 11 – Anschlussstecker für Analogausgang, Schreiber-
1
Analogausgang CH1
2
Analogausgang CH3
3
Analogmasse
4
HV on CH3
5
HV on CH1
(
Abbildung 7, H, Seite 26 und Abbildung 12, Seite 29)
Abbildung 12 – Anschlussbuchse Interface (SUB-D, 9-polig)
1
- (RS485)
2
TxD (RS232)
3
RxD (RS232)
4
Brücke nach 6
5
Masse
ausgang und Externe Steuerung (SUB-D, 15-polig)
6
7
8
9
6
7
8
9
Analogausgang CH2
Schreiberausgang
Analogmasse
HV on CH2
Brücke nach 4
Brücke nach 8
Brücke nach 7
+ (RS485)
29
