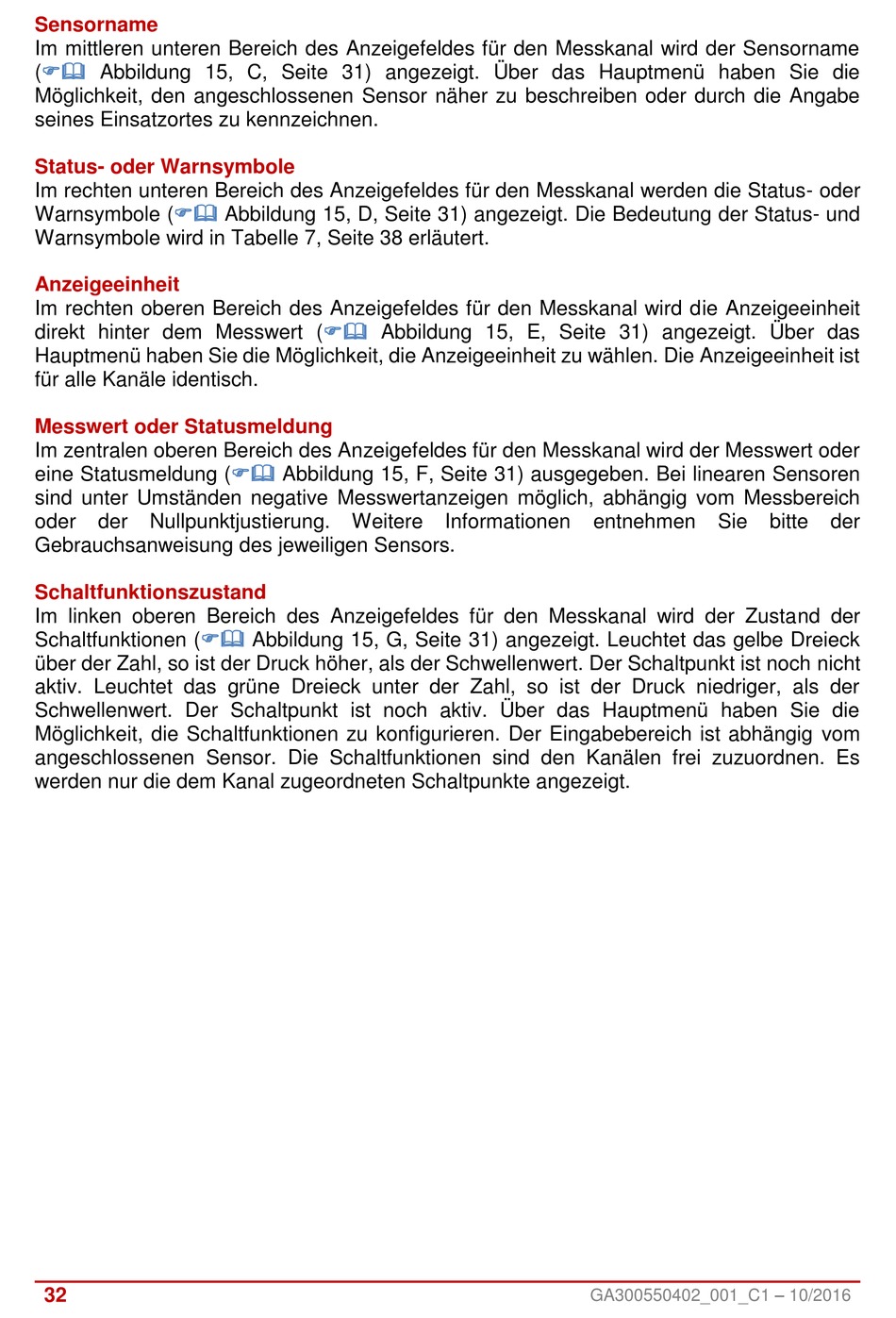

LEYBOLD GRAPHIX ONE Gebrauchsanleitung Seite 32

Sensorname
Im mittleren unteren Bereich des Anzeigefeldes für den Messkanal wird der Sensorname
( Abbildung 15, C, Seite 31) angezeigt. Über das Hauptmenü haben Sie die
Möglichkeit, den angeschlossenen Sensor näher zu beschreiben oder durch die Angabe
seines Einsatzortes zu kennzeichnen.
Status- oder Warnsymbole
Im rechten unteren Bereich des Anzeigefeldes für den Messkanal werden die Status- oder
Warnsymbole (
Warnsymbole wird in Tabelle 7, Seite 38 erläutert.
Anzeigeeinheit
Im rechten oberen Bereich des Anzeigefeldes für den Messkanal wird die Anzeigeeinheit
direkt hinter dem Messwert
Hauptmenü haben Sie die Möglichkeit, die Anzeigeeinheit zu wählen. Die Anzeigeeinheit ist
für alle Kanäle identisch.
Messwert oder Statusmeldung
Im zentralen oberen Bereich des Anzeigefeldes für den Messkanal wird der Messwert oder
eine Statusmeldung
sind unter Umständen negative Messwertanzeigen möglich, abhängig vom Messbereich
oder der Nullpunktjustierung.
Gebrauchsanweisung des jeweiligen Sensors.
Schaltfunktionszustand
Im linken oberen Bereich des Anzeigefeldes für den Messkanal wird der Zustand der
Schaltfunktionen (
über der Zahl, so ist der Druck höher, als der Schwellenwert. Der Schaltpunkt ist noch nicht
aktiv. Leuchtet das grüne Dreieck unter der Zahl, so ist der Druck niedriger, als der
Schwellenwert. Der Schaltpunkt ist noch aktiv. Über das Hauptmenü haben Sie die
Möglichkeit, die Schaltfunktionen zu konfigurieren. Der Eingabebereich ist abhängig vom
angeschlossenen Sensor. Die Schaltfunktionen sind den Kanälen frei zuzuordnen. Es
werden nur die dem Kanal zugeordneten Schaltpunkte angezeigt.
32
Abbildung 15, D, Seite 31) angezeigt. Die Bedeutung der Status- und
( Abbildung 15, E, Seite 31) angezeigt. Über das
( Abbildung 15, F, Seite 31) ausgegeben. Bei linearen Sensoren
Weitere
Abbildung 15, G, Seite 31) angezeigt. Leuchtet das gelbe Dreieck
Informationen entnehmen
GA300550402_001_C1 – 10/2016
Sie bitte der
