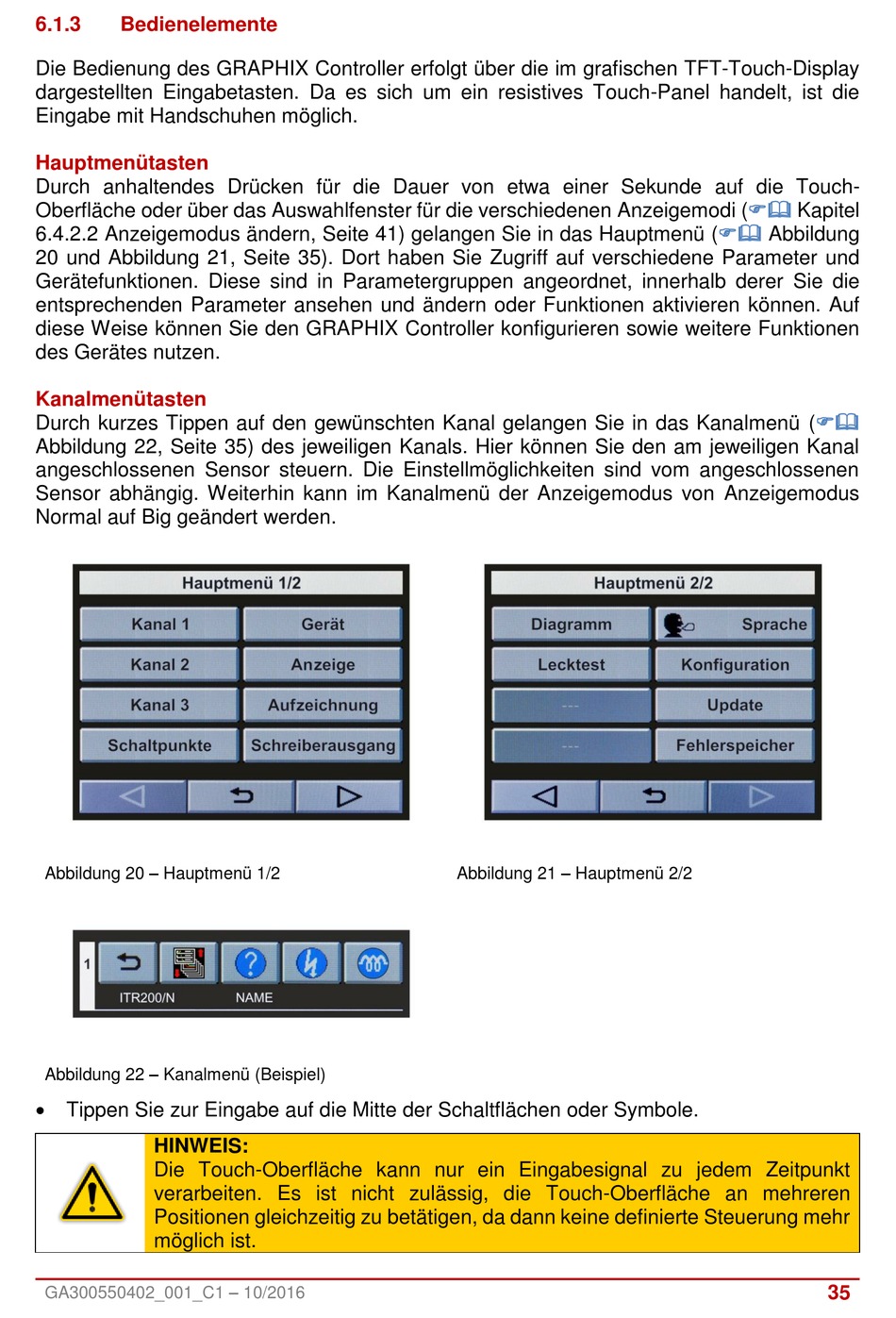

6.1.3
Bedienelemente
Die Bedienung des GRAPHIX Controller erfolgt über die im grafischen TFT-Touch-Display
dargestellten Eingabetasten. Da es sich um ein resistives Touch-Panel handelt, ist die
Eingabe mit Handschuhen möglich.
Hauptmenütasten
Durch anhaltendes Drücken für die Dauer von etwa einer Sekunde auf die Touch-
Oberfläche oder über das Auswahlfenster für die verschiedenen Anzeigemodi
6.4.2.2 Anzeigemodus ändern, Seite 41) gelangen Sie in das Hauptmenü
20 und Abbildung 21, Seite 35). Dort haben Sie Zugriff auf verschiedene Parameter und
Gerätefunktionen. Diese sind in Parametergruppen angeordnet, innerhalb derer Sie die
entsprechenden Parameter ansehen und ändern oder Funktionen aktivieren können. Auf
diese Weise können Sie den GRAPHIX Controller konfigurieren sowie weitere Funktionen
des Gerätes nutzen.
Kanalmenütasten
Durch kurzes Tippen auf den gewünschten Kanal gelangen Sie in das Kanalmenü
Abbildung 22, Seite 35) des jeweiligen Kanals. Hier können Sie den am jeweiligen Kanal
angeschlossenen Sensor steuern. Die Einstellmöglichkeiten sind vom angeschlossenen
Sensor abhängig. Weiterhin kann im Kanalmenü der Anzeigemodus von Anzeigemodus
Normal auf Big geändert werden.
Abbildung 20 – Hauptmenü 1/2
Abbildung 22 – Kanalmenü (Beispiel)
Tippen Sie zur Eingabe auf die Mitte der Schaltflächen oder Symbole.
HINWEIS:
Die Touch-Oberfläche kann nur ein Eingabesignal zu jedem Zeitpunkt
verarbeiten. Es ist nicht zulässig, die Touch-Oberfläche an mehreren
Positionen gleichzeitig zu betätigen, da dann keine definierte Steuerung mehr
möglich ist.
GA300550402_001_C1 – 10/2016
Abbildung 21 – Hauptmenü 2/2
(
Kapitel
(
Abbildung
(
35
