6.1.2.4
Anzeigemodus Speedo
Der Anzeigemodus Speedo ermöglicht die Darstellung des Messwertes in Form eines
Tachometers. Dabei werden der Mantissenwert als Verlauf, der Wert des Exponenten und
die Anzeigeeinheit zentral dargestellt. Zusätzlich werden im unteren Bereich die Messwerte
oder Statusmeldungen der jeweils an die anderen Kanäle angeschlossenen Sensoren
angezeigt.
Im Fehlerfall erscheint im rechten oberen Bereich des Anzeigefeldes das Warnsymbol
bei einem Hinweis das Warnsymbol
Fehlermeldungen für die anderen Kanäle werden in roter Schrift ausgegeben. Liegt ein
Hinweis vor, wird der Messwert in gelber Schrift dargestellt.
6.1.2.5
Anzeigemodus Leak Test
Der Anzeigemodus Leak Test ermöglicht die Darstellung der Leckratenbestimmung mittels
Druckanstiegsmethode. Neben der aktuellen, letzten und vorletzten Leckrate werden auch
der aktuell gemessene Druck, die Gesamtzeit seit Beginn des Vorgangs und die Restzeit
für das aktuelle Intervall angezeigt.
Fehlermeldungen werden an Stelle des aktuellen Druckwertes in roter Schrift ausgegeben.
Liegt für den angeschlossenen Sensor ein Hinweis vor, wird der aktuelle Druckwert in gelber
Schrift dargestellt.
34
.

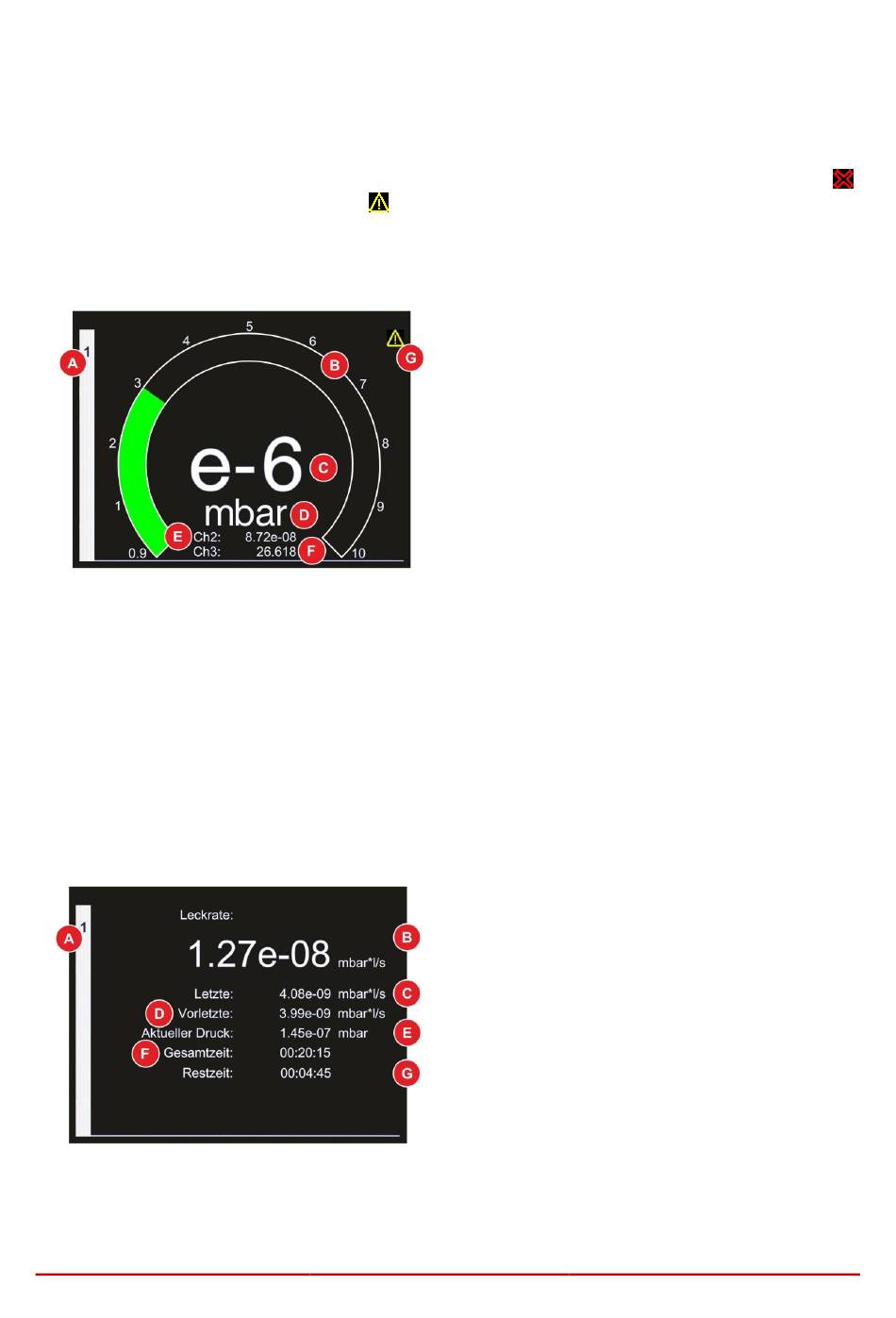

Abbildung 18 – Anzeigemodus Speedo
A
Anzeigefeld für Messkanal
B
Mantissenwert des Messwertes als Verlauf
C
Exponent des Messwertes oder
Warnsymbol
D
Anzeigeeinheit
E
Messwert oder Statusmeldung für einen
weiteren Kanal (nur bei GRAPHIX TWO
und
THREE)
F
Messwert oder Statusmeldung für einen
weiteren Kanal (nur bei THREE)
G
Warnsymbol
Abbildung 19 – Anzeigemodus Leak Test
A
Anzeigefeld für Messkanal
B
Aktuell ermittelete Leckrate
C
Letzte ermittelte Leckrate
D
Vorletzte ermittelte Leckrate
E
Aktuell gemessener Druck oder
Statusmeldung
F
Gesamtzeit seit Beginn des Vorgangs
[hh:mm:ss]
G
Restzeit des aktuellen Intervalls
[hh:mm:ss]
GA300550402_001_C1 – 10/2016
,
