1.
1.1
Gültigkeit
1.1.1
Katalognummer
Dieses Dokument ist für folgende Produkte gültig:
Katalognummer
GRAPHIX ONE Controller
230680V01
Einkanal-Messgerät für aktive Vakuumsensoren
GRAPHIX TWO Controller
230681V01
Zweikanal-Messgerät für aktive Vakuumsensoren
GRAPHIX THREE Controller
230682V01
Dreikanal-Messgerät für aktive Vakuumsensoren
Tabelle 1 – Katalognummern
1.1.2
Typenschild
Auf der linken Seite des Geräts befindet sich ein Typenschild. Im Verkehr mit der Leybold
GmbH sind die Angaben des Typenschildes erforderlich. Tragen Sie deshalb diese Angaben
ein:

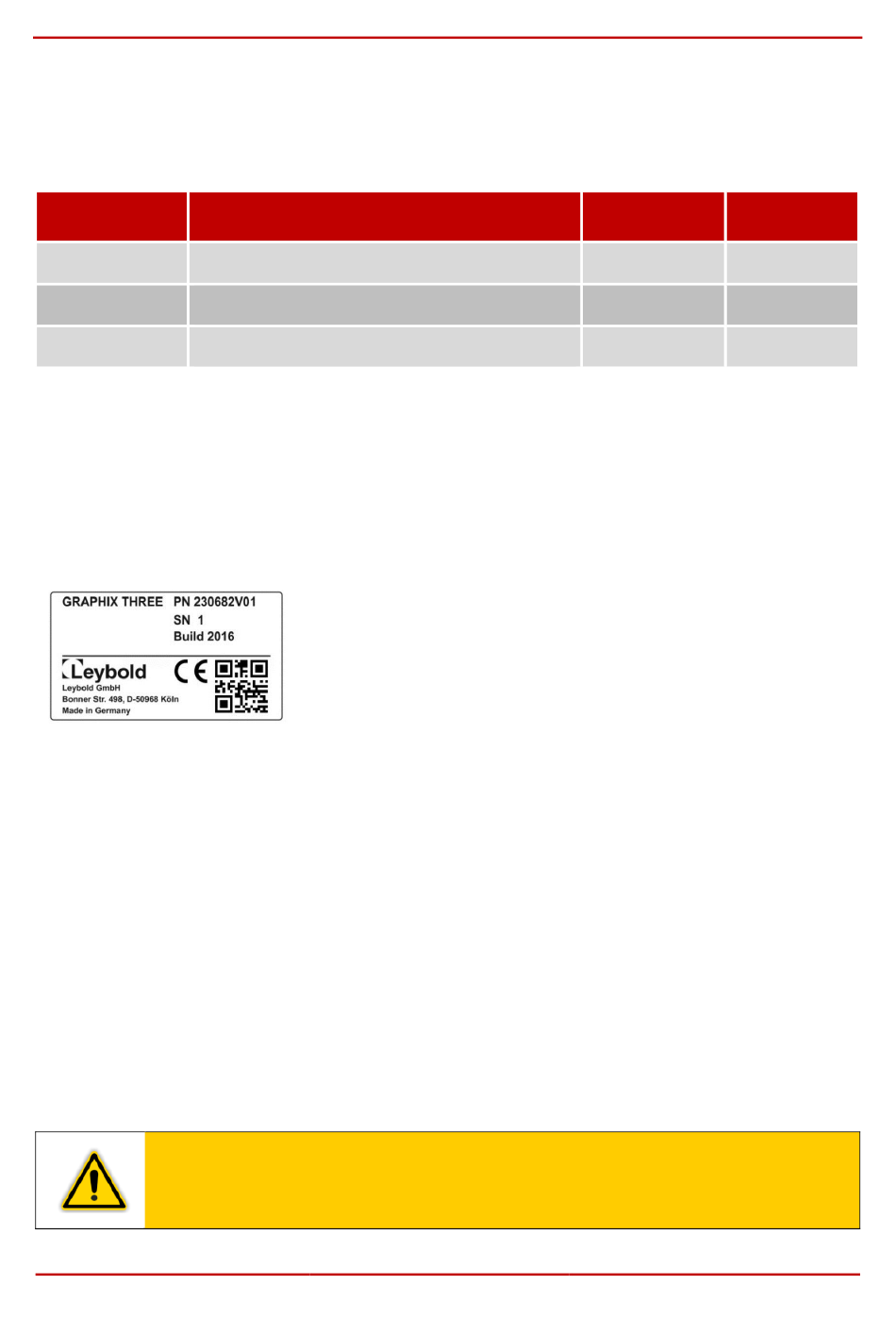

Abbildung 1 – Typenschild (Beispiel)
1.2
Bestimmungsgemäße Verwendung
Der GRAPHIX Controller ist ein Anzeige- und Betriebsgerät mit grafischer Bedienoberfläche
für Sensoren mit analoger oder digitaler Schnittstelle der Leybold GmbH oder anderer
Hersteller.
Es ist je nach Version ein- oder mehrkanalig und wird in Kombination mit den Sensoren der
Baureihen THERMOVAC, IONIVAC, PENNINGVAC und CERAVAC sowie DU-Sensoren
zur Messung von Luftüber- und Unterdruck (Vakuum) verwendet.
Ebenfalls können Sensoren anderer Hersteller durch die Eingabe einer variablen analog
logarithmischen oder analog linearen Kennlinie von 0 – 10 Volt eingesetzt werden.
Betreiben Sie alle verwendeten Sensoren gemäß den entsprechenden Gebrauchs-
anleitungen.
HINWEIS:
Prüfen Sie bitte an Hand der technischen Daten, ob das Messgerät für Ihre
Applikation geeignet ist.
12
Produkt
Version
Seriennummer
1.11.00 ff
1 ff
1.11.00 ff
1 ff
1.11.00 ff
1 ff
GA300550402_001_C1 – 10/2016
