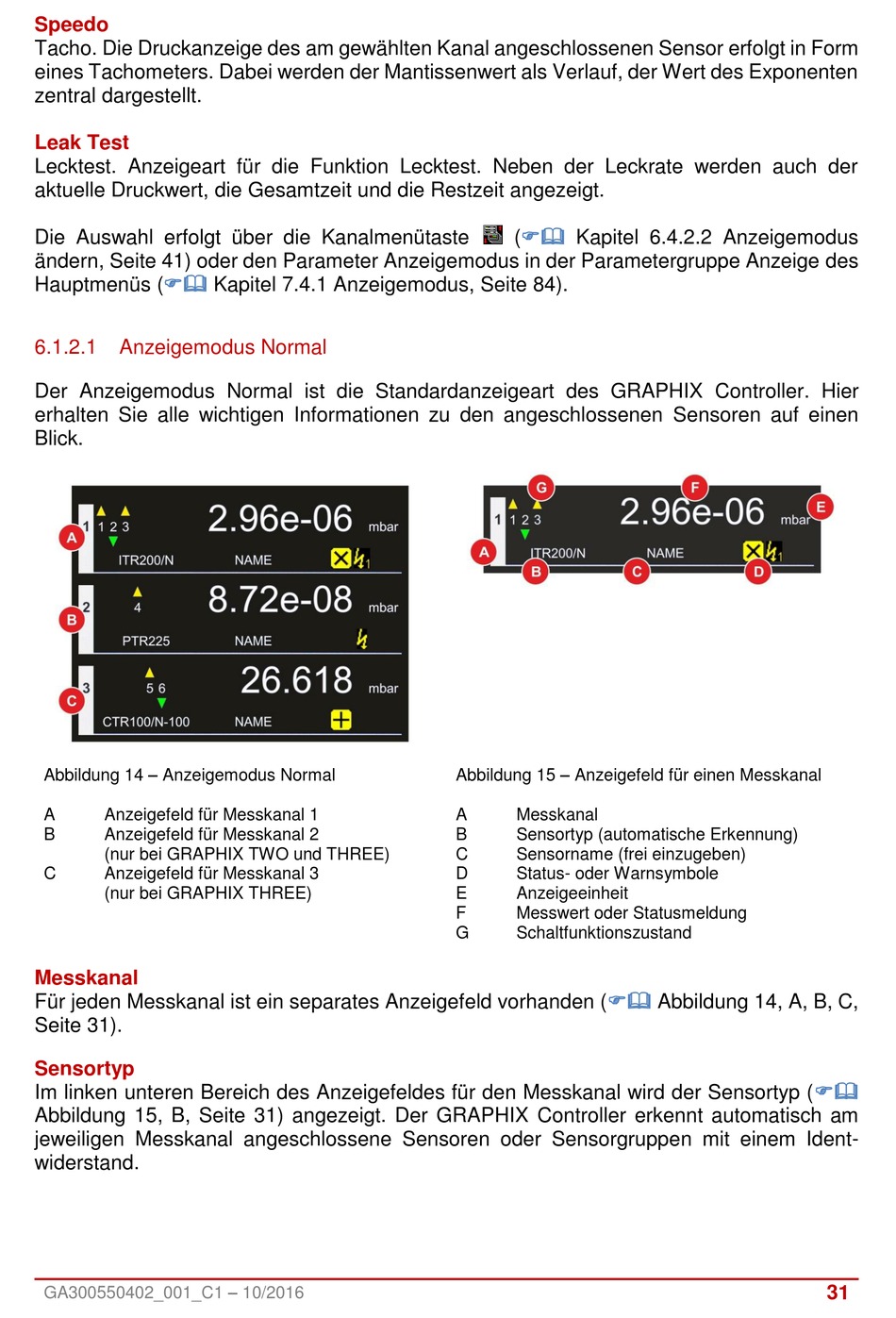

Speedo
Tacho. Die Druckanzeige des am gewählten Kanal angeschlossenen Sensor erfolgt in Form
eines Tachometers. Dabei werden der Mantissenwert als Verlauf, der Wert des Exponenten
zentral dargestellt.
Leak Test
Lecktest. Anzeigeart für die Funktion Lecktest. Neben der Leckrate werden auch der
aktuelle Druckwert, die Gesamtzeit und die Restzeit angezeigt.
Die Auswahl erfolgt über die Kanalmenütaste
ändern, Seite 41) oder den Parameter Anzeigemodus in der Parametergruppe Anzeige des
Hauptmenüs
(
6.1.2.1
Anzeigemodus Normal
Der Anzeigemodus Normal ist die Standardanzeigeart des GRAPHIX Controller. Hier
erhalten Sie alle wichtigen Informationen zu den angeschlossenen Sensoren auf einen
Blick.
Abbildung 14 – Anzeigemodus Normal
A
Anzeigefeld für Messkanal 1
B
Anzeigefeld für Messkanal 2
(nur bei GRAPHIX TWO und THREE)
C
Anzeigefeld für Messkanal 3
(nur bei GRAPHIX THREE)
Messkanal
Für jeden Messkanal ist ein separates Anzeigefeld vorhanden
Seite 31).
Sensortyp
Im linken unteren Bereich des Anzeigefeldes für den Messkanal wird der Sensortyp
Abbildung 15, B, Seite 31) angezeigt. Der GRAPHIX Controller erkennt automatisch am
jeweiligen Messkanal angeschlossene Sensoren oder Sensorgruppen mit einem Ident-
widerstand.
GA300550402_001_C1 – 10/2016
Kapitel 7.4.1 Anzeigemodus, Seite 84).
(
Kapitel 6.4.2.2 Anzeigemodus
Abbildung 15 – Anzeigefeld für einen Messkanal
A
Messkanal
B
Sensortyp (automatische Erkennung)
C
Sensorname (frei einzugeben)
D
Status- oder Warnsymbole
E
Anzeigeeinheit
F
Messwert oder Statusmeldung
G
Schaltfunktionszustand
(
Abbildung 14, A, B, C,
(
31
