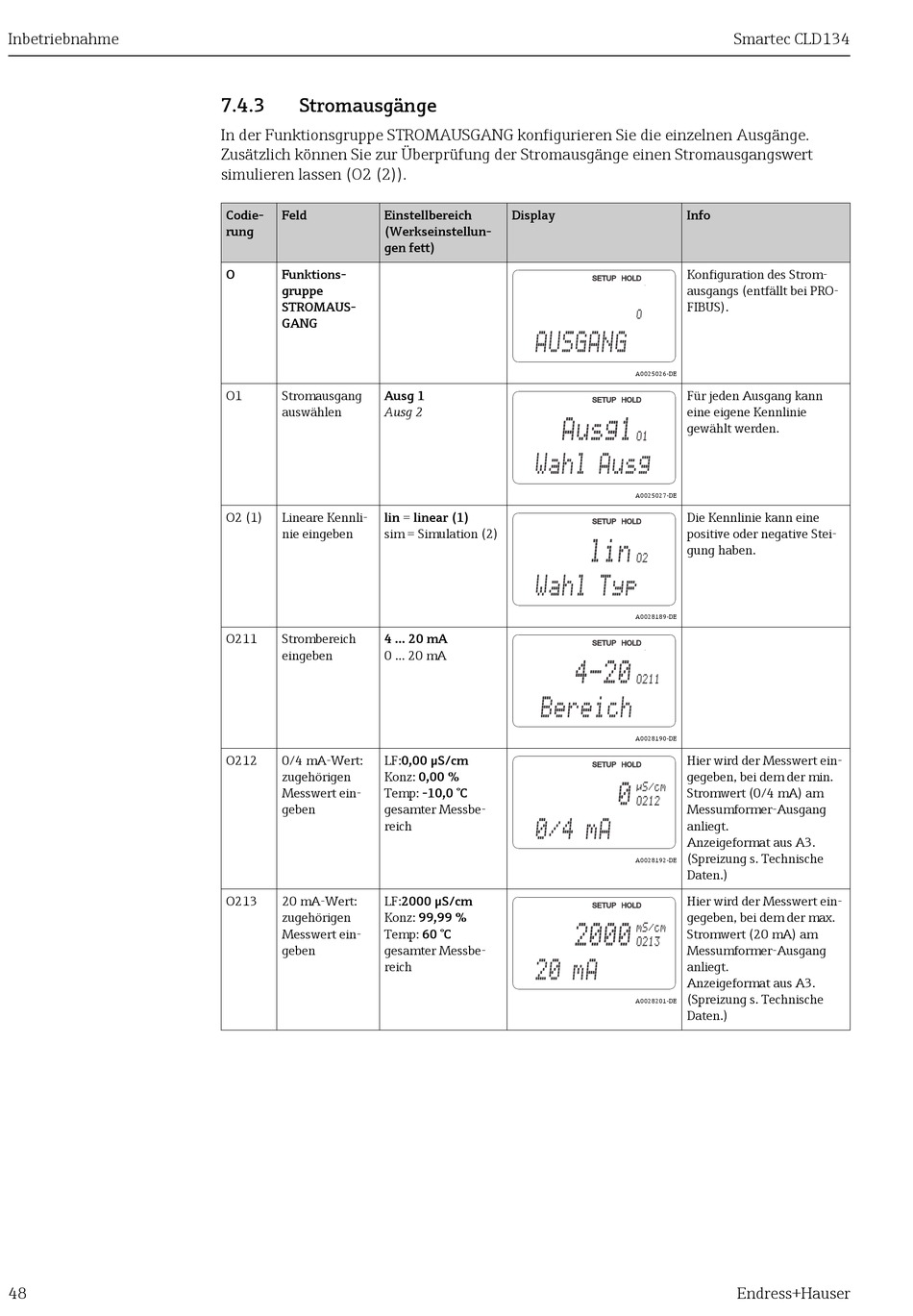

7.4.3 Stromausgänge
In der Funktionsgruppe STROMAUSGANG konfigurieren Sie die einzelnen Ausgänge.
Zusätzlich können Sie zur Überprüfung der Stromausgänge einen Stromausgangswert
simulieren lassen (O2 (2)).
Codie- Feld Einstellbereich
rung (Werkseinstellun-
gen fett)
O Funktions-
gruppe
STROMAUS-
GANG
O1 Stromausgang Ausg 1
auswählen Ausg 2
O2 (1) Lineare Kennli- lin = linear (1)
nie eingeben sim = Simulation (2)
O211 Strombereich 4 ... 20 mA
eingeben 0 ... 20 mA
O212 0/4 mA-Wert: LF:0,00 µS/cm
zugehörigen Konz: 0,00 %
Messwert ein- Temp: -10,0 °C
geben gesamter Messbe-
reich
O213 20 mA-Wert: LF:2000 µS/cm
zugehörigen Konz: 99,99 %
Messwert ein- Temp: 60 °C
geben gesamter Messbe-
reich
Display
O
AUSGANG
A0025026-DE
Ausg1
O1
Wahl Ausg
A0025027-DE
lin
O2
Wahl Typ
A0028189-DE
4-20
O211
Bereich
A0028190-DE
µS/cm
0
O212
0/4 mA
A0028192-DE
2000 mS/cm
O213
20 mA
A0028201-DE
Smartec CLD134
Info
Konfiguration des Strom-
ausgangs (entfällt bei PRO-
FIBUS).
Für jeden Ausgang kann
eine eigene Kennlinie
gewählt werden.
Die Kennlinie kann eine
positive oder negative Stei-
gung haben.
Hier wird der Messwert ein-
gegeben, bei dem der min.
Stromwert (0/4 mA) am
Messumformer-Ausgang
anliegt.
Anzeigeformat aus A3.
(Spreizung s. Technische
Daten.)
Hier wird der Messwert ein-
gegeben, bei dem der max.
Stromwert (20 mA) am
Messumformer-Ausgang
anliegt.
Anzeigeformat aus A3.
(Spreizung s. Technische
Daten.)
